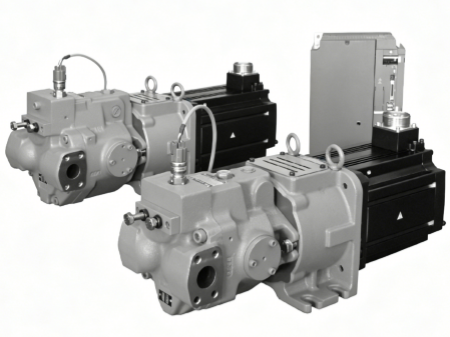

油研ASR系列AC伺服电机驱动泵
一、产品概述
ASR系列AC伺服电机驱动泵是YUKEN油研工业株式会社开发的柱塞泵+AC伺服电机+专用控制器一体化液压动力单元，通过伺服电机转速的精确控制实现泵的变量输出，可对流量和压力进行高精度闭环控制，具有节能、低噪、响应快、控制精准等显著优势。
该系列产品分为单排量型(ASR※-※※-※X※) 和双排量型(ASR※-※※-※W※) 两种，适用于需要精密流量与压力控制的各类液压系统。
二、系统结构
ASR系统采用闭环控制架构，由三部分核心组件构成：
1. AC伺服电机：直接驱动柱塞泵，转速可从零到最大转速自由控制
2. 轴向柱塞泵：提供液压动力输出，单/双排量可选
3. AMSR专用控制器：接收控制信号(速度、压力指令)和传感器反馈，计算控制偏差并驱动伺服电机，支持参数数码式设定
控制流程：控制信号→AMSR控制器→AC伺服电机→柱塞泵→液压执行元件→传感器反馈→AMSR控制器
三、核心特点
| 特点 | 详细说明 |
|---|---|
| 高效节能、低发热 | 按需供油，无无用动力损失，降低油温，油箱容量可大幅减少 |
| 低噪声运行 | 空载及压力控制时电机基本停机，噪声降至极小 |
| 高精度控制 | 流量 / 压力控制滞环与重复性均小于 1%，最小控制流量仅1% |
| 快速响应 | 伺服电机直接控制转速，低压低速稳定性与响应性显著提升 |
| 紧凑简洁 | 伺服系统与控制器一体化设计，接线简洁，数字式参数设定 |
| 双排量扩展 | 双排量型可通过电磁换向阀切换斜盘倾角，实现 "低压大流量 / 高压小流量" 一机两用 |
| 大流量扩展 | 利用 AMSR 控制器合算功能，多台并联最大可达3200L/min(ASR10×16 台) |

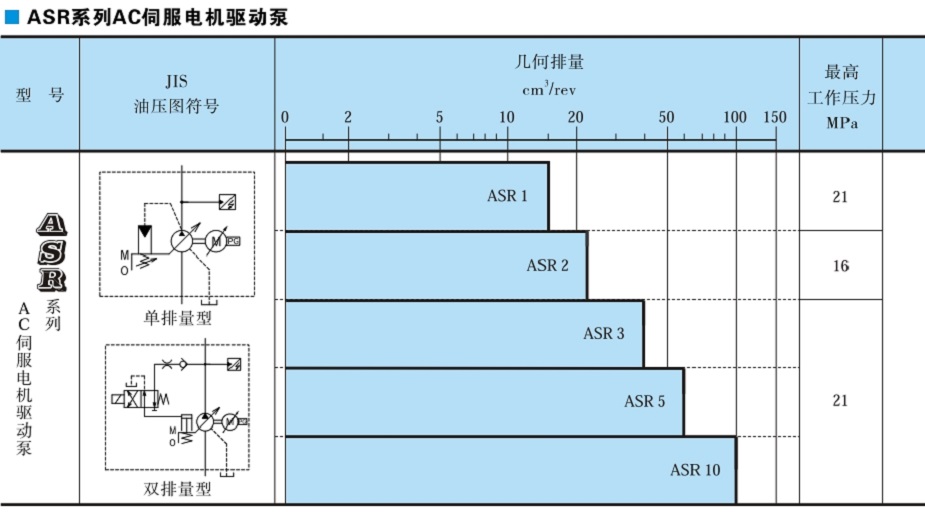

四、技术参数表
| 参数项目 | ASR1 | ASR2 | ASR3 | ASR5 | ASR10 |
|---|---|---|---|---|---|
| 电机标记 | C | C | E/G | G/J | J/M |
| 最大流量 | 39.5 L/min | 55.5 L/min | 92.2 L/min | 129.3 L/min | 200 L/min |
| 最高工作压力 | 21 MPa | 16 MPa | 21 MPa | 21 MPa | 21 MPa |
| 最低调节压力 | 0.1 MPa | 0.1 MPa | 0.1 MPa | 0.1 MPa | 0.1 MPa |
| 额定输出功率 | 4.5 kW | 6 kW | 8 kW | 11 kW | 15 kW |
| 绝缘等级 | F 级 | F 级 | F 级 | F 级 | F 级 |
| 冷却方式 | 全封闭自然冷却 | 全封闭自然冷却 | 全封闭自然冷却 | 全封闭强制风冷 | 全封闭强制风冷 |
| 冷却扇耗电量 | - | - | - | 62W(50Hz)/76W(60Hz) | 62W(50Hz)/76W(60Hz) |
| 单排量型重量 | 54 kg | 55 kg | 80 kg | 87 kg | 214 kg |
| 双排量型重量 | 55 kg | - | 82 kg | 89 kg | 213 kg |
| 配套控制器 | AMSR-※C-※00-10 | AMSR-2DE-※00-10 | AMSR-※FGI-※00-10 | AMSR-※HJL-※00-10 | AMSR-※KMO-※00-10 |
*流量控制输入信号：最大允许5V/6.25V；压力控制输入信号：最大允许5V/6V，可通过控制器调节*
五、型号说明
完整系统型号示例：ASR3-4G-HXSA100N-A00-12
| 位置 | 代码 | 含义 |
|---|---|---|
| 1 | ASR1/ASR2/ASR3/ASR5/ASR10 | 系列号 |
| 2 | 4 | 电源电压 (AC200V) |
| 3 | C/E/G/J/M | 电机标记 |
| 4 | H/C | 最高工作压力 (H:21MPa, C:16MPa) |
| 5 | X/W | 流量机构 (X: 单排量，W: 双排量) |
| 6 | S/A/B | 安装型式 (S: 标准，A: 水平，B: 垂直) |
| 7 | 无标记 / 侧面接口 | 接口位置 |
| 8 | A100/A120/A200/A240 等 | 电磁换向阀线圈标记 |
| 9 | N/B/A | 电气接线型式 (N:DIN 接线盒，B: 联合，A: 单独) |
| 10 | A00 | 功能选择参数号码 |
| 11 | 12 | 设计号 |
*备用件仅需AC伺服电机泵时，型号前加「N-」，功能选择和参数号码指定为无标记，例：N-ASR3-4G-HXSA100N-12*
六、环境要求与应用领域
环境条件
- 温度：0~+40°C(不冻结)
- 湿度：小于80%RH(不结露)
典型应用
- 注塑机、压铸机等橡塑机械(精密成型控制)
- 机床、压力机等金属加工设备(高精度定位与压力控制)
- 试验台、检测设备(动态特性测试与模拟)
- 自动化生产线(多动作协调控制)
- 电力设备(按需供油，节能高效)
- 其他需要精密流量与压力控制的液压系统
七、控制方式
ASR系列支持多种控制模式，通过AMSR控制器实现：
1. 流量控制：根据输入信号精确控制输出流量
2. 压力控制：根据输入信号精确控制输出压力
3. 复合控制：流量与压力的组合控制，满足复杂工况需求
4. 多泵联动：多台ASR泵协同工作，实现大流量输出
