P21VM系列東京計器TokyoKeiki变量柱塞泵

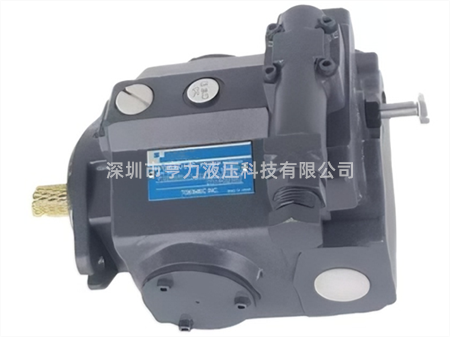

东京计器P21VM系列变量柱塞泵

Tokyo Keiki（东京计器，原品牌名TOKIMEC东机美）P21VM系列属于PV(M)系列中压低噪音斜盘式轴向变量柱塞泵，是P16VM的同平台大排量款，专为开式回路中压液压系统设计，在保持低噪音、高可靠性的基础上提升了流量输出，适配机床、通用工业机械、自动化设备等更大流量需求的工况。

 一、核心技术参数（基础规格）

 二、型号命名规则（典型拆解）

P21VM系列与P16VM系列命名规则完全通用，以常用型号 `P21VMR-10-CMC-20-S121B-J` 为例，各段含义如下：

1. P21VM：系列基础标识

    - `P`：柱塞泵（Piston Pump）

    - `21`：系列最大排量等级（对应21 cm³/rev）

    - `VM`：中压低噪音变量柱塞泵子系列（同平台高压版为`V`系列，额定压力21 MPa）

2. R：安装形式与旋转方向

    - `R`：脚座安装，轴端视顺时针旋转

    - `F`：法兰安装；`L`代表逆时针旋转

3. 10：限定最大排量

    代表该型号最大排量限定为10 cm³/rev，可根据系统需求选择10、16等不同排量档位

4. CMC：控制方式代码

    该系列支持多种控制模式，常见代码与P16VM一致：

    - `C`：标准压力补偿控制

    - `CM`：中压型压力补偿控制（1.5~10.5 MPa）

    - `CMC`：压力补偿+负载敏感复合控制

    - `CC`：压力补偿+最大排量机械调节

    - `CV`：负载传感控制

    - `EP`：比例电控压力补偿

5. 20：压力等级代码，对应最高工作压力等级

6. S121B-J / S276-J：特殊配置后缀

    包含轴伸形式、油口规格、密封材质、定制化设计等细节，需参照原厂样本确认

> 注：东京计器柱塞泵存在新旧两代命名体系，部分衍生型号分段规则略有差异，最终以官方技术样本为准。

 三、主要相关型号

 1. P21VM系列常用量产型号

- P21VMR-10-CMC-20-S121B-J

- P21VMR-10-CC-20-S121B-J

- P21VMR-10-CMC-20-S276-J

- P21VMFL-10-CC-20-J

- P21VM3R-4B22-MC2UC-10-J

- P21VM3L-5A22-CV-10-J

- F11-P21VM3FR-2A22-CV-10-J（带前置安装法兰变体）

 2. 同系列相邻排量（VM中压子系列）

- P8VM：8 cm³/rev，额定压力7 MPa，小型轻量化规格

- P16VM：16 cm³/rev，额定压力14 MPa，同平台标准排量款

 3. 同排量高压版本（P21V高压子系列）

额定压力提升至21 MPa，适配更高压工况：

- P21VR-20-CC-21-J

- P21V-FR-20-CC-21-J

 4. 同平台全排量高压系列（V系列）

P31V、P40V、P70V、P100V、P130V，排量覆盖31~130 cm³/rev，额定压力21 MPa，适配大功率液压系统。

 四、产品核心特点

1. 低噪音运行：鞍型斜盘结构配合高精度浮动配流盘，振动小、运行噪音低，适配对声环境要求严格的机床、室内工业设备。

2. 高可靠耐污：高强度缸体+耐磨铜套摩擦副，抗污染能力强，在常规工业液压环境下可长期稳定工作。

3. 控制方式灵活：覆盖纯液压到电控的多种变量模式，可匹配节能、高精度、快速响应等不同系统需求。

4. 集成性强：支持双联泵组合设计，共用吸油口，结构紧凑，减少配管与安装空间，可满足复杂系统的多回路需求。

5. 高效节能：变量响应速度快，容积效率高，配合负载敏感控制可显著降低系统溢流损耗。

 五、典型应用场景

- 大中型数控机床（加工中心、数控车床、铣床的液压动力系统）

- 中小型注塑机、压铸机的液压动力单元

- 自动化生产线、通用工业机械的中压大流量液压站

- 工程机械、特种车辆的辅助液压系统

- 冶金、轻工包装设备的液压动力系统

TokyoKeiki東京計器变量柱塞泵P＊＊V 系列

该系列按排量覆盖 8~130 cm³/rev，其中 VM 后缀为低压款，标准 V 型为 21MPa 额定压力款，核心参数如下：
