日本DAIKIN大金V23斜盘式变量柱塞泵完整资料
一、V23系列原厂标准技术参数
1. 基础性能总表
| 参数项目 | 标准规格 |
|---|---|
| 泵结构 | 斜盘式轴向变量柱塞泵，静压球面配流盘，低噪消音结构大金工业株式会社 |
| 理论排量 | 23.0 cm³/rev |
| 压力调节 4 档位 | 1 档：1.5～7 MPa（70bar，低压）2 档：1.5～14 MPa（140bar，中压通用）3 档：3.5～21 MPa（210bar，标准高压）4 档：2.0～25 MPa（250bar，超高压） |
| 允许转速区间 | 500～1800 r/min |
| 1800r/min 流量范围 | 最小 11 L/min，最大 41.4 L/min |
| 自重（A 型压力补偿） | 轴向油口：18.4 kg；侧面油口：21.5 kg |
| 旋转方向 | R（轴端看顺时针）/ L（逆时针） |
| 油口标识 | 无 X = 轴向油口；X = 侧面油口 |
| 设计代号（V23 专属） | 30（市面主流现货）、35（老款改型） |
| 远程调压后缀 | RC：外置远程压力控制 |
| 介质专用前缀 | 无前缀 = 矿物液压油；F = 磷酸酯；W = 水乙二醇；J = 日本原厂标准款 |
| 容积效率 | ≥95%（1500rpm、21MPa 额定工况） |
| 四大控制类型 | A：压力补偿恒压C：组合控制（RH 自调压 / RJ 电磁双压）D：高低压复合压力控制SA：负载感应功率匹配节能控制 |

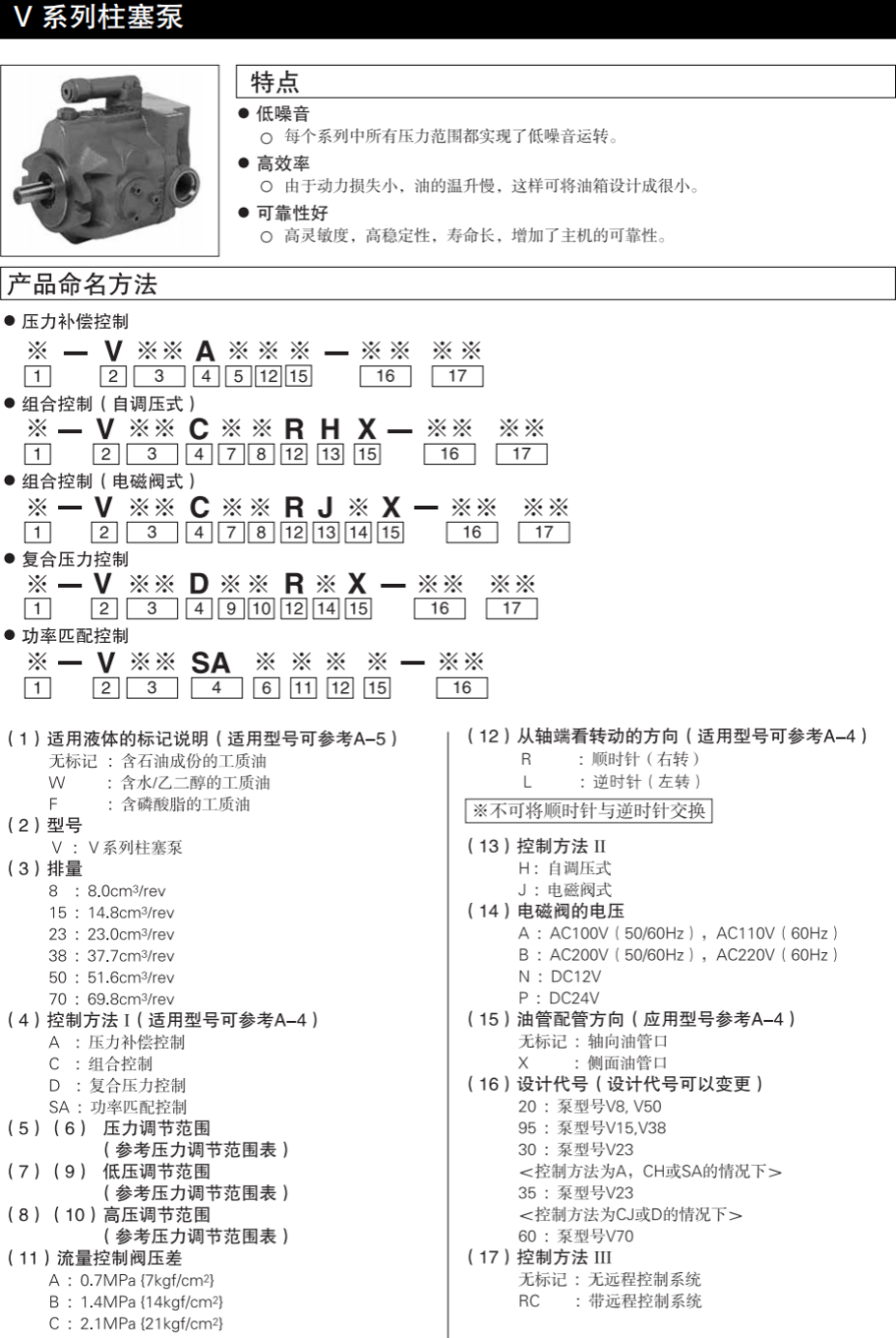

2. V23型号编码完整释义（示例：V23A4RX-30RC）
`V 23 A 4 R X - 30 RC`
1. V：V系列变量柱塞泵
2. 23：排量代码23cc/rev
3. A/C/D/SA：控制方式
4. 1/2/3/4：压力调节档位
5. R/L：旋转方向
6. X：侧面油口（无X=轴向油口）
7. 30/35：V23专属设计代号（30为主流）
8. RC：选配远程调压功能
二、V23系列液压泵主流标准型号
覆盖全控制、4档压力、正反转向、侧/轴向油口、远程RC、特殊介质原厂款，为液压行业通用现货型号：
| 序号 | 完整标准型号 | 控制类型 | 压力档位 | 转向 | 油口 | 设计代号 | 附加配置 | 适用介质 |
|---|---|---|---|---|---|---|---|---|
| 1 | V23A1R-30 | A 压力补偿 | 1(1.5~7MPa) | R 顺时针 | 轴向 | 30 | 无远程 | 矿物油 |
| 2 | V23A1RX-30 | A 压力补偿 | 1 | R | 侧面 X | 30 | 无远程 | 矿物油 |
| 3 | V23A1LX-30 | A 压力补偿 | 1 | L 逆时针 | 侧面 X | 30 | 无远程 | 矿物油 |
| 4 | V23A2R-30 | A 压力补偿 | 2(1.5~14MPa) | R | 轴向 | 30 | 无远程 | 矿物油 |
| 5 | V23A2RX-30 | A 压力补偿 | 2 | R | 侧面 X | 30 | 无远程 | 矿物油 |
| 6 | V23A2RX-30RC | A 压力补偿 | 2 | R | 侧面 X | 30 | RC 远程调压 | 矿物油 |
| 7 | V23A3R-30 | A 压力补偿 | 3(3.5~21MPa) | R | 轴向 | 30 | 无远程 | 矿物油 |
| 8 | V23A3RX-30 | A 压力补偿 | 3 | R | 侧面 X | 30 | 无远程 | 矿物油 |
| 9 | V23A3LX-30 | A 压力补偿 | 3 | L | 侧面 X | 30 | 无远程 | 矿物油 |
| 10 | V23A3RX-30RC | A 压力补偿 | 3 | R | 侧面 X | 30 | RC 远程调压 | 矿物油 |
| 11 | V23A4RX-30 | A 压力补偿 | 4(2.0~25MPa) | R | 侧面 X | 30 | 无远程 | 矿物油 |
| 12 | V23A4RX-30RC | A 压力补偿 | 4 | R | 侧面 X | 30 | RC 远程调压 | 矿物油 |
| 13 | V23C2RH-30 | C 组合 RH 自调压 | 2 | R | 轴向 | 30 | 内置两级调压 | 矿物油 |
| 14 | V23C3RHX-30 | C 组合 RH 自调压 | 3 | R | 侧面 X | 30 | 高压自调组合 | 矿物油 |
| 15 | V23C3RHX-30RC | C 组合 RH 自调压 | 3 | R | 侧面 X | 30 | RH + 远程 RC | 矿物油 |
| 16 | V23C3RJ-30 | C 组合 RJ 电磁双压 | 3 | R | 轴向 | 30 | 电磁阀高低压切换 | 矿物油 |
| 17 | V23C3RJX-30 | C 组合 RJ 电磁双压 | 3 | R | 侧面 X | 30 | 电磁双压侧油口 | 矿物油 |
| 18 | V23C4RJX-30RC | C 组合 RJ 电磁双压 | 4 | R | 侧面 X | 30 | 电磁 + 远程调压 | 矿物油 |
| 19 | V23D3R-30 | D 复合压力控制 | 3 | R | 轴向 | 30 | 高低压复合回路 | 矿物油 |
| 20 | V23D3RX-30 | D 复合压力控制 | 3 | R | 侧面 X | 30 | 复合压力侧油口 | 矿物油 |
| 21 | V23D3RX-30RC | D 复合压力控制 | 3 | R | 侧面 X | 30 | 复合 + 远程调压 | 矿物油 |
| 22 | V23SA3R-30 | SA 负载感应节能 | 3 | R | 轴向 | 30 | 功率匹配节能型 | 矿物油 |
| 23 | V23SA3RX-30 | SA 负载感应节能 | 3 | R | 侧面 X | 30 | 节能侧油口 | 矿物油 |
| 24 | V23SA3RX-30RC | SA 负载感应节能 | 3 | R | 侧面 X | 30 | 节能 + 远程调压 | 矿物油 |
| 25 | F-V23A3RX-30 | A 压力补偿 | 3 | R | 侧面 X | 30 | 磷酸酯专用密封 | 磷酸酯抗燃油 |
| 26 | W-V23C3RHX-30 | C 组合 RH 自调压 | 3 | R | 侧面 X | 30 | 水乙二醇专用密封 | 水乙二醇 |
| 27 | J-V23A3R-30 | A 压力补偿 | 3 | R | 轴向 | 30 | 日本原厂 J 前缀标准款 | 矿物油 |
| 28 | J-V23C3RJX-30 | C 组合 RJ 电磁 | 3 | R | 侧面 X | 30 | 原厂电磁双压款 | 矿物油 |
| 29 | J-V23SA3RX-30 | SA 负载感应节能 | 3 | R | 侧面 X | 30 | 原厂节能型现货 | 矿物油 |
| 30 | V23A3RX-35 | A 压力补偿 | 3 | R | 侧面 X | 35 | 35 老款改型替换用 | 矿物油 |
三、产品核心优势与应用场景
1. 核心特点
1. 全域低噪音：独有消音配流盘结构，全压力区间振动、噪音远低于同类国产柱塞泵，适配精密机床；
2. 高效节能：恒压保压阶段排量自动最小化，溢流发热大幅降低，可缩小油箱、省去大型冷却器；
3. 控制方案全覆盖：基础恒压、电磁两级压力切换、高低压复合、负载感应节能四大控制，适配不同工艺；
4. 高压稳定耐用：最高25MPa超高压规格，淬火研磨柱塞+滑靴，抗冲击、寿命长；
5. 配管灵活：轴向、侧面两种油口布局，适配紧凑型液压站、立式/卧式设备安装。
2. 典型应用
数控加工中心、中小型注塑成型机、液压冲压机、锻压设备、压铸辅机、自动化液压工装、磨床、中小型液压动力单元。
补充说明
1. V23主流设计代号为30，35仅用于老旧设备替换，市面现货极少；
2. 4档25MPa超高压型号多用于压铸、锻压等高冲击工况，常规机床选用3档21MPa即可；
3. RC远程调压型号适合多工位自动化生产线、集中调压液压系统；
4. F/W前缀特殊介质泵密封材质特殊，不可混用普通矿物油系统；

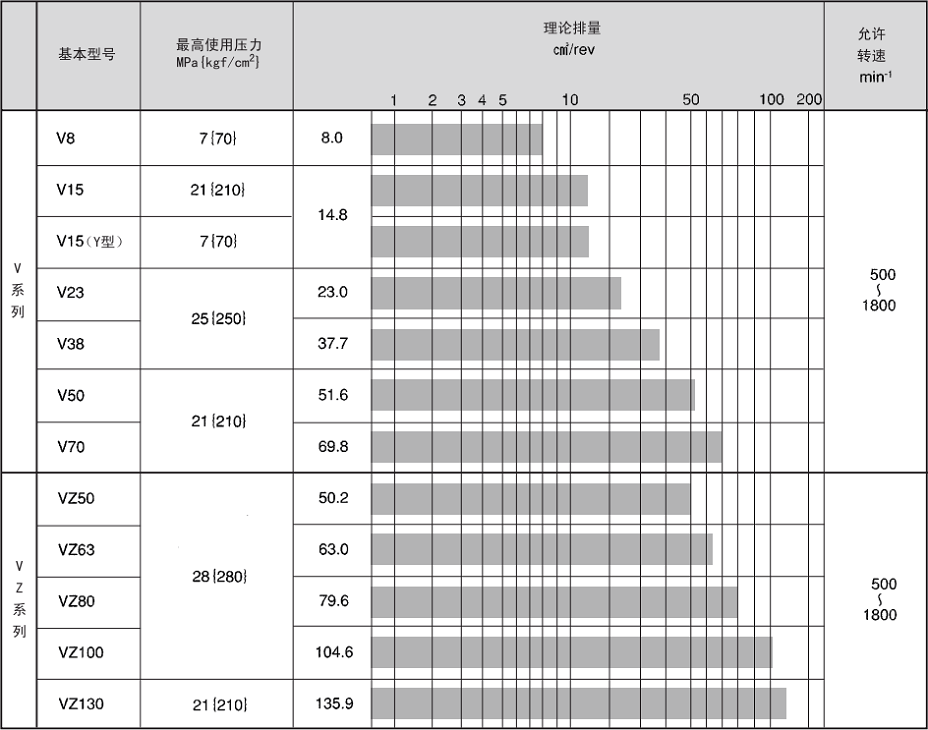

5. 同系列更大排量V38/V50/V70、更小V8/V15可按需搭配双联泵系统。
