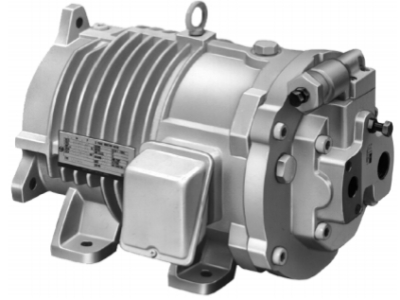

YUKEN油研PM系列电机泵(PAL泵)
一、产品概述
YUKEN油研PM系列电机泵（又称PAL泵）是将 轴向柱塞泵与感应电动机集成在一个单元 中的紧凑型液压动力装置。该系列专为低噪声工作环境设计，壳体内组装低噪声、高效率的变量柱塞泵，实现了小型化与低噪声化，比传统产品噪声降低 10~15dB(A) ，广泛应用于机床和一般机械领域。
二、核心特点
1. 低噪声设计
- 壳体内置低噪声高效率柱塞泵，一体化结构有效降低噪音传播
- 特殊设计的吸排油结构，减少流体脉动和噪音产生
- 电机与泵直接连接，消除了联轴器或皮带传动带来的额外噪音
2. 紧凑小巧
- 电机与泵集成设计，节省安装空间，比传统分离式系统体积减小约 30%
- 可水平或垂直安装，适应不同安装空间需求
- 轻量化设计，便于搬运和安装
3. 高效节能
- 压力补偿控制型设计，可根据实际负载自动调节输出压力和流量
- 先进的流体动力学设计，降低能耗，提高系统效率
- 电机与泵匹配优化，减少能量损失，提升整体系统能效
4. 稳定可靠
- 精密制造工艺，确保产品在恶劣环境下稳定运行
- 高质量材料选择，延长使用寿命，减少维护成本
- 内置压力补偿器，快速响应负载变化，保持稳定输出压力
5. 智能化控制（可选）
- 支持多种智能控制系统，实现远程监控和故障诊断
- 可与PLC等控制系统集成，实现自动化控制
- 部分型号提供状态监测功能，提前预警潜在故障
三、型号说明
PM系列电机泵型号格式： PMXX-01Y-ZZ-30/31
| 部分 | 含义 | 可选值 |
|---|---|---|
| PMXX | 系列代号 + 几何排量 | PM10(10cm³/rev)、PM16(16cm³/rev)、PM22(22cm³/rev)、PM37(37cm³/rev) |
| 01Y | 控制方式 | 01B (压力补偿控制)、01C (压力补偿 + 远程控制) |
| ZZ | 电机功率 | 0.75kW、1.5kW、2.2kW、3.7kW、5.5kW |
| 30/31 | 电压频率 | 30 (3 相 200V 50/60Hz)、31 (3 相 400V 50/60Hz) |

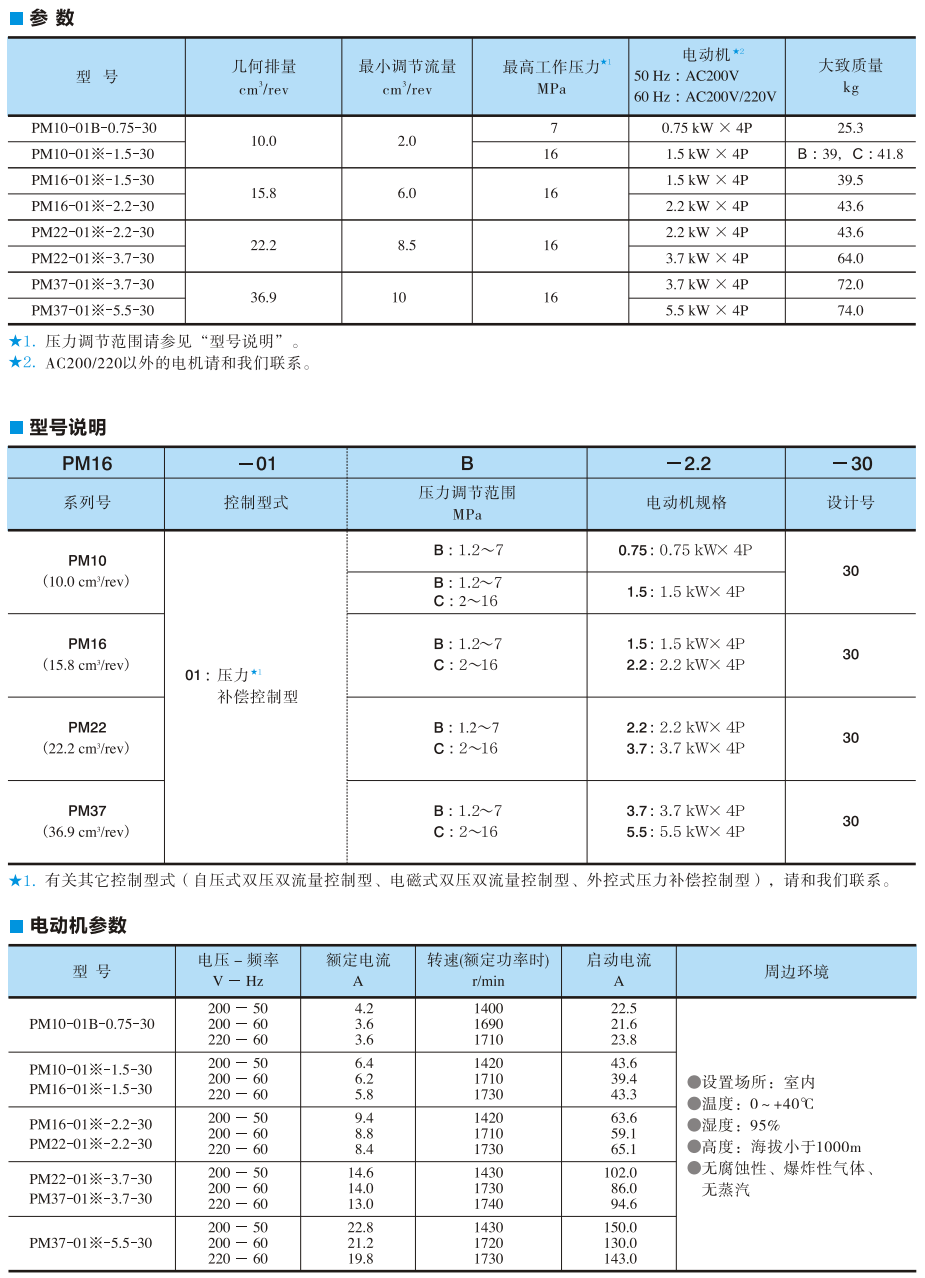

四、主要规格参数
基本参数
| 型号 | 几何排量 (cm³/rev) | 电机功率 (kW) | 最高工作压力 (MPa) | 最大流量 (L/min) | 重量 (kg) |
|---|---|---|---|---|---|
| PM10 | 10 | 0.75~2.2 | 21 | 21 | 约 25 |
| PM16 | 16 | 1.5~3.7 | 21 | 34 | 约 35 |
| PM22 | 22 | 2.2~5.5 | 21 | 47 | 约 45 |
| PM37 | 37 | 3.7~5.5 | 21 | 79 | 约 60 |
性能参数
- 控制方式：压力补偿控制（标准型）、压力补偿+远程控制（可选）
- 调节压力范围：0.5~21MPa（根据型号不同略有差异）
- 转速范围：1400~1800rpm（根据电机规格）
- 工作油温：-10℃~+60℃
- 适用介质：ISO VG32~68液压油
五、应用领域
1. 机床工业 ：CNC加工中心、车床、铣床、磨床等液压系统
2. 塑料机械 ：注塑机、挤出机、吹塑机等压力控制系统
3. 压力机械 ：液压机、折弯机、剪板机等高压应用场景
4. 环保设备 ：水处理、污水处理等流体传输系统
5. 自动化生产线 ：各种自动化设备的液压动力单元
6. 其他领域 ：农业机械、医疗器械、船舶设备等需要紧凑低噪声液压系统的场合
六、安装与维护要点
1. 安装方式 ：可水平或垂直安装，确保安装面平整，固定牢固
2. 吸油条件 ：吸油口应低于油箱油位，吸油管直径不小于规定值，避免吸油阻力过大
3. 冷却系统 ：根据工作环境和负载情况，选择合适的冷却方式，保持油温在正常范围内
4. 定期维护 ：
- 定期检查油液清洁度，建议每6个月更换一次液压油
- 定期检查密封件，防止泄漏
- 定期检查电机绝缘性能，确保安全运行
七、相关说明
- 具体型号的详细参数请参考油研官方产品样本
- 可根据客户需求提供定制化解决方案
- 所有产品均符合ISO国际标准，质量可靠，性能稳定
