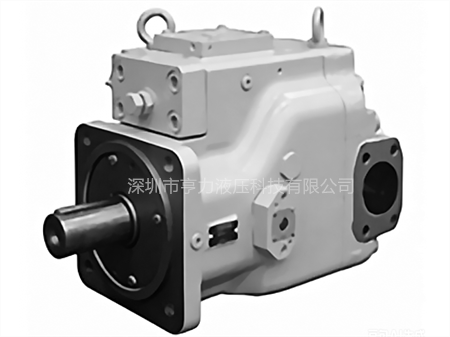

油研A7H系列高压变量柱塞泵
一、产品概述
YUKEN油研A7H系列是专为极端重载工况设计的斜盘式高压变量柱塞泵，作为A3H系列的扩充产品，提供大排量高压输出解决方案。该系列采用先进的液压技术，具有低噪音、高效率特性，广泛应用于重型工程机械、矿山机械等对流量和压力要求极高的领域。
二、核心特点
| 特点 | 详细说明 |
|---|---|
| 高压大流量 | 额定压力35MPa，最高工作压力40MPa，抗冲击能力极强油研工业株式会社；排量达180~270cm³/rev，流量超400L/min，满足重型设备大流量需求YUKEN（油研） |
| 多种控制方式 | 提供压力补偿控制、恒功率控制、负载敏感控制、压力复合控制等，适配不同工况需求 |
| 高效低噪 | 精密加工与设计平衡实现低噪音运行；容积效率 >98%，总效率 >90%，节能效果显著 |
| 结构优化 | 可选直通驱动，允许辅助泵或外置泵直接安装（SAE 标准）；法兰安装结构稳固，便于吸收振动 |
| 环境适应性强 | 工作温度范围 **-20℃~80℃**，适应恶劣环境；兼容标准矿物油（ISO VG32–68）及抗燃液压油（水 - 乙二醇、磷酸酯等） |
| 灵活配置 | 可双联使用，实现行走 + 工作双回路独立控制，满足复杂液压系统需求YUKEN（油研） |
三、主要规格参数
1. 基本参数表
| 型号 | 几何排量 (cm³/rev) | 额定压力 (MPa) | 最高压力 (MPa) | 额定转速 (r/min) | 最高转速 (r/min) | 适用工况 |
|---|---|---|---|---|---|---|
| A7H180 | 180.0 | 35 | 40 | 1800 | 1900（自给压力 - 0.01MPa 时） | 矿用挖掘机、重型装载机YUKEN（油研） |
| A7H265/A7H270 | 270.0 | 35 | 40 | 1200~1500 | 1600（自给压力 - 0.01MPa 时） | 大型矿用设备、重型工程机械YUKEN（油研） |
2. 关键技术参数
- 转速范围：A7H180为600~1800 r/min；A7H265为600~1500 r/min
- 油液粘度：推荐ISO VG32~68，工作粘度范围10~800 mm²/s
- 吸油条件：吸入口压力建议0~0.03MPa，最高允许吸入真空度-0.03MPa
- 安装方式：ISO或SAE法兰安装，适配不同设备接口需求
- 重量：A7H180约180kg，A7H265约250kg（具体取决于控制方式）
四、控制方式详解
A7H系列提供多种控制方式，可根据系统需求灵活选择：
| 控制方式 | 功能特点 | 适用场景 |
|---|---|---|
| 压力补偿控制 | 自动调节流量以维持设定压力，负载变化时流量自动调整 | 负载压力波动较小的工况，如液压系统保压 |
| 恒功率控制 | 压力升高时流量自动减少，保持输出功率恒定 | 功率受限系统，如发动机驱动的移动设备 |
| 负载敏感控制 | 仅提供负载所需流量和压力，显著节能 | 多执行器复合动作系统，如挖掘机、起重机YUKEN（油研） |
| 压力复合控制 | 恒功率 + 负载敏感组合，兼具两者优势 | 复杂工况下的重型设备，如大型矿用机械 |
| 远程压力控制 | 通过远程信号调节系统压力，实现远程操作 | 需集中控制的液压系统 |
| 电液比例控制 | 比例电磁铁控制排量，实现流量 / 压力精确调节 | 自动化程度高的液压系统，如工业自动化生产线 |
五、型号说明（以A7H180-FR09-11A4K-10为例）
| 代码 | 含义 |
|---|---|
| A7H | 系列代号（A7H 系列高压变量柱塞泵） |
| 180 | 几何排量 (cm³/rev) |
| F | 控制方式（F = 负载敏感控制） |
| R | 旋转方向（R = 顺时针，L = 逆时针） |
| 09 | 法兰规格（SAE 3/4"） |
| 11 | 油口规格（SAE 1-1/4"） |
| A4K | 控制组件细节 |
| 10 | 标准配置代码 |
六、应用领域
A7H系列凭借其高压大流量特性，主要应用于以下领域：
1. 矿山机械：矿用挖掘机、矿用装载机、隧道掘进机等
2. 重型工程机械：大型起重机、混凝土泵车、液压破碎锤等
3. 冶金设备：轧钢机、液压机、金属成型设备等
4. 船舶工业：船舶甲板机械、舵机系统等
5. 能源设备：大型液压泵站、风电设备液压系统等
七、维护与保养要点
1. 油液清洁度：建议使用NAS 1638 Class 7或更高等级清洁度的液压油
2. 定期更换滤芯：首次运行500小时后更换滤芯，之后每2000小时更换一次
3. 油液温度：控制在30℃~60℃范围内，最高不超过80℃
4. 定期检查：每1000小时检查泵的泄漏、噪音和振动情况
5. 正确安装：确保泵的安装同轴度在0.1mm以内，避免弯曲应力
YUKEN油研A7H系列是高压大排量变量柱塞泵的理想选择，以其35MPa额定压力、40MPa最高压力和180~270cm³/rev排量，配合多种控制方式，为极端重载工况提供可靠、高效的液压动力解决方案，是重型机械领域的首选产品之一。
