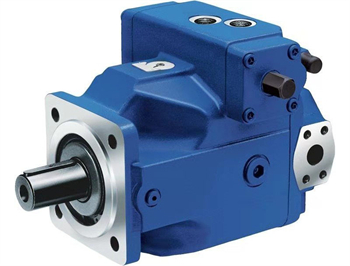

A4VSO 变量柱塞泵：
一、产品概述
A4VSO系列是博世力士乐(Bosch Rexroth)经典工业液压泵，属于轴向柱塞变量泵家族，采用斜盘结构实现流量无级调节，适用于开式回路的高效液压驱动系统。该系列以高压能力、长寿命、低噪音、模块化设计为核心优势，是陶瓷压机、钢铁冶金、矿山机械等重型设备的首选动力元件。
二、工作原理与结构特点
1. 核心工作原理
- 驱动轴带动缸体旋转，7个柱塞通过滑靴贴靠斜盘表面
- 斜盘与缸体成一定夹角，柱塞随缸体旋转时做轴向往复运动
- 配流盘的吸/压油窗口完成吸排油切换，流量与驱动转速和斜盘倾角成正比
- 调节斜盘角度即可无级改变排量，实现流量精确控制
2. 关键结构优势
| 结构特点 | 技术价值 |
|---------|---------|
| 通轴式设计 | 主轴贯穿缸体与配流盘，惯性矩小，提供刚性支撑，适应高频变载工况 |
| 静压支承配流盘 | 表面微形槽设计，降低磨损，提高容积效率和抗冲击性 |
| 模块化设计 | 可灵活组合控制模块、贯通轴选项，适配多种系统需求 |
| 斜盘角度可视指示 | 操作直观，便于调试与维护 |
| 自由安装位置 | 安装灵活性高，适应复杂设备布局 |
三、型号编码规则（以A4VSO125DR/30R-PPB13N00为例）
| 编码段 | 含义 | 示例说明 |
|-------|------|---------|
| A4VSO | 基本型号 | A=轴向柱塞，4=系列代号，VS=变量斜盘式，O=开式回路 |
| 125 | 排量规格 | 最大几何排量(cm³/r)，常见规格：40/71/125/180/250/355/500/750/1000 |
| DR | 控制方式 | DR=恒压控制，FR=流量控制，LR=双曲线功率控制，MA=手动控制，EO=电子比例控制等 |
| 30R | 安装与转向 | 30=安装法兰标准，R=顺时针旋转（从轴端看） |
| PPB13N00 | 附加参数 | 压力补偿器类型、泄油口配置、密封等级等 |

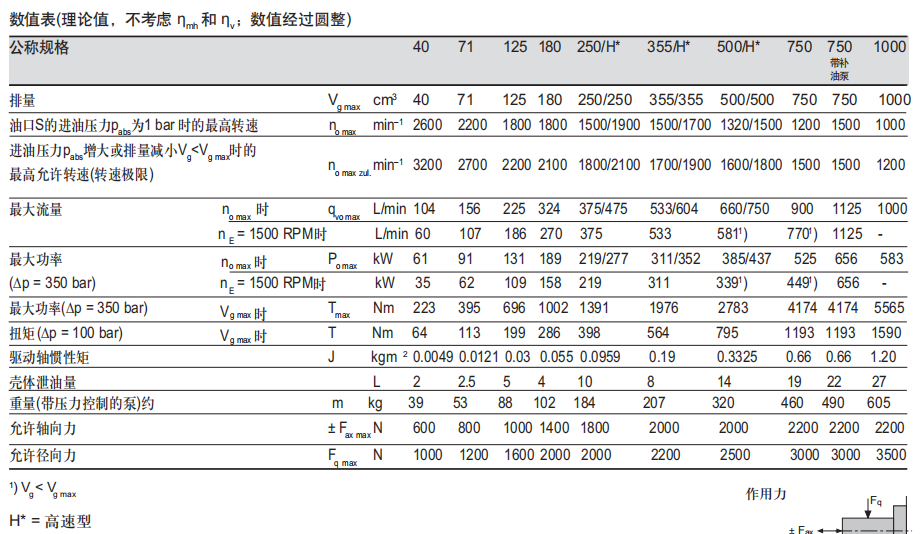

四、核心技术参数
| 参数项 | 数值范围 | 说明 |
|-------|---------|------|
| 额定压力 | 350 bar (35 MPa) | 连续工作最大设计压力 |
| 峰值压力 | 400-420 bar | 单周期(≤1s)最大工作压力，总周期≤300h |
| 排量范围 | 40-1000 cm³/r | 不同规格覆盖 |
| 转速范围 | 最高1800-3000 rpm | 随规格增大而降低 |
| 控制响应时间 | <150 ms | 典型DR控制响应速度 |
| 适用介质 | 矿物油、水乙二醇 | 清洁度要求NAS 9级 |
| 噪音水平 | 低 | 优化设计降低运行噪音 |
五、控制方式（模块化可选）
| 控制类型 | 功能描述 | 应用场景 |
|---------|---------|---------|
| DR/DRG | 恒压控制/远程恒压控制 | 保压系统、压力稳定需求 |
| FR | 流量控制 | 速度控制、流量精确调节 |
| LR/DFLR | 双曲线功率控制/复合控制 | 防止过载、功率匹配 |
| MA | 手动控制 | 简单系统、现场调节 |
| EO/HS | 电子比例控制/伺服控制 | 自动化系统、远程精确控制 |
| DFR | 压力-流量复合控制 | 恒压恒流切换系统 |
六、典型应用领域
A4VSO系列凭借高压高可靠性特点，广泛应用于：
- 重型机械：陶瓷压机、耐材压机、锻压机、折弯机
- 冶金行业：轧钢设备、连铸机、拉矫机
- 矿山机械：破碎机、筛分机、提升设备
- 船舶工业：舵机系统、甲板机械
- 石油装备：钻井平台、抽油机液压系统
- 工程与机床：大型液压机、注塑机、精密机床
七、维护要点
1. 油液清洁度：严格控制在NAS 9级以内，定期更换滤芯
2. 油温控制：工作油温保持在30-60℃，最高不超过70℃
3. 启动前准备：确保泵内充满油液，避免干运转
4. 定期检查：关注噪音、振动变化，定期检测压力、流量参数
5. 密封件维护：按使用周期更换密封件，防止泄漏
6. 泄油处理：确保泄油口通畅，背压不超过规定值
