REXROTH力士乐型 A4VG 闭式轴向柱塞变量泵（完整版）
一、产品核心简介
力士乐A4VG是斜盘式双向变量轴向柱塞泵，专为液压闭式回路静液压传动设计，32/35/40主流系列，自带集成补油、高压保护、伺服变量机构，高压高效、低噪长寿、正反流量对称，是工程机械行走闭式系统标配主力泵，国产复刻型安装尺寸、油路、控制接口1:1原装互换。
二、标准排量规格排量规格（cc/r）
A4VG28、A4VG40、A4VG56、A4VG71、A4VG90、A4VG125、A4VG180、A4VG250
排量调节：0~100%无级双向变量，斜盘倾角切换正反转流量

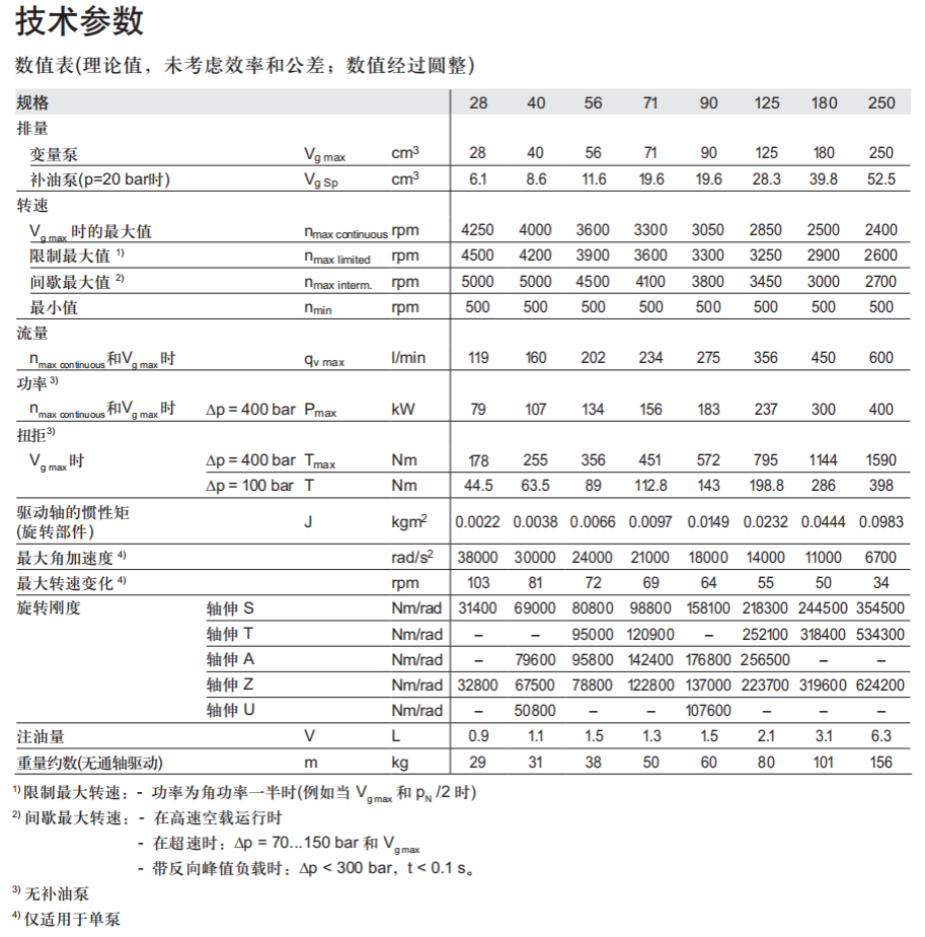

三、核心压力&性能参数
- 公称持续压力：400 bar（40 MPa）
- 短时峰值压力：450 bar（45 MPa）
- 结构：斜盘伺服变量、缸体-配油盘静压油膜支撑
- 内置标配：补油泵、热冲洗阀、高低压双向溢流安全阀
- 适配转速：高速宽域，优良吸油抗气蚀
- 容积效率高、功率密度大、闭式闭环响应快
四、主流控制方式（型号后缀）
1. DA：转速敏感液压控制（发动机联动，行走标配）
2. HD：先导液压比例控制
3. HA/EP：电气比例电控（电比例0~5V/4~20mA，自动化精准调速）
4. D：压力切断过载保护
5. M：手动机械限位调节
6. DG：直动液压简易控制
7. NV：无自带控制模块
五、型号编码解读（例：A4VG125EP2D/32R-N00）
- A4V：力士乐轴向柱塞泵系列
- G：闭式回路专用（区别开式A4VSO）
- 125：每转排量125ml
- EP：电比例伺服控制
- D：压力切断保护
- 32：产品结构系列
- R：泵轴右旋（L左旋）
六、结构工作原理
1. 主轴带动缸体旋转，柱塞随斜盘倾角往复伸缩吸排油
2. 改变斜盘角度→改变单转排量→无级调节输出流量
3. 双向斜盘→泵正反出油，匹配马达正反转行走
4. 内置补油泵：补充闭式回路内泄、低压稳压、冷却冲洗热油
5. 配油盘静压密封，大幅降低磨损、提升高压保压寿命
七、典型应用场景
压路机、沥青摊铺机、旋挖钻机、盾构机、矿用自卸车、履带工程机械、农业机械、船舶闭式行走、矿山液压闭环传动、特种车辆静液压驱动
八、高频故障&现场排查
1. 压力不足/内泄大：缸体、配油盘、柱塞滑靴磨损（油液污染为主因）→研磨/更换摩擦副
2. 异响尖叫、振动：吸空漏气、滤芯堵塞、气蚀、轴承损坏→检查液位、管路密封、换滤芯
3. 无法变量/斜盘卡滞：伺服阀芯拉伤、弹簧疲劳、先导油压不足→清洗伺服阀、更换弹簧
4. 油温过高：冲洗阀堵塞、补油压力偏低、溢流阀常开溢流→疏通油路、校验溢流压力
5. 补油低压报警：补油泵磨损、吸油堵塞、管路泄漏
九、国产力士乐型A4VG优势
- 安装法兰、轴伸、油口、控制接口原装完全互换
- 摩擦副材质等同原厂工艺，耐磨耐压
- 价格更低、交期快、售后维修便捷
- 质保匹配原厂工况，适配国产工程机械替换升级
十、安装&保养要点
1. 液压油清洁等级：ISO 18/15，严禁杂质混入
2. 工作油温：30~80℃，禁止低温冷启动高压
3. 吸油管严禁漏气、堵塞，杜绝吸空气气蚀
4. 定期更换液压油与高压滤芯，延长泵寿命
5. 闭式回路定期校验补油压力、溢流安全阀设定值
