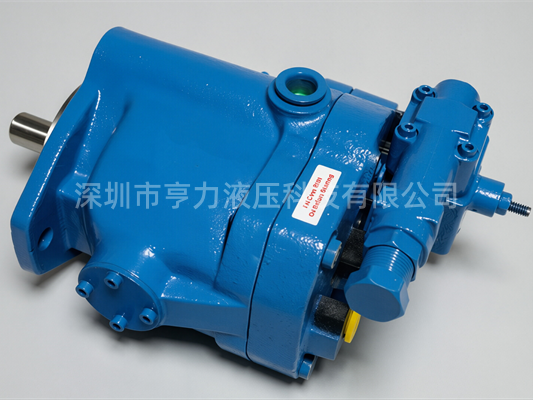

VICKERS威格士 PVQ25 变量柱塞泵完整资料
一、VICKERS柱塞泵PVQ25 基础规格参数
项目 | 技术参数 |
型号系列 | PVQ25（静音型直轴变量柱塞泵） |
理论排量 | 25.2 cm³/r（1.54 in³/rev） |
连续额定压力 | 210 bar（3000 psi） |
短时峰值压力 | 280 bar（4060 psi） |
推荐工作转速 | 1200～1800 rpm |
最高允许转速 | 1800 rpm |
1800rpm 理论流量 | 45.4 L/min |
净重 | 14 kg |
安装法兰 | SAE B 2 孔法兰 |
标准轴 | 22.2mm 平键轴 / 可选 13 齿花键轴 |
控制形式 | 压力补偿、负载敏感、远程压力控制、蓄能卸载阀 |
密封 | 标准丁腈橡胶，可选氟橡胶 |
壳体允许压力 | ≤0.35 bar |
进油负压上限 | -0.02 MPa（5inHg 真空） |
适用介质 | 矿物油、水乙二醇、磷酸酯液压油 |
型号编码简要说明（老款流通型号格式）PVQ25 - B2R - SE3S - 20 - CXX(D) - XX B2=SAE B 法兰；R = 顺时针（轴端视）；20 = 泵本体版本；C21 = 高压压力补偿 210bar；CM6 = 低压补偿；D = 最大排量限位
二、威格士柱塞泵PVQ25 常用 型号
说明：市场流通分为传统长型号（老样本格式），全部为行业真实常用订货型号
序号 | 完整泵型号 | 控制方式 | 压力设定说明 | 轴配置 |
1 | PVQ25-B2R-SE1S-20-C21-11 | 恒压补偿 | 207bar 标准设定 | 22.2 平键轴 |
2 | PVQ25-B2R-SE1S-20-C21D-11 | 恒压补偿 + 最大排量限位 | 207bar | 22.2 平键轴 |
3 | PVQ25-B2R-SE1S-20-CM10-11 | 低压恒压补偿 | 100bar | 22.2 平键轴 |
4 | PVQ25-B2R-SE1S-20-CM10D-11 | 低压补偿 + 排量限位 | 100bar | 22.2 平键轴 |
5 | PVQ25-B2R-SE1S-20-C21V11B-12 | 负载敏感恒压 | 压差 11bar | 22.2 平键轴 |
6 | PVQ25-B2R-SE1S-20-C21V11P-12 | 负载敏感（堵泄油孔） | 压差 11bar | 22.2 平键轴 |
7 | PVQ25-B2L-SE1S-20-C21-11 | 恒压补偿 左旋 | 207bar | 22.2 平键轴 |
8 | PVQ25-B2L-SE1S-20-C21D-11 | 恒压补偿 + 限位 左旋 | 207bar | 22.2 平键轴 |
9 | PVQ25-B2R-SE3S-20-C21-12 | 恒压补偿 | 207bar | 13 齿花键轴 |
10 | PVQ25-B2R-SE3S-20-C21D-12 | 恒压补偿 + 排量限位 | 207bar | 13 齿花键轴 |
11 | PVQ25-B2R-SE3S-20-CM08-12 | 低压恒压补偿 | 80bar | 13 齿花键轴 |
12 | PVQ25-B2R-SE3S-20-CM06-12 | 低压恒压补偿 | 60bar | 13 齿花键轴 |
13 | PVQ25-B2R-SE3S-20-C21V14B-12 | 负载敏感 | 压差 14bar | 13 齿花键轴 |
14 | PVQ25-B2L-SE3S-20-C21-12 | 左旋花键轴恒压 | 207bar | 13 齿花键轴 |
15 | PVQ25-B2R-SE1S-20-CGD-30 | 远程压力控制 | 外部调压 | 22.2 平键轴 |
16 | PVQ25-B2R-SE1S-20-CG-30 | 远程压力控制无限位 | 外部调压 | 22.2 平键轴 |
17 | PVQ25-B2R-SE3S-20-CGD-30 | 远程控制 + 限位 | 外部调压 | 13 齿花键轴 |
18 | PVQ25-B2R-SE1S-20-UV21-11 | 蓄能卸载阀 | 207bar 卸载 | 22.2 平键轴 |
19 | PVQ25-B2R-SE3S-20-UV21-12 | 蓄能卸载阀 | 207bar 卸载 | 13 齿花键轴 |
20 | PVQ25-B2R-SE1S-20-C14-11 | 中压恒压补偿 | 140bar | 22.2 平键轴 |
21 | PVQ25-B2R-SE1S-20-C17-11 | 中压恒压补偿 | 170bar | 22.2 平键轴 |
22 | PVQ25-B2R-SE3S-20-C14D-12 | 140bar 补偿 + 限位 | 140bar | 13 齿花键轴 |
23 | PVQ25-B2R-SE1S-20-C21V11B-S2 | 负载敏感 轴向上安装 | 压差 11bar | 22.2 平键轴 |
24 | PVQ25-B2L-SE1S-20-CM10D-11 | 左旋低压补偿限位 | 100bar | 22.2 平键轴 |
25 | PVQ25-B2L-SE3S-20-C21V11B-12 | 左旋花键负载敏感 | 压差 11bar | 13 齿花键轴 |
26 | PVQ25-B2R-SE3S-20-C17D-12 | 170bar 补偿 + 限位 | 170bar | 13 齿花键轴 |
27 | PVQ25-B2R-SE1S-20-CM06D-11 | 60bar 低压补偿限位 | 60bar | 22.2 平键轴 |
28 | PVQ25-B2R-SE1S-20-C21V17B-12 | 负载敏感大压差 | 压差 17bar | 22.2 平键轴 |
29 | PVQ25-B2L-SE1S-20-CGD-30 | 左旋远程调压 | 外部调压 | 22.2 平键轴 |
30 | PVQ25-B2R-SE3S-20-UV14-12 | 蓄能卸载阀 140bar | 140bar 卸载 | 13 齿花键轴 |
补充说明
新型伊顿数字化型号（替代老式分段型号）示例：
PVQ25AR05AUB0C2100000100100CD0A，如需新旧型号对照表我可以单独整理；旋转方向：R = 顺时针（从输入轴端面看向泵体）；L = 逆时针；
后缀 D = 带最大斜盘角度限位（限制最大排量）；不带 D = 全排量 25.2cc；
密封选项：默认丁腈 N，F 代表氟橡胶高温密封，订货可追加后缀；
