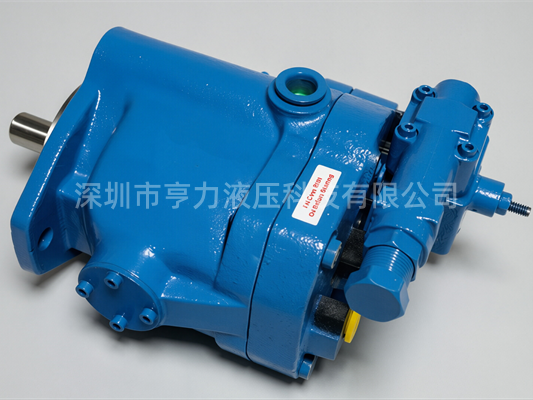

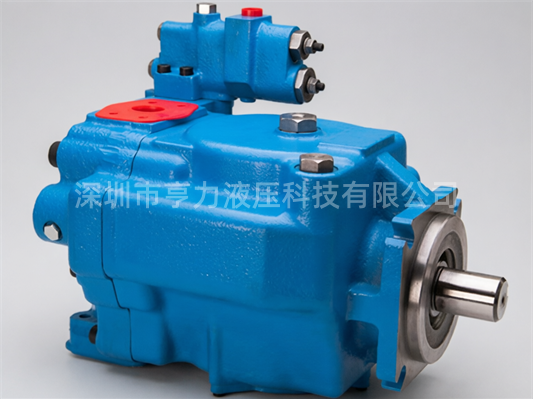

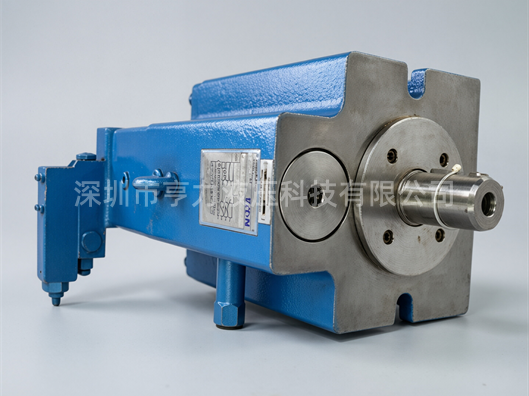

VICKERS威格士 PVQ20系列静音变量柱塞泵
> PVQ系列 = Quiet低噪声开式回路直轴变量柱塞泵
一、VICKERS变量柱塞泵PVQ20基础规格参数
| 项目 | 技术参数 |
|---|---|
| 产品系列 | PVQ20 变量轴向柱塞泵 |
| 最大几何排量 | 21.1 cm³/rev（1.29 in³/rev） |
| 额定连续工作压力 | 210 bar（3000 psi） |
| 峰值短时压力 | 280 bar（4000 psi） |
| 连续最高转速 | 1800 rpm；间歇最高 2200 rpm |
| 旋转方向 | R = 轴端视顺时针（标准）；L = 逆时针 |
| 主流控制型式 | B2 = 压力补偿；C2 = 负载敏感；E2 = 电比例流量控制 |
| 油口配置 | S1S（SS1S）后侧油口；SE1S 侧置油口 |
| 密封标准 | S = 丁腈橡胶（NBR）；F = 氟橡胶 FKM（耐化学介质） |
| 安装法兰 | SAE B 型法兰（2 螺栓） |
| 推荐油液 | 矿物液压油、水乙二醇；可选磷酸酯（氟密封） |
| 应用行业 | 机床、压铸、注塑、液压站、自动化设备、测试台 |
PVQ20型号编码规则（标准版）
**格式：PVQ20-控制代码-转向-油口形式-版本号**
示例：`PVQ20-B2R-S1S-21`
二、威格士变量柱塞泵PVQ20系列常用型号
> 覆盖压力补偿、负载敏感、电比例、左右旋、两种油口、标准版/改良版、氟橡胶密封市场通用型号
| 序号 | 完整泵型号 | 控制方式 | 转向 | 油口布置 | 版本 | 适用工况说明 |
|---|---|---|---|---|---|---|
| 1 | PVQ20-B2R-S1S-11 | 压力补偿 | 右旋 R | 后油口 S1S | 11 标准版 | 通用液压站标准机型 |
| 2 | PVQ20-B2L-S1S-11 | 压力补偿 | 左旋 L | 后油口 S1S | 11 | 反向电机安装设备 |
| 3 | PVQ20-B2R-SE1S-11 | 压力补偿 | 右旋 R | 侧油口 SE1S | 11 | 安装空间狭小侧向接管 |
| 4 | PVQ20-B2L-SE1S-11 | 压力补偿 | 左旋 L | 侧油口 SE1S | 11 | 多联泵反向配套 |
| 5 | PVQ20-B2R-S1S-21 | 压力补偿 | 右旋 R | 后油口 S1S | 21 改良版 | 升级密封，使用寿命更长 |
| 6 | PVQ20-B2L-S1S-21 | 压力补偿 | 左旋 L | 后油口 S1S | 21 改良版 | 中小型压铸辅机 |
| 7 | PVQ20-B2R-SE1S-21 | 压力补偿 | 右旋 R | 侧油口 SE1S | 21 改良版 | 数控机床液压系统 |
| 8 | PVQ20-B2L-SE1S-21 | 压力补偿 | 左旋 L | 侧油口 SE1S | 21 改良版 | 小型成型设备 |
| 9 | PVQ20-C2R-S1S-11 | 负载敏感 | 右旋 R | 后油口 S1S | 11 | 多执行元件节能系统 |
| 10 | PVQ20-C2L-S1S-11 | 负载敏感 | 左旋 L | 后油口 S1S | 11 | 负载敏感反向泵 |
| 11 | PVQ20-C2R-SE1S-11 | 负载敏感 | 右旋 R | 侧油口 SE1S | 11 | 小型注塑机节能油路 |
| 12 | PVQ20-C2L-SE1S-11 | 负载敏感 | 左旋 L | 侧油口 SE1S | 11 | 低能耗自动化产线 |
| 13 | PVQ20-C2R-S1S-21 | 负载敏感 | 右旋 R | 后油口 S1S | 21 改良版 | 液压测试平台 |
| 14 | PVQ20-C2L-S1S-21 | 负载敏感 | 左旋 L | 后油口 S1S | 21 改良版 | 多联泵负载敏感组合 |
| 15 | PVQ20-C2R-SE1S-21 | 负载敏感 | 右旋 R | 侧油口 SE1S | 21 改良版 | 新能源液压工装 |
| 16 | PVQ20-C2L-SE1S-21 | 负载敏感 | 左旋 L | 侧油口 SE1S | 21 改良版 | 精密节能液压系统 |
| 17 | PVQ20-E2R-S1S-11 | 电比例变量 | 右旋 R | 后油口 S1S | 11 | 电控无级调节流量 |
| 18 | PVQ20-E2L-S1S-11 | 电比例变量 | 左旋 L | 后油口 S1S | 11 | 电控反向安装机型 |
| 19 | PVQ20-E2R-SE1S-11 | 电比例变量 | 右旋 R | 侧油口 SE1S | 11 | 数控比例控制系统 |
| 20 | PVQ20-E2L-SE1S-11 | 电比例变量 | 左旋 L | 侧油口 SE1S | 11 | 实验室液压试验台 |
| 21 | PVQ20-E2R-S1S-21 | 电比例变量 | 右旋 R | 后油口 S1S | 21 改良版 | 高精度流量控制设备 |
| 22 | PVQ20-E2L-S1S-21 | 电比例变量 | 左旋 L | 后油口 S1S | 21 改良版 | 自动化比例生产线 |
| 23 | PVQ20-E2R-SE1S-21 | 电比例变量 | 右旋 R | 侧油口 SE1S | 21 改良版 | 精密成型电控液压 |
| 24 | PVQ20-E2L-SE1S-21 | 电比例变量 | 左旋 L | 侧油口 SE1S | 21 改良版 | 伺服配套变量泵 |
| 25 | PVQ20-B2R-S1S-21-F | 压力补偿 | 右旋 R | 后油口 S1S | 21 | F 氟橡胶密封，耐腐蚀介质 |
| 26 | PVQ20-C2R-S1S-21-F | 负载敏感 | 右旋 R | 后油口 S1S | 21 | 氟橡胶负载敏感泵 |
| 27 | PVQ20-E2R-S1S-21-F | 电比例变量 | 右旋 R | 后油口 S1S | 21 | 耐介质电比例泵 |
| 28 | PVQ20-B2R-SE1S-21-F | 压力补偿 | 右旋 R | 侧油口 SE1S | 21 | 侧向出油氟密封机型 |
| 29 | PVQ20-C2R-SE1S-21-F | 负载敏感 | 右旋 R | 侧油口 SE1S | 21 | 化工设备液压系统 |
| 30 | PVQ20-E2R-SE1S-21-F | 电比例变量 | 右旋 R | 侧油口 SE1S | 21 | 特种介质电控变量泵 |
