东京计器PH100系列高压变量柱塞泵参数说明

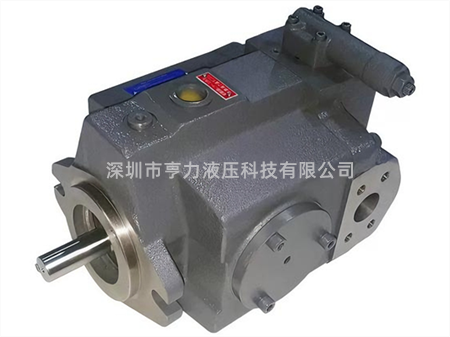

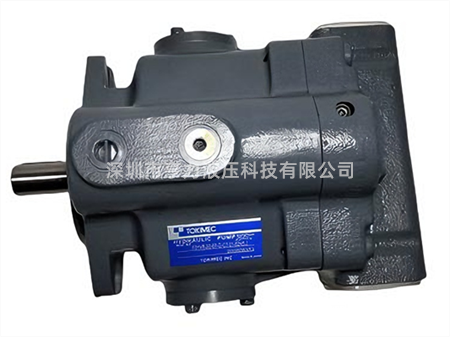

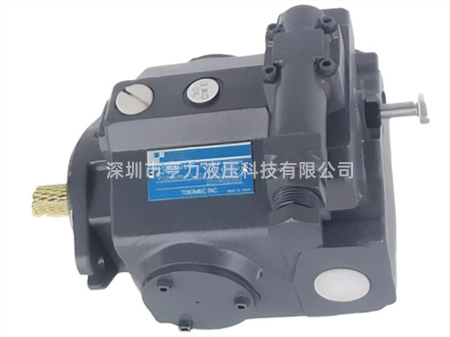

PH100系列是东京计器（原TOKIMEC）PH系列低噪音高压变量柱塞泵的主力型号，为斜盘式轴向柱塞结构，主打高压、低噪、紧凑化设计，广泛应用于注塑机、机床、工程机械、冶金设备等工业液压系统。
一、核心性能参数
以下为官方样本标定的标准参数（压力补偿控制CH型为基准）：
| 参数项 | 数值 | 备注 |
|---|---|---|
| 最大排量 | 100 cm³/rev | 可通过变量机构无级调节 |
| 额定连续压力 | 28 MPa（280 bar） | 标准型连续工作压力 |
| 间歇峰值压力 | 30 MPa（300 bar） | 仅允许在运行周期 10% 以内使用，单次最长 6 秒 |
| 电控型（EDHS）额定压力 | 21 MPa | 受内置安全阀限制 |
| 最高转速 | 1800 rpm | 连续工作上限 |
| 最低转速 | 600 rpm | 保证滑靴润滑的下限 |
| 容积效率（新泵） | ≥92% | 1800rpm、额定压力工况下 |
| 总效率 | ≥85% | 典型工况下 |
| 噪音值（1m 处） | ≈74 dB(A) | 1500rpm 截流状态，低噪设计 |
| 本体重量（CH 型） | 70 kg | 法兰安装、压力补偿控制型 |
| 适用介质温度 | -20℃ ~ +80℃ | 推荐工作油温 40℃~60℃ |
| 过滤精度要求 | NAS 1638 7 级（10~15μm） | 抗污染设计，清洁度不足会加速磨损 |
二、型号命名规则
完整型号格式示例：`PH100-M-S-F-YR-21-CH-D-10`，各段含义如下：
1. PH100：系列号+排量等级（PH系列、100cm³/rev排量）
2. M：端口螺纹规格，M=公制螺纹（标准）；无记号为SAE J518c标准
3. S：单泵；双联/多联泵需特殊定制
4. F：安装方式，无记号=法兰安装型，F=脚架安装型
5. Y：轴端形式，Y=带SAE方键轴
6. R/L：旋转方向，R=右旋（轴侧看顺时针），L=左旋
7. 21：泵本体设计编号
8. CH：控制方式代号（详见下文）
9. D：最大排量调节功能，无记号=无调节，D=带手动调节螺杆
10. 10：控制阀设计编号
三、可选控制方式

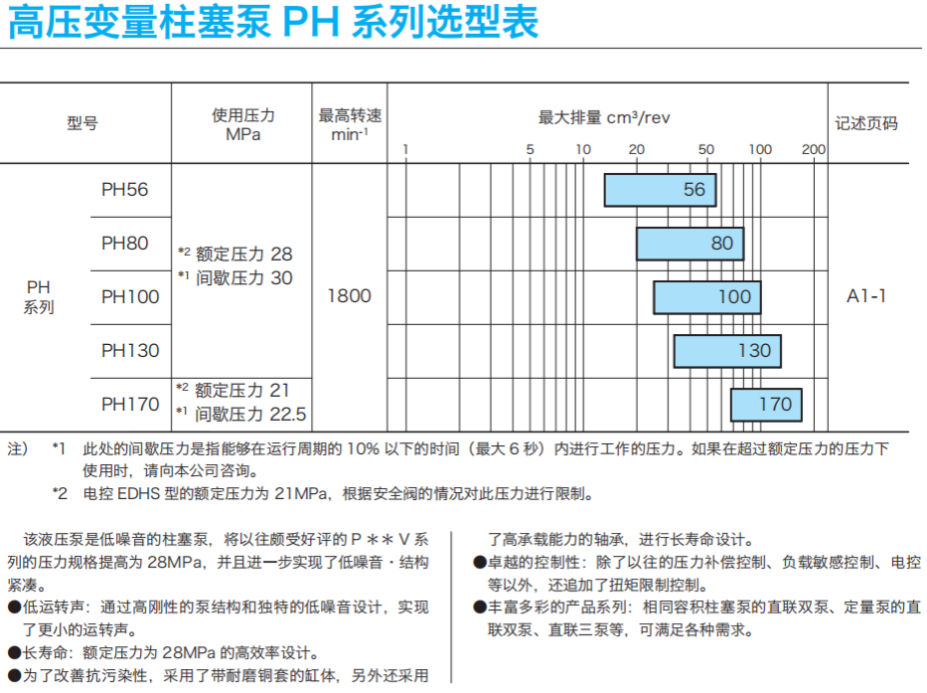

PH100系列支持多种变量控制模式，适配不同液压系统需求：
- CH 压力补偿控制：最常用型号，当系统压力达到设定值时自动减小排量，维持系统压力稳定，设定压力可手动调节。
- CGH 远程压力补偿控制：压力补偿设定值可通过外部遥控阀远程调节，自带压力补偿型安全阀。
- CVH 负载敏感控制：节能型控制，自动匹配负载流量需求，仅输出负载所需的压力与流量，大幅降低系统发热。
- TL/TH 扭矩限制控制：限制泵的输出扭矩，匹配原动机负载容量，防止过载，分低扭矩（TL）和高扭矩（TH）两档。
- EDHS 电控比例控制：电信号控制排量，可实现流量+压力双闭环控制，需搭配专用控制器，适合高精度自动化系统。
四、油口与安装规格
1. 主油口（SAE J518c标准法兰）
- 吸油口：2-1/2" 标准法兰（螺纹/焊接型可选）
- 排油口：1-1/2" 标准压力法兰；可选H型高压法兰
- 泄油口：G3/4螺纹接口，需独立回油箱，禁止与回油管路合并
2. 安装接口
- 标准法兰安装：4孔安装，定位止口配合，同轴度要求TIR≤0.05mm
- 轴伸：SAE标准平键轴，需使用弹性联轴器连接原动机
五、产品技术特点
1. 低噪音设计：高刚性泵体+优化配流结构，比传统同排量柱塞泵噪音降低5~10dB，适合对噪音敏感的车间场景。
2. 长寿命设计：缸体内嵌耐磨铜套，提升抗污染能力；采用高承载能力轴承，额定压力下设计寿命可达20000小时。
3. 紧凑轻量化：相比同规格传统柱塞泵，体积减少约20%，重量减轻约40%，便于设备布局与维护。
4. 高功率密度：额定工况下最大输出功率约130kW，适合高压大流量液压系统。
5. 扩展能力强：可与同系列或定量泵组成双联、三联泵，满足多回路系统需求。
六、使用与维护注意事项
1. 首次启动前需向泵壳内注满液压油，避免干磨；低温环境需先空载温车10~30分钟。
2. 吸油管路应减少弯头、使用大管径油管，吸油真空度不得超过-0.03MPa，防止气蚀。
3. 泄油管路需单独接回油箱，管路背压不得超过0.2MPa，油口位置需保证泵壳始终充满油液。
4. 定期检测液压油清洁度与劣化程度，按工况周期更换液压油与滤芯，避免颗粒磨损导致泵失效。
5. 超出额定压力、转速范围的特殊工况，需向厂商咨询确认适用性。
