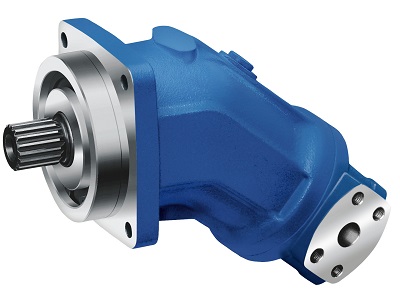

A2FO轴向柱塞定量泵产品介绍
A2FO系列是博世力士乐(Bosch Rexroth)推出的**斜轴式轴向柱塞定量泵**，专为开式回路静液压传动系统设计，具备**高功率密度、高效率、结构紧凑**等特点，广泛应用于行走机械和工业领域。
一、产品概述
A2FO属于系列6x通用高压定量泵，采用**弯轴设计**的轴向锥形活塞旋转组，输出流量与驱动转速和排量成正比，提供从**5ml/r到1000ml/r**的全排量覆盖，满足不同功率需求。
- **核心定位**：开式回路高压定量液压源，适用于对流量输出稳定性要求高的液压系统
- **结构特点**：斜轴式设计，40度弯轴角，动力强劲，整体尺寸小，经济高效
- **配套系列**：对应定量马达A2FM，可组成完整静液压传动系统
二、工作原理
A2FO采用**斜轴式轴向柱塞原理**，核心工作过程如下：
1. 驱动轴带动缸体旋转，使均匀分布在缸体上的7个柱塞绕驱动轴中心线转动
2. 中心弹簧将柱塞滑靴组压在斜盘上，随缸体旋转实现柱塞往复运动
3. 柱塞缩回时完成吸油过程，柱塞伸出时完成压油过程
4. 固定的斜盘角度决定了恒定的排量，输出流量与转速严格成正比

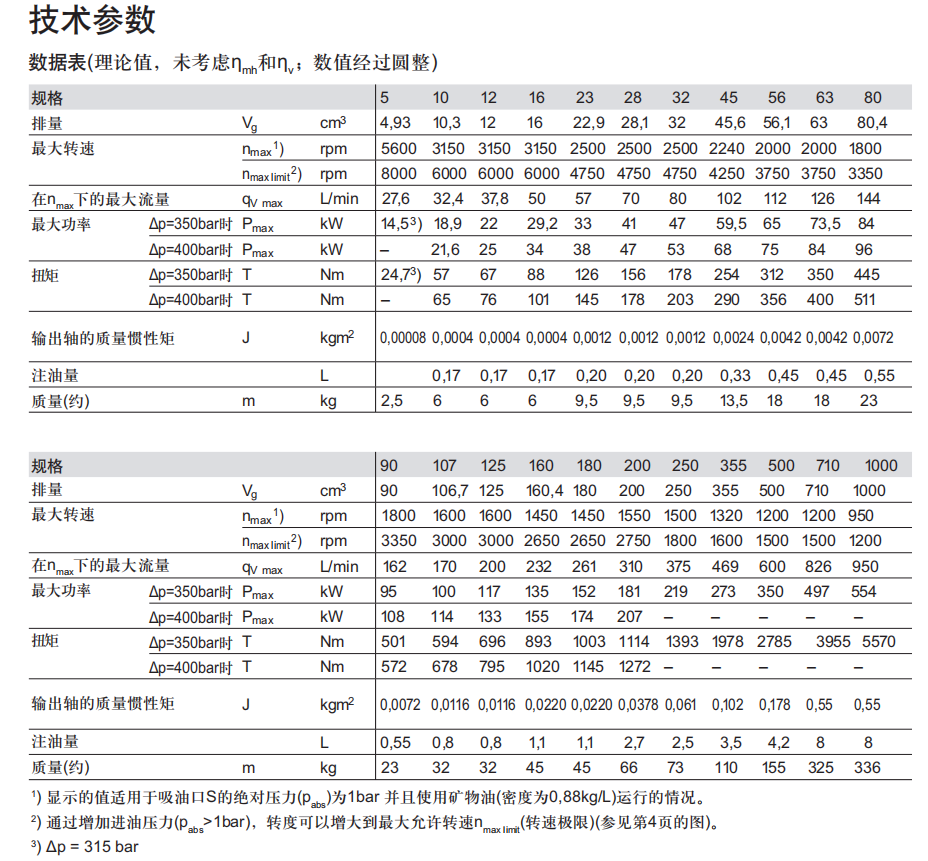

三、核心技术参数
| 参数类别 | 规格范围 | 备注 |
|---------|---------|------|
| **排量范围** | 5~1000 ml/r | 全系列覆盖，细分规格5/10/16/23/32/45/56/80/107/160/200/250~1000 |
| **工作压力** | 规格5~200：31.5MPa(额定)/35MPa(峰值)<br>规格10~200：40MPa(额定)/45MPa(峰值)<br>规格250~1000：35MPa(额定)/40MPa(峰值) | 单位换算：1MPa=10bar |
| **最高转速** | 2650~8000 r/min | 依排量不同而变化，排量越小，允许转速越高 |
| **总效率** | 88%~94% | 兼顾容积效率与机械效率，高效节能 |
| **旋转方向** | 右旋(R)、左旋(L) | 满足不同系统安装需求 |
| **密封选项** | 标配氟橡胶密封 | 可耐受高温高压，适配多种液压油 |
| **接口形式** | SAE法兰或螺纹连接 | 方便系统集成 |
四、产品核心特点
1. **高功率密度**：紧凑设计，同等功率下体积更小，重量更轻，节省安装空间
2. **卓越效率**：一体式锥形活塞带活塞环密封，减少泄漏，提高容积效率；优化的轴承设计降低机械损耗
3. **可靠耐用**：坚固结构设计，长使用寿命；高强度材料与精密制造工艺，适应恶劣工况
4. **灵活适配**：多种规格可选，精确匹配系统需求；支持直接安装在卡车变速箱PTO上
5. **维护便捷**：模块化设计，易于拆卸维修；标准接口简化更换流程
五、应用领域
A2FO系列定量泵凭借其高压性能和稳定输出，广泛应用于以下领域：
| 应用类别 | 典型设备 |
|---------|---------|
| **工程机械** | 混凝土搅拌机、起重机、挖掘机、装载机、压路机 |
| **行走机械** | 卡车、客车、农业机械、林业机械、特种车辆 |
| **工业领域** | 冶金液压系统、注塑机、压力机、测试台、机床 |
| **其他应用** | 液压动力单元、船舶甲板机械、矿山设备 |
六、型号说明（以A2FO16/61R-VAB06为例）
| 型号部分 | 含义 |
|---------|------|
| A2FO | 斜轴式轴向柱塞定量泵 |
| 16 | 排量(16 ml/r) |
| 61 | 系列号(6x系列) |
| R | 旋转方向(右旋，L为左旋) |
| VAB06 | 控制方式/安装形式/密封类型等选项 |
七、使用要点
1. 推荐使用符合规格的液压油，保持油液清洁度(ISO 4406 18/16/13)
2. 启动前确保泵内充满油液，避免干运转
3. 注意正确的旋转方向和进出口连接，防止反向安装
4. 定期检查油位、油温及系统压力，确保在额定参数范围内运行
5. 具体细节请以博世力士乐官方技术数据表和产品手册为准
