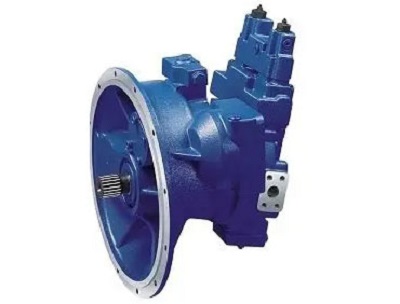

A8VO轴向柱塞变量双泵
一、产品概述
A8VO是德国博世力士乐（Bosch Rexroth）推出的斜轴式轴向柱塞变量双泵，专为开式回路静液压传动系统设计，配备两组独立的轴向锥形柱塞旋转组件，可实现两个回路的独立无级流量调节。该系列产品以高可靠性、高效率、紧凑设计著称，广泛应用于工程机械、矿山机械等重载液压系统，是力士乐经典的一线液压泵产品。
二、核心结构与工作原理
1. 结构设计：采用斜轴设计（非斜盘结构）的双联柱塞泵，包含两个独立的轴向锥形柱塞旋转组件，共用一根驱动轴和一个吸油口
2. 工作原理：流量与驱动转速和排量成正比，可在qV max至qV min=0之间无级调节，通过改变斜轴角度实现排量变化，从而精确控制液压油流量
3. 辅助系统：内置辅助齿轮泵（用于先导控制和润滑）和溢流阀，支持PTO（动力输出）功能，主泵采用液循环冷却，有效降低运行温度

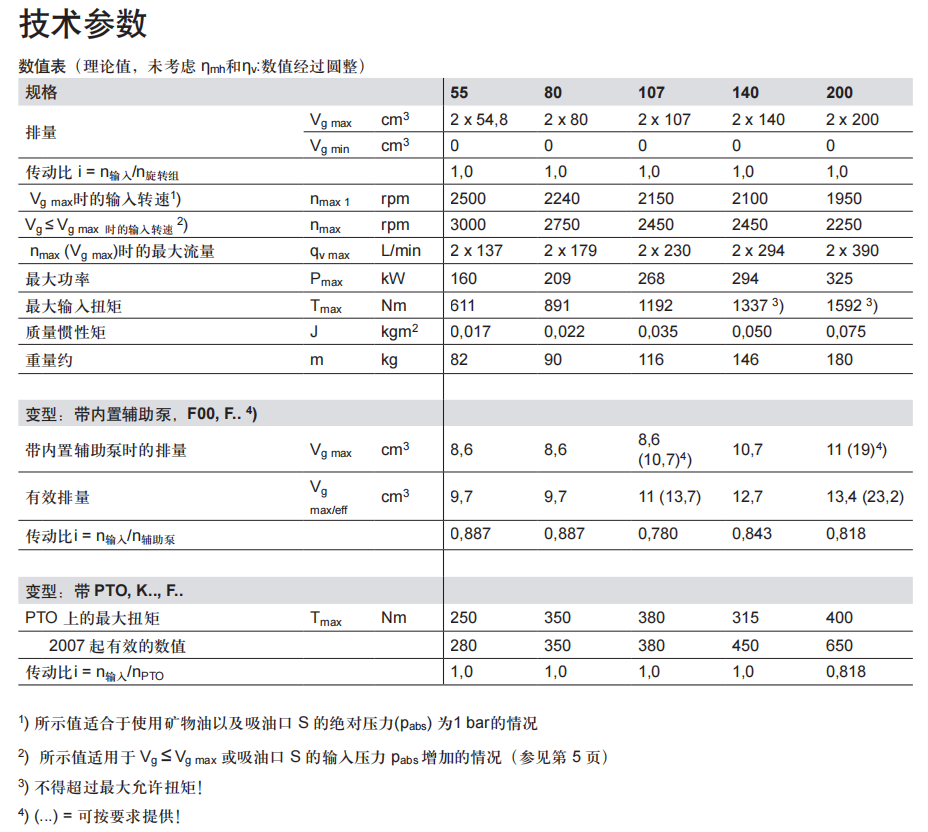

三、关键技术参数
| 参数项 | 规格范围 | 备注 |
|-------|---------|------|
| 排量规格 | 55/80/107/140/200 ml/r | 双泵总排量为两组组件之和 |
| 额定压力 | 350 bar (35 MPa) | 持续工作压力 |
| 峰值压力 | 400 bar (40 MPa) | 短期最大压力 |
| 工作介质 | 矿物液压油 | 需符合力士乐规格要求 |
| 安装方式 | 直接安装于柴油机飞轮壳 | 紧凑型设计，节省空间 |
| 控制方式 | 多种控制选项 | 详见下节控制设备说明 |
四、控制方式与调节功能
A8VO提供多种控制设备，满足不同应用需求：
1. 独立功率控制器：不带功率越权控制，两组柱塞组件可独立调节功率，防止动力浪费（LA0/LA1双模式）
2. 液压控制：
- 带液压行程限位器（正控制）+外部先导油压力供应
- 带液压行程限位器（负控制）+外部先导油压力供应
- 液压功率耦合器+负载感应控制
3. 电气控制：带比例电磁铁（正控制），工作电压U=24V，实现精确的电子控制
4. 功率控制：可实现分功率控制，确保发动机功率的最优分配，提高系统效率
五、性能优势
1. 高效节能：斜轴设计+独立功率控制，降低能耗，提高系统效率
2. 高可靠性：坚固耐用的结构设计，适应恶劣工况，延长使用寿命
3. 紧凑设计：直接安装于发动机飞轮壳，节省安装空间，简化系统布局
4. 多功能集成：内置辅助泵和溢流阀，减少外部元件，降低系统复杂性
5. 低噪音运行：优化的流体力学设计，运行平稳安静，改善操作环境
6. 维护简便：模块化设计，易于拆卸和维护，减少停机时间
六、典型应用领域
1. 工程机械：挖掘机、起重机、旋挖钻机（适配山河、中联、徐工等机型）、装载机、推土机
2. 矿山机械：采矿设备、隧道掘进机、矿山车辆
3. 农业机械：大型拖拉机、联合收割机、农机具液压系统
4. 工业领域：冶金设备、注塑机、石油化工机械、船舶液压系统
5. 特种车辆：消防车、高空作业车、环卫车辆等多回路操作机器
七、型号说明
A8VO系列型号由基本型号+控制方式+规格组成，例如：
- A8VO107LA1RS/63R1-NZD05F001
- A8VO140LRD/63R1-NZD10F025
其中：
- 107/140：排量规格（ml/r）
- LA1/LRD：控制方式代码
- 63：系列代号
- R1：旋转方向
- NZD05F001：配置代码
八、注意事项
1. 安装要求：严格按照力士乐安装规范进行安装，确保同轴度和固定强度
2. 油液清洁度：液压油清洁度需达到ISO 4406标准18/15级以上，定期更换滤芯
3. 维护周期：按照使用手册要求进行定期维护，检查油位、油温、泄漏情况
4. 压力限制：严禁长时间超过额定压力工作，避免损坏泵体和密封件
