PZS-3B-70系列不二越NACHI变量柱塞泵

日本NACHI不二越PZS变量柱塞泵

一、PZS-3B-70 标准完整技术参数

基础性能参数

参数项目	标准数值	备注
型号全称	PZS-3B-70N□-10（N1/N3/N4 恒压型主流）	3 = 泵体规格；B = 法兰安装；70 = 排量 70cc/r；N = 压力补偿
理论排量	70 cm³/rev	最小调节排量约 45cc/r
额定工作压力	21 MPa（214 bar）	连续长期工作压力
最高瞬时压力	28 MPa（286 bar）	短时峰值，不可持续
转速范围	最低 500 r/min/ 最高 1800 r/min	推荐 1000–1500r/min
压力调节区间	N1：2–7MPa；N3：2–21MPa；N4：2–28MPa	数字代表调压档位
柱塞数量	11 支	半圆筒斜盘，低脉动低噪音
配流盘结构	球面浮动配流盘	高压平衡、抗污染、高效率
安装形式	B 型：法兰安装；A 型：脚座安装	市面 B 法兰式最通用
净重	37 kg	标准单泵不带通轴适配器
标准设计编号	-10（普通单泵）；E4481A（通轴串联，可搭 IPH 齿轮泵）	通轴款支持双联泵组合
控制类型	N：恒压压力补偿；NQ：双压双流量；WS：双压；RS：电磁切断	常规标配 N 恒压型
适用油温	0～60℃	ISO VG32/VG46 抗磨液压油
噪音值	≤75dB(A)@17.5MPa/1800r/min	同排量优于老式 PVS 系列
泄漏控制	结合面 O 型圈整体密封	杜绝分泵面渗油

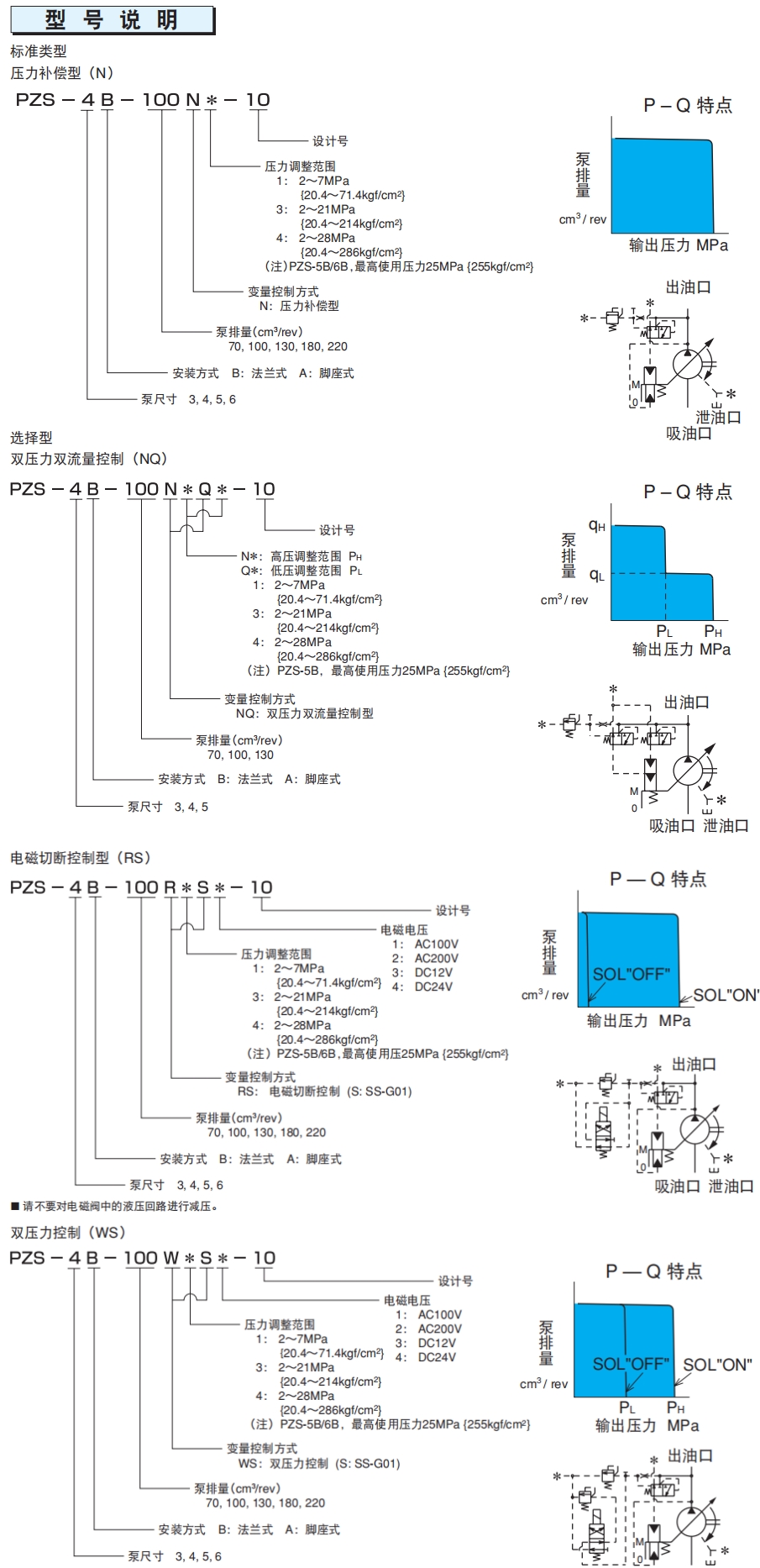

型号编码释义

`PZS - 3 B - 70 N 3 - 10`

1. PZS：新一代高压变量柱塞泵（替代停产PVS-3B）

2. 3：泵体尺寸（3/4/5三档主流尺寸）

3. B：法兰安装；A：脚座安装

4. 70：每转排量70cc

5. N：恒压压力补偿控制；NQ双压双流量；WS两级压力；RS电磁排量切断

6. 3：调压范围代码（3=2–21MPa；1=2–7MPa；4=2–28MPa）

7. 10：基础单泵；E4481A/E5533A=通轴串联适配器

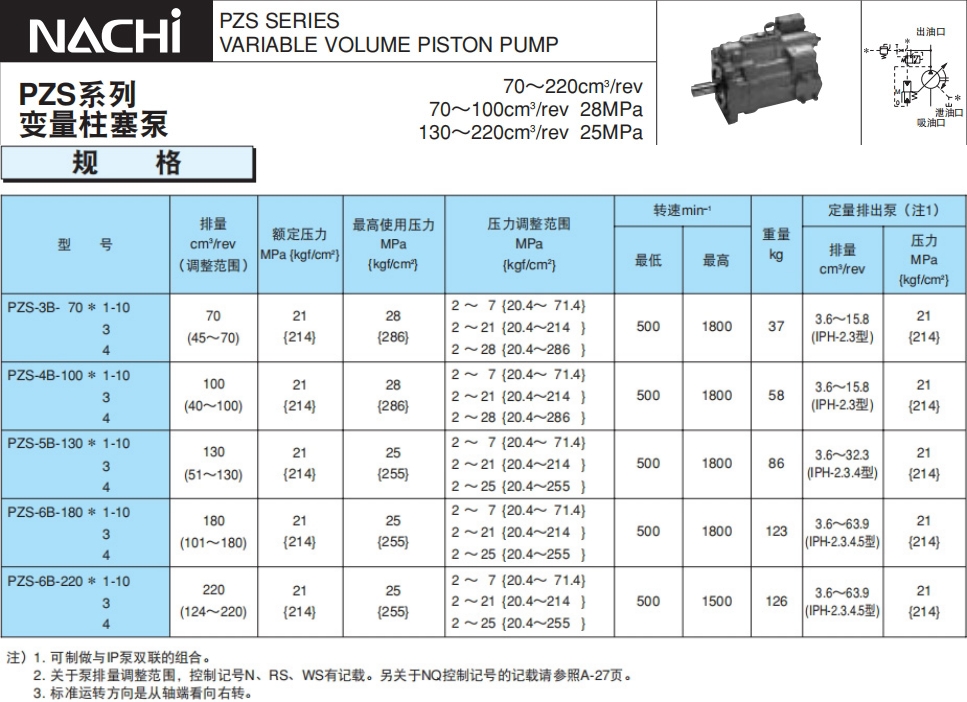

二、PZS系列主流标准型号参数

覆盖3B/4B/5B三大主力规格，含70/100/130/180/220全排量，均为工业注塑、压铸、机床通用标准型号：

序号	完整标准型号	泵体规格	排量 cc/r	安装方式	控制形式	调压范围 MPa	最高压力 MPa	净重 kg
1	PZS-3B-70N1-10	3B	70	法兰 B	恒压 N1	2~7	28	37
2	PZS-3B-70N3-10	3B	70	法兰 B	恒压 N3	2~21	28	37
3	PZS-3B-70N4-10	3B	70	法兰 B	恒压 N4	2~28	28	37
4	PZS-3B-70N3Q3-10	3B	70	法兰 B	双压双流量 NQ	2~21	28	38.5
5	PZS-3A-70N3-10	3A	70	脚座 A	恒压 N3	2~21	28	39
6	PZS-4B-70N3-10	4B	70	法兰 B	恒压 N3	2~21	28	58
7	PZS-4B-70N4-10	4B	70	法兰 B	恒压 N4	2~28	28	58
8	PZS-4B-100N1-10	4B	100	法兰 B	恒压 N1	2~7	28	58
9	PZS-4B-100N3-10	4B	100	法兰 B	恒压 N3	2~21	28	58
10	PZS-4B-100N4-10	4B	100	法兰 B	恒压 N4	2~28	28	58
11	PZS-4B-100N3Q3-10	4B	100	法兰 B	双压双流量 NQ	2~21	28	60
12	PZS-4A-100N3-10	4A	100	脚座 A	恒压 N3	2~21	28	61
13	PZS-5B-130N1-10	5B	130	法兰 B	恒压 N1	2~7	25	86
14	PZS-5B-130N3-10	5B	130	法兰 B	恒压 N3	2~21	25	86
15	PZS-5B-130N4-10	5B	130	法兰 B	恒压 N4	2~25	25	86
16	PZS-5B-130N4Q4-10	5B	130	法兰 B	双压双流量 NQ	2~25	25	88
17	PZS-5B-180N3-10	5B	180	法兰 B	恒压 N3	2~21	25	92
18	PZS-5B-180N4-10	5B	180	法兰 B	恒压 N4	2~25	25	92
19	PZS-5B-220N3-10	5B	220	法兰 B	恒压 N3	2~21	25	98
20	PZS-5B-220N4-10	5B	220	法兰 B	恒压 N4	2~25	25	98
21	PZS-3B-70N3-L-E4481A	3B	70	法兰通轴	恒压 N3	2~21	28	39.5
22	PZS-4B-100N3-L-E4481A	4B	100	法兰通轴	恒压 N3	2~21	28	60.5
23	PZS-5B-130N4-L-E5533A	5B	130	法兰通轴	恒压 N4	2~25	25	89
24	PZS-3B-70WS3-10	3B	70	法兰 B	两级压力 WS	2~21	28	38
25	PZS-4B-100WS4-10	4B	100	法兰 B	两级压力 WS	2~28	28	59
26	PZS-5B-130RS4-10	5B	130	法兰 B	电磁切断 RS	2~25	25	87
27	PZS-5A-130N3-10	5A	130	脚座 A	恒压 N3	2~21	25	89
28	PZS-4B-70N3Q3-10	4B	70	法兰 B	双压双流量 NQ	2~21	28	59.5
29	PZS-5B-180N4Q4-10	5B	180	法兰 B	双压双流量 NQ	2~25	25	94
30	PZS-5B-220N4Q4-10	5B	220	法兰 B	双压双流量 NQ	2~25	25	100
