那智不二越（NACHI）变量柱塞泵PVS系列基础说明
1. 型号分段：**PVS-0B / PVS-1B / PVS-2B**（PVS-3B已全面停产，替代型号PZS-3B）
2. 排量范围：8.0～45.0 cm³/rev
3. 标准最高持续压力：21MPa（3000psi），峰值瞬时压力25MPa（3625psi）
4. 转速区间：500～2000 r/min（推荐1000～1800r/min）
5. 核心结构：半圆柱斜盘、11柱塞、低脉动低噪音、多种变量控制方式
6. 适用油液：抗磨液压油ISO VG32～VG68，工作粘度20～200mm²/s，油温-20～70℃
那智不二越（NACHI）变量柱塞泵PVS系列规格表（法兰安装B型，标准N压力补偿）
| 泵型号 | 理论排量cm³/rev | 持续工作压力 | 峰值压力 | 重量 kg | 标准压力调节档位 |
|---|---|---|---|---|---|
| PVS-0B-8 | 8.0 | 21MPa | 25MPa | 7.7 | 1/2 档 |
| PVS-1B-16 | 16.5 | 21MPa | 25MPa | 10.4 | 1/2 档 |
| PVS-1B-22 | 22.0 | 21MPa | 25MPa | 11.0 | 1/2/3 档 |
| PVS-2B-35 | 35.0 | 21MPa | 25MPa | 21.0 | 1/2/3 档 |
| PVS-2B-45 | 45.0 | 21MPa | 25MPa | 22.5 | 1/2/3 档 |

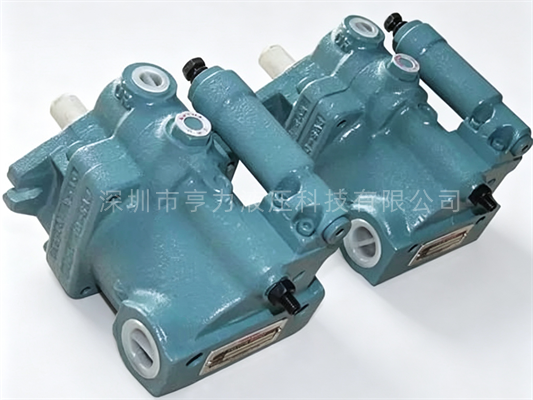

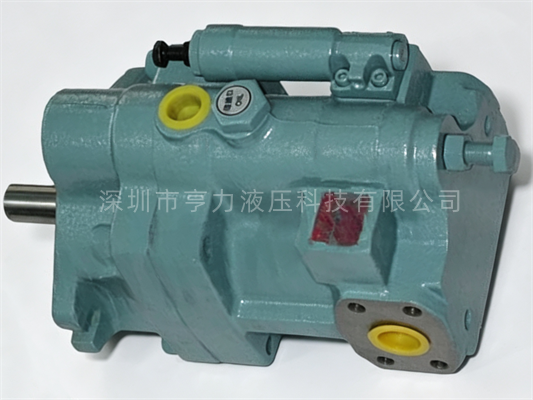

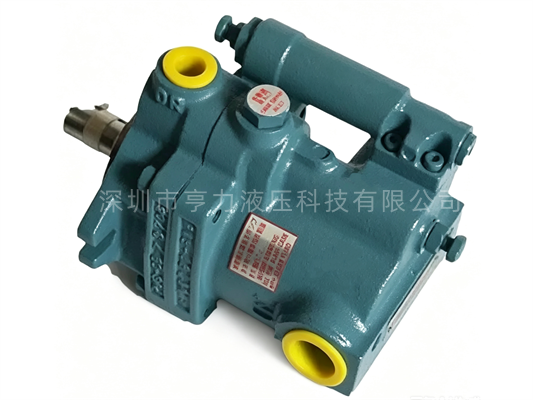

日本不二越NACHI PVS-2B-35变量柱塞泵完整产品说明

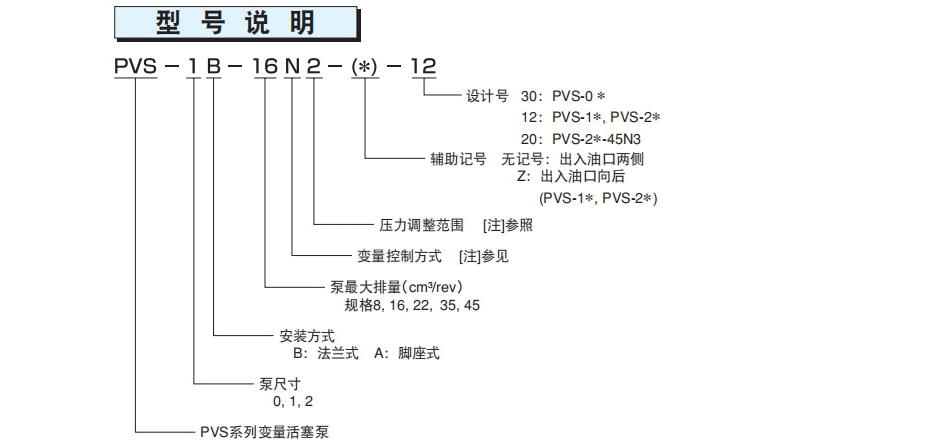

一、型号释义（PVS-2B-35N3-Z-E13标准款）
1. **PVS**：变量轴向柱塞泵系列
2. **2**：泵体规格2号
3. **B**：法兰安装式（A为脚座式）
4. **35**：理论排量 **35cc/rev（35mL/r）**
5. **N**：恒压压力补偿变量控制（主流标配）
6. **3**：调压范围3型：3～21MPa（429～3000psi）
7. **Z**：轴向油口；无Z则侧向油口
8. **E13**：SAE标准油口；另有E20/BSP螺纹版本
9. 尾部数字12/13/30：内部设计版本、密封/油口标准
二、核心技术参数
1. 排量与压力
- 理论排量：35 cm³/rev
- 额定连续工作压力：**21MPa（210bar）**
- 短时峰值耐压：**25MPa（250bar）**
- 标准调压区间（N3型）：3～21MPa；N2型2～14MPa；N1型2～9MPa
2. 转速参数
- 最低稳定转速：500 r/min
- 最高允许转速：2000 r/min
- 标准转向：轴端看顺时针；可定制逆时针
3. 重量、介质与使用条件
- 整机净重：约21kg
- 适用液压油：抗磨液压油ISO VG32～VG68
- 最佳运动粘度：20～200 mm²/s
- 油温：0～60℃；短时最高80℃
- 吸油真空度：≤-0.03MPa；泄油背压≤0.1MPa
- 吸油过滤：150目粗滤；压力油路10μm精滤
4. 流量计算公式
实际输出流量 Q(L/min)=35×转速(r/min)×容积效率÷1000
2000转满排量理论流量：70L/min
三、产品核心结构特征
1. 半圆柱斜盘（核心节能降噪结构）
独家半圆筒承压斜盘，全液压面受力平衡：
- 负载自适应变量，**空载自动减小排量**，大幅降低无用功耗、减少系统发热；
- 流量脉动大幅降低，同工况噪音比普通柱塞泵低3～5dB；
- 11柱塞奇数布局+优化配油盘油槽，振动极小，长时间连续运行稳定。
2. 节能低发热
恒压变量锐截止特性：系统达到设定压力后泵几乎零输出流量，电机空载功率损耗大幅下降，可缩小冷却器规格，适合两班/三班连续生产设备。
3. 低噪高稳定全消声设计
滑靴、斜盘、配油盘三重降噪结构，内部微小阻尼油槽消除压力冲击；球面配流盘油压自平衡，抗污染、不易拉伤，使用寿命长（规范维护3～5年）。
4. 控制方案丰富（PVS-2B-35可选）
- N型：标准恒压补偿（注塑/压铸最常用）
- W型：双压力/两段压力控制（快慢速切换节能）
- S型：压力流量复合控制（负载感应节能回路）
- 可串联齿轮泵组成双联泵，高低压复合供油
5. 安装维护优势
- 法兰安装标准通用，日系设备原装替换无需改管路；
- 一体式调节螺钉，扳手即可调节压力、最大流量；
- 密封件、柱塞、配流盘备件通用，维修成本低；
- 壳体泄油口独立，便于排气、观察油液状态。
6. 高压可靠密封
结合面全O形圈密封，杜绝外泄漏；主轴高承载滚针轴承，适合冲击性锻压、压铸工况。
四、典型应用场景
1. 注塑成型设备（最主流原配）
300～800吨中型卧式/立式注塑机，锁模、射胶液压动力源，快慢速切换、保压稳定。
2. 压铸铸造设备
冷热室中型压铸机、全自动砂型造型机、浇铸液压站，耐冲击高压工况。
3. 锻压/冲压设备
液压压装机、小型油压机、冲压辅机、校直机，恒压保压稳定。
4. 机床与自动化
中型数控加工中心、液压夹具、液压试验台、折弯机、小型液压站。
5. 其他行业
冶金小型液压剪、橡胶硫化机、木工液压设备、船舶甲板小型液压单元
五、安装使用注意要点
1. 开机前必须从注油口注满液压油，防止干磨损坏配流盘；
2. 初次启动空载点动排气，管路加装放气阀；
3. 联轴器必须使用弹性缓冲联轴器，禁止刚性直连；
4. 泄油管路单独回油箱，不可与回油管路合并造成背压超标；
5. 压力调节顺时针升压，流量调节顺时针减小最大排量，调节后锁紧螺母；
6. PVS-3B系列已停产，大排量升级选用PZS系列；PVS-2B为成熟量产主力型号。
