日本大金(DAIKIN) V1515系列双联泵

日本大金DAIKIN V1515系列双联变量柱塞泵 完整产品说明

 一、产品基础定义

        V1515是两台V15单变量柱塞泵一体化串联集成的双联柱塞泵（双柱塞双联泵，区别于VD系列柱塞+叶片组合双联泵），两泵共用一根输入主轴、一体式泵体，两路独立出油、独立压力调节，属于大金标准V系列变量柱塞泵衍生双联机型。

# 基础排量参数

单泵排量：14.8 cm³/rev（15cc/rev），双联总排量：14.8+14.8 cc/rev；

标准最高工作压力：25MPa；

标准允许转速：500～1800 r/min；

整机重量：约24kg。

 二、核心产品特点

1. 两路独立压力控制，节能降耗

   轴侧泵、末级泵各自配备独立压力补偿调节器，可设置高低压双回路：低压大流量快速进给、高压小流量保压，空载自动减小排量，降低发热与电机功耗，油箱可小型化。

2. 低噪音运行

   高刚性整体泵体+优化斜盘支撑结构+精密配流盘油压平衡，全压力区间噪音远低于同类双联泵，适合注塑、机床、自动化静音工况。

3. 高容积效率、油温低

   浮动配流盘+精准油压补偿结构，内泄极小；长时间高压连续运转油温上升平缓，延长液压油与密封件寿命。

4. 耐磨抗污染、可靠性高

   硬化陶瓷配流盘、球面斜盘支撑、高硬度柱塞滑靴，对工业普通抗磨液压油杂质耐受度更强，适合中小型液压设备长期连续作业。

5. 一体紧凑结构

   双泵共用驱动轴，相比两台独立V15泵分体安装，体积缩小30%、安装法兰统一，管路布置简洁，减少泄漏点。

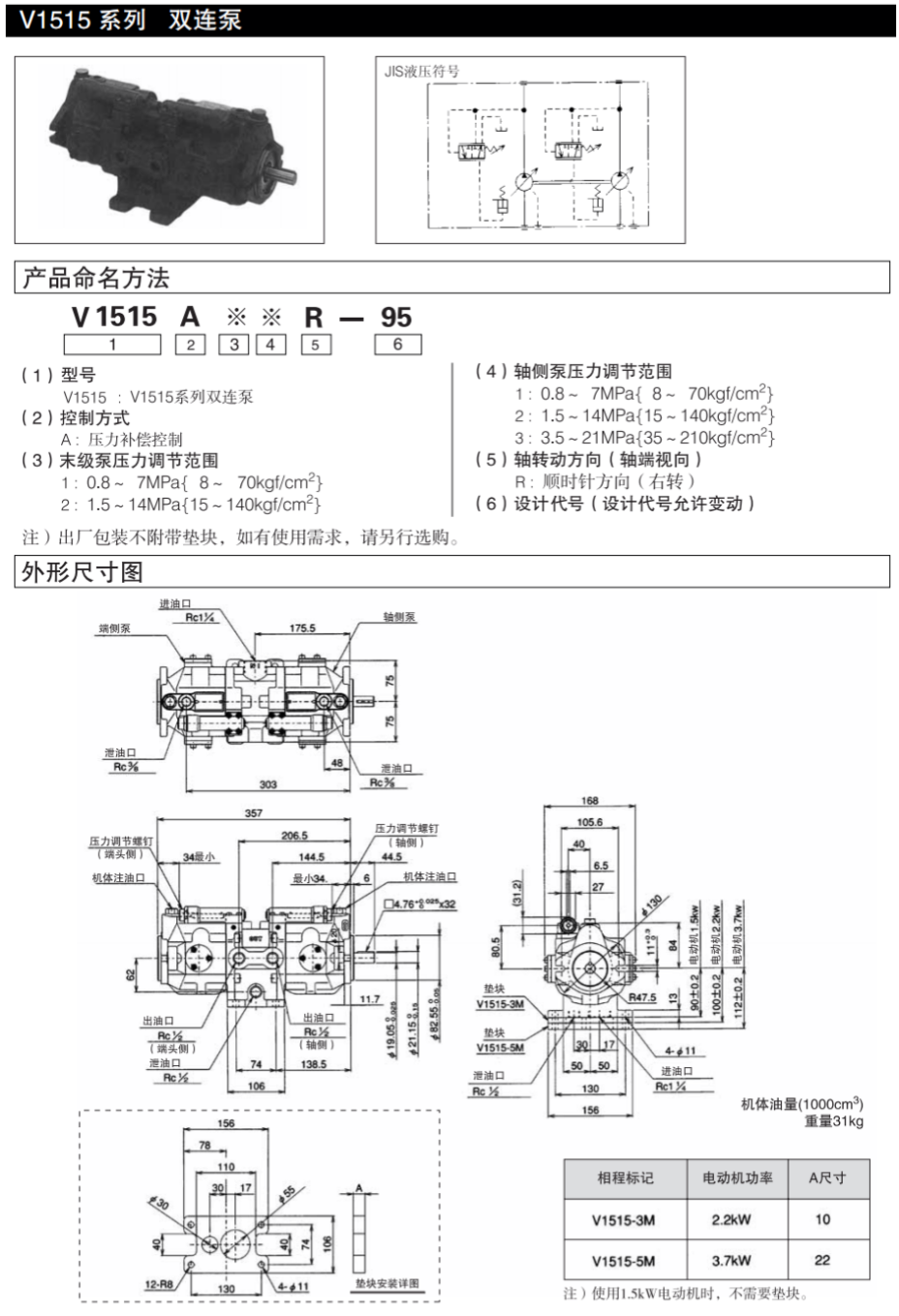

 三、型号完整编码释义（标准型号：V1515 A □ □ R - XX）

示例型号：V1515A32R-95

1. V1515：系列代号，V15双连柱塞双联泵

2. A：控制方式，A=压力补偿控制（标配唯一控制形式）

3. 第三位：末级泵（后端泵）压力调节范围

    - 1：0.8～7 MPa（8～70 kgf/cm²）低压回路

    - 2：1.5～14 MPa（15～140 kgf/cm²）中压回路

    - 3：3.5～21 MPa（35～210 kgf/cm²）高压回路

4. 第四位：轴侧泵（前端主轴泵）压力调节范围

    编码规则同上1/2/3，两路压力可自由搭配（如32=前泵高压3.5~21MPa，后泵中压1.5~14MPa）

5. R：轴旋转方向（轴端目视）R=顺时针右转；无L标准左旋定制款

6. -XX：设计代号（95/85/40等，代表外形尺寸、油口布局版本，不可随意替换）

 四、标准性能规格（测试条件：ISO VG32抗磨液压油、油温40℃、1800rpm）

 五、油路与接口说明

1. 吸油口：共用1个大口径吸油口，两路泵共用油箱吸油，吸油管路过滤器建议≥100μm；

2. 出油口：两路独立出油口（轴侧泵出油、末级泵出油），完全独立回路，互不干涉；

3. 泄油口：单泄油口，安装要求泄油管路直通油箱、液面以下，禁止背压；

4. 调节机构：泵体两侧各1组压力调节螺钉，分别对应前、后泵，可单独锁紧调压。

 六、典型应用场景

1. 中小型注塑机、立式注塑机（快速合模低压大流量，锁模高压保压）；

2. 数控车床、加工中心液压站（进给低压、夹紧高压双回路）；

3. 压铸小型机、橡胶硫化机、冲压液压设备；

4. 自动化专用设备、多动作液压工装（快慢速复合动作需求设备）。

 七、使用注意事项

1. 出厂不含安装垫块，法兰安装垫块需单独订购；

2. 启动前必须加满液压油至泵体注油口，空载低速排气3分钟；

3. 两路泵最大输出压力不可同时长期25MPa满负荷，建议单路高压、一路中低压搭配；

4. 油液污染度控制NAS 8级以内，建议进油+回油双过滤；

5. 泄油管无背压，管路内径≥10mm，独立回油箱，不可与出油管路汇合；

6. 不同设计代号（85/95）外形尺寸、油口位置不同，新旧泵无法直接互换安装。

 八、与大金其他双联泵区分

1. V1515：双V15柱塞泵双联，两路均变量柱塞，两路高压可调；

2. VD系列：V柱塞泵+定量叶片泵组合双联，一路变量高压、一路定量低压；

3. V2323：同结构大排量双联柱塞泵，单泵23cc，大流量机型。
