日本大金(DAIKIN) VD系列双联泵

 日本大金DAIKIN VD系列双联泵完整产品说明

 一、产品定义与结构原理

VD系列并非双柱塞双联泵，是一体式复合双联泵：高压可变V系列柱塞泵 + 低压定量DS叶片泵同轴集成、单驱动轴输出，一套电机同时驱动两路独立液压油源，双回路互不干扰。

 核心结构

1. 主轴：同一输入轴同步驱动柱塞泵、叶片泵转子

2. 高压单元：V15/V38变量柱塞泵（压力补偿变量）

3. 低压单元：DS11P/DS12P/DS13P/DS14P定量叶片泵

4. 独立出油口：高压柱塞出油口、低压叶片出油口双油路

5. 变量控制组件：压力补偿控制阀（标准A型控制）

 二、核心产品优势

1. 高低压双回路节能

   设备快进/低压辅助动作由低压叶片泵供油；锁模、射胶、冲压等高压负载由柱塞泵独立变量供油，空载自动减小排量，大幅降低发热与耗电。

2. 一体化紧凑设计

   单泵体替代“柱塞泵+叶片泵两台独立油泵”，减少联轴器、油箱接口、安装空间，整机轻量化。

3. 低噪音、高可靠性

   继承V柱塞泵优化斜盘、油压平衡配流盘结构，运行噪音≤70dB；配流盘高耐磨涂层，抗液压油污染。

4. 两路压力独立可调

   柱塞泵高压段3档调压范围，叶片泵低压段稳定输出，双回路压力互不干涉。

5. 标准压力补偿变量

   标配A型压力补偿控制，负载压力升高自动减小输出流量，溢流损耗极低。

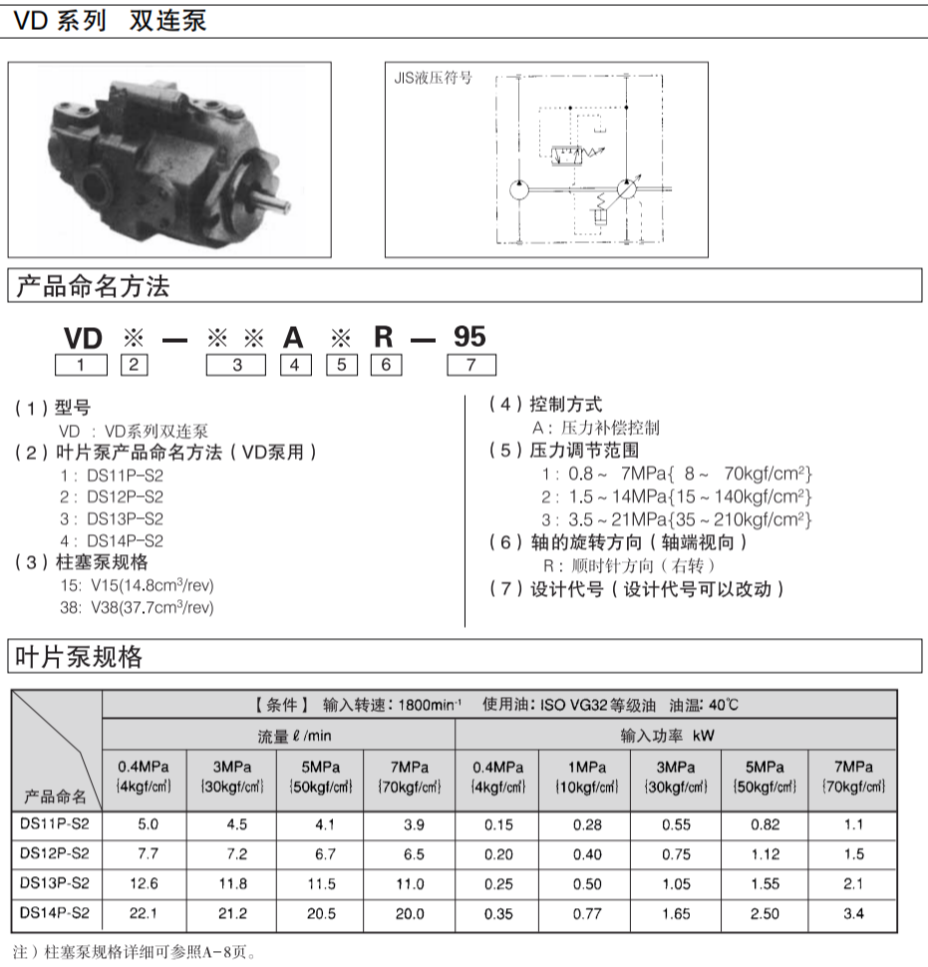

 三、型号完整命名规则（VD※-XXA※R-XX）

1. VD：系列代号=柱塞+叶片一体式双联泵

2. 第2位数字（叶片泵规格）

    - 1=DS11P-S2（最小排量叶片泵）

    - 2=DS12P-S2

    - 3=DS13P-S2

    - 4=DS14P-S2（大流量低压叶片泵）

3. 柱塞泵规格

    - 15：V15柱塞泵，理论排量14.8cc/rev

    - 38：V38柱塞泵，理论排量37.7cc/rev

4. A：控制方式=压力补偿变量控制（VD系列唯一标配控制）

5. 压力调节档位（柱塞泵高压范围）

    - 1：0.8～7MPa（8～70kgf/cm²）低压型

    - 2：1.5～14MPa（15～140kgf/cm²）中压型

    - 3：3.5～21MPa（35～210kgf/cm²）标准高压型（最常用）

6. R：轴旋转方向（轴端看向轴，R=顺时针右转；L=逆时针左转）

7. 末尾数字（95/90等）：工厂设计代号，安装尺寸通用互换

 常用完整型号举例

- VD2-15A3R-95：DS12叶片泵+V15柱塞泵，3.5~21MPa高压，顺时针轴

- VD4-38A3R-95：DS14大流量叶片泵+V38大排量柱塞泵，注塑机主力型号

 四、关键技术规格参数

 1. 柱塞泵单元（V15/V38）

 2. 叶片泵单元（DS系列，测试条件：1800r/min，ISO VG32，40℃）

定量低压输出，最高使用压力7MPa，用于快速进给、辅助顶出、冷却回路等低压动作。

- DS11P：最小流量，小吨位机床/小型注塑机

- DS12P：中小流量，50~100T注塑机通用

- DS13P：中流量，100~200T注塑机

- DS14P：大流量，200T以上大型注塑、压铸机

 3. 通用工况参数

1. 适用液压油：ISO VG32/VG46抗磨液压油（含水乙二醇需特殊密封）

2. 油温范围：20～60℃（最佳40±5℃）

3. 吸油真空度：≤-20kPa，建议加装吸油过滤器100μm以上

4. 容积效率：高压柱塞泵≥94%，叶片泵≥88%

5. 整机重量：VD15系列约13~15kg；VD38系列约26~29kg

 五、液压控制逻辑（双回路工作模式）

1. 快速空行程

   合模快进、射胶前进、顶出退回：负载压力低，叶片泵+柱塞泵双泵合流，大流量快速移动，缩短循环时间。

2. 高压锁模/保压

   模具锁紧、产品保压阶段：系统压力升高，柱塞泵变量机构自动减小排量，仅柱塞泵独立高压供油；叶片泵低压卸荷，几乎无溢流损耗，节能降噪。

3. 冷却/辅助回路

   低压持续动作（料筒冷却、抽芯辅助）可单独由叶片泵供油，柱塞泵零输出、空载省电。

 六、典型应用场景

1. 注塑成型机（主力配套）

   小型、中型卧式注塑机，合模+射胶双独立油路，是大金VD泵最主流使用场景。

2. 压铸机、橡胶硫化机

   高压锁模+低压快速开合模双系统。

3. 自动化液压机床、油压冲床

   滑块快速进给+高压冲压分离油路。

4. 小型液压试验机、工装夹具液压站

   需要高低压两路独立动力的紧凑型液压单元。

 七、安装与使用注意事项

1. 安装方向：标准水平安装；禁止倒置、倾斜超过15°，避免气蚀。

2. 驱动同轴度：电机与油泵联轴器同轴度≤0.05mm，禁止刚性直连硬顶轴。

3. 油液清洁度：系统加装回油过滤器NAS 8级以内，新设备试运行72小时更换液压油。

4. 调压顺序

   ①先调低压叶片泵溢流阀（≤7MPa）；②再调柱塞泵高压控制阀，严禁超21MPa长期运行。

5. 启动规范

   首次使用需松开油泵排气螺钉，灌满液压油后空载运行5~10分钟再带负载。

 八、与大金其他双联泵区分

1. VD系列：柱塞+叶片复合双联（高低压搭配，节能首选）

2. V1515系列：双V15柱塞泵双联，两路均高压变量，适用于双高压独立系统

3. VZ双联：大排量高压柱塞双联，用于重型工程机械、大型液压机

 九、备品核心配件

柱塞泵组件：柱塞滑靴、配流盘、缸体、回程盘、变量斜板；

叶片泵组件：叶片、定子、转子、侧板；

通用件：油封、压力控制阀弹簧、调压螺钉、吸油法兰。

大金DAIKIN柱塞泵样本：大金柱塞泵样本.pdf
