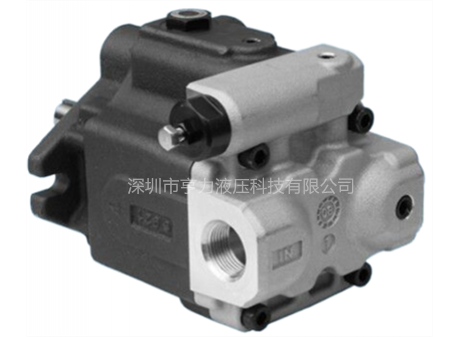

ARL1 系列是 YUKEN 油研专为小流量领域设计的紧凑型压力补偿控制斜盘式变量柱塞泵，融合了 A 系列 / AR 系列成熟技术，主打超小型、轻量化、低噪声、高效率四大核心优势，适配中小流量中高压液压系统，广泛应用于工业自动化与移动机械领域。
一、产品核心定位与优势
核心优势 | 具体表现 | 价值 |
超小型 | 体积比 A 系列减小约 40% | 适配空间受限设备，降低整机设计难度 |
轻量化 | 重量≤16.5kg，比 A 系列轻约 30% | 便于安装与搬运，减少设备承重负荷 |
低噪声 | 1m 处噪声≤76dB (A)，7MPa/1500rpm 时低至 55dB (A) | 适合静音车间、实验室等对噪音敏感环境 |
高效率 | 容积效率≥94%，总效率≥88% | 节能降耗，降低系统发热与运行成本 |
高可靠 | 配流盘耐磨涂层 + 柱塞间隙优化，适配 NAS 10 级清洁度 | 延长使用寿命，减少维护频次 |
灵活控制 | 压力补偿控制 (FR)，自动调节排量 | 保压节能，实现系统压力精准控制 |
二、型号编码规则（以 ARL1-16-FR01C-20 为例）
代码段 | 含义 | 可选值 / 说明 |
ARL1 | 系列标识 | 小排量紧凑型变量柱塞泵（固定） |
-6/-8/-12/-16 | 公称排量 | 6=6.2cm³/rev；8=8.2cm³/rev；12=12.3cm³/rev；16=16.3cm³/rev |
F/L | 安装方式 | F = 法兰安装（标准）；L = 脚座安装 |
R/L | 旋转方向 | R = 顺时针（轴端视角，标准）；L = 逆时针 |
01 | 控制方式 | 01 = 压力补偿控制（FR，标准配置） |
C/H/K | 压力等级 | C=2.0–16MPa；H=2.5–21MPa；K=3.0–28MPa |
20/30 | 设计序列号 | 20 = 标准型；30 = 特殊接口 / 规格 |
三、完整技术参数表（全排量对比）
参数 | ARL1-6 | ARL1-8 | ARL1-12 | ARL1-16 |
公称排量 | 6.2cm³/rev | 8.2cm³/rev | 12.3cm³/rev | 16.3cm³/rev |
最小排量 | 0.6cm³/rev | 0.8cm³/rev | 1.2cm³/rev | 1.6cm³/rev |
额定压力 | 16MPa（C 型） | 16MPa（C 型） | 16MPa（C 型） | 16MPa（C 型） |
最高压力 | 28MPa（K 型） | 28MPa（K 型） | 28MPa（K 型） | 28MPa（K 型） |
额定转速 | 1800r/min | 1800r/min | 1800r/min | 1800r/min |
最高转速 | 2400r/min（短时间） | 2400r/min | 2400r/min | 2400r/min |
最低转速 | 600r/min | 600r/min | 600r/min | 600r/min |
容积效率 | ≥94% | ≥94% | ≥95% | ≥95% |
总效率 | ≥88% | ≥89% | ≥90% | ≥90% |
噪声 (1m 处) | ≤72dB(A) | ≤73dB(A) | ≤75dB(A) | ≤76dB(A) |
重量 (F 型) | 约 12.5kg | 约 13.2kg | 约 14.8kg | 约 16.5kg |
吸油压力 | -0.0167～+0.05MPa | 同左 | 同左 | 同左 |
壳体泄油压力 | ≤0.1MPa（稳态），≤0.5MPa（冲击） | 同左 | 同左 | 同左 |
四、结构与控制原理
斜盘式结构设计：通过改变斜盘倾角调节柱塞行程，实现排量连续可变，响应速度快，控制精度高
- 压力补偿控制 (FR)：
负载压力低于设定值时，泵输出最大排量，满足系统流量需求
负载压力达到设定值时，自动减小斜盘倾角，排量降至最小，实现保压节能、低发热
压力设定范围：C 型 2.0–16MPa，H 型 2.5–21MPa，K 型 3.0–28MPa
优化配流技术：采用特殊配流盘设计，减少液压冲击与噪声，提高容积效率
高抗污染设计：配流盘表面耐磨涂层 + 柱塞与缸体间隙优化，提升抗污染能力，适配 NAS 10 级清洁度要求
灵活安装配置：支持法兰 / 脚座安装，顺时针 / 逆时针旋转，侧 / 后出油口可选，适配多种管路布局
五、典型应用场景
应用领域 | 具体设备 / 系统 | 核心优势 |
机床行业 | 数控车床、加工中心（卡盘 / 尾座 / 刀库）、磨床、铣床（进给系统） | 小流量精准控制 + 低噪声，不影响机床精度与工作环境 |
自动化设备 | 工业机器人关节、自动化生产线（定位夹紧 / 移栽机构）、液压升降平台 | 紧凑体积 + 快速响应，适配小型化、高节拍需求 |
小型橡塑机械 | 50–100 吨小型注塑机、吹塑机（注射 / 锁模）、橡胶硫化机 | 压力稳定 + 节能，降低设备能耗与油温 |
行走机械 | 小型挖掘机、装载机（先导控制）、压路机、叉车（工作装置） | 抗振动 + 耐冲击，适配移动设备恶劣工况 |
液压夹具 / 测试 | 工装夹具（快速夹紧）、液压测试台、疲劳试验机 | 高精度 + 低泄漏，保证定位精度与测试数据准确性 |
六、常见完整型号推荐
型号 | 核心配置 | 适用场景 |
ARL1-16-FR01C-20 | 16.3 排量，法兰，顺时针，16MPa，标准 | 小型注塑机、液压夹具 |
ARL1-16-FR01H-20 | 16.3 排量，法兰，顺时针，21MPa，标准 | 中型机床、自动化压机 |
ARL1-16-LR01K-20 | 16.3 排量，脚座，顺时针，28MPa，标准 | 行走机械、小型工程机械 |
ARL1-8-FR01C-20 | 8.2 排量，法兰，顺时针，16MPa，标准 | 精密机床、气动液压站 |
ARL1-12-FR01H-30 | 12.3 排量，法兰，顺时针，21MPa，特殊接口 | 进口设备配套、非标自动化 |
七、选型与安装维护要点
1. 选型指南
排量选择：小流量 (≤10L/min) 选 6/8 型，中流量 (10–25L/min) 选 12/16 型
压力等级：长期工作压力≤16MPa 选 C 型，≤21MPa 选 H 型，≤28MPa 选 K 型，避免长期满负荷运行
安装方式：空间充足选法兰 (F)，需要固定支撑选脚座 (L)
旋转方向：根据电机转向选择 R (顺时针) 或 L (逆时针)
2. 安装要求
吸油口高度≤1m，吸油管直径≥φ25，减少弯头与阻力
优先使用挠性联轴器，避免轴承受径向力；最大允许偏差≤0.1mm TIR，角度偏差≤0.2°
壳体泄油管单独接油箱，长度≤1m，确保壳内压力≤0.1MPa (稳态)
安装时加注口朝上，便于排气
3. 维护要点
首次运行 500 小时更换液压油与滤芯，后续每 2000 小时维护一次
保持油液清洁度≥NAS 10 级，推荐使用抗磨液压油 (ISO VG32/46)
定期检查泄油流量与压力，异常时及时排查故障
紧固螺栓扭矩控制在 55–75Nm，避免接头受力变形
八、总结
YUKEN 油研 ARL1 系列变量柱塞泵以紧凑、轻量、低噪、高效的特点，为小流量中高压液压系统提供理想解决方案，特别适合空间受限、对噪音敏感、注重节能的应用场景。凭借压力补偿控制技术，可实现自动流量调节与保压节能，降低系统能耗与发热，延长设备使用寿命。
