Eaton Vickers（伊顿威格士）PFB系列 直轴定量轴向柱塞泵
官方样本编号：658-C（中文技术手册）
PFB = Fixed Displacement Straight Axis Axial Piston Pump 直轴定量轴向柱塞泵（开式回路）
一、产品概述
威格士PFB为定量、直轴、7柱塞结构轴向柱塞泵，属于开式回路使用；对应变量版本为PVB系列。
适用：液压站、机床、橡塑机械、通用工业液压、固定流量供油系统。
核心优势
1. 结构简洁、零件少，现场维修便捷
2. 容积效率高、功率密度大、体积紧凑
3. 可选法兰安装 / 脚架安装
4. SAE标准油口法兰，通用性强

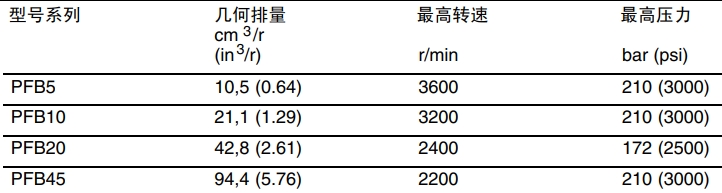

二、型号规格基础参数
| 型号 | 几何排量 cm³/r | in³/r | 最高转速 (抗磨液压油) | 额定连续压力 |
|---|---|---|---|---|
| PFB5 | 10.55 | 0.64 | 3600 rpm | 210 bar (3000 psi) |
| PFB10 | 21.10 | 1.29 | 3200 rpm | 210 bar (3000 psi) |
| PFB20 | 42.80 | 2.61 | 2400 rpm | 172 bar (2500 psi) |
| PFB45 | 94.40 | 5.76 | 2200 rpm | 210 bar (3000 psi) |
> ⚠ 使用水乙二醇/乳化液介质时，允许压力、最高转速需要下调，详见原厂样本。
三、型号编码释义（通用格式）
示例：PFB10-RY-31
`PFB` | `10` | `R` | `Y` | `31`
1. PFB：系列代号，定量直轴柱塞泵
2. 规格代码：5 / 10 / 20 / 45
3. 旋转方向（从驱动端看）
- R = Clockwise 顺时针
- L = Counter-clockwise 逆时针
4. 轴伸形式
- Y：SAE花键轴（最常用）
- 无标注/F：平键轴
5. 安装&密封版本（后缀代码10/22/31等）
- 10：标准法兰安装
- 22：特殊密封/低温用油封
- 31：脚架安装版本
> 完整编码表请查阅658-C样本。
四、工作介质与使用条件
1. 推荐介质：ISO VG32 / VG46 / VG68 抗磨液压油（矿物油）
2. 运动粘度：正常运行 20～40 mm²/s；允许区间10～100 mm²/s
3. 油温：标准 -20℃ ～ +80℃
4. 油液清洁度：最低NAS 8级；建议油箱吸油过滤器100μm，压力管路10μm过滤器
5. 吸油条件
- 绝对吸入压力 ≥0.8 bar（严禁负压过低，容易气蚀）
- 吸油管径不得缩小、管路尽量短少弯头
五、安装要求
1. 安装方式
- SAE 4螺栓法兰（标准）；可选铸铁脚架
2. 对中要求
电机与泵同轴度误差≤0.05mm；禁止刚性强行对中，推荐弹性联轴器
3. 管路
- 吸油口＞出油口尺寸；吸油管路不漏气（漏气直接噪声大、磨损加剧）
4. 泄油口
✅ 重要！壳体泄油口必须单独回油箱，严禁接入压力管路
泄油背压持续不得＞0.5bar，否则损坏油封。
六、启动与试运行规程
1. 首次使用：从壳体泄油口加注液压油，预先润滑轴承与柱塞组件
2. 点动电机数次，确认转向正确（禁止反转长时间运转）
3. 空载运行15～30分钟，逐步加载；观察噪声、温升、泄漏
4. 正常工作壳体温升≤40℃，壳体最高温度不超过90℃
七、常见故障简易排查
1. 噪音大、抖动
→ 吸油漏气、油位低、吸油滤芯堵塞、气蚀、联轴器不同心
2. 压力上不去、流量不足
→ 柱塞/配流盘磨损、内部间隙过大；油温过高粘度太低
3. 轴端外泄漏
→ 泄油背压过高、油封老化、泵内部磨损产生高温
4. 壳体异常发热
→ 长期过载、油液粘度不合适、泄油不畅
