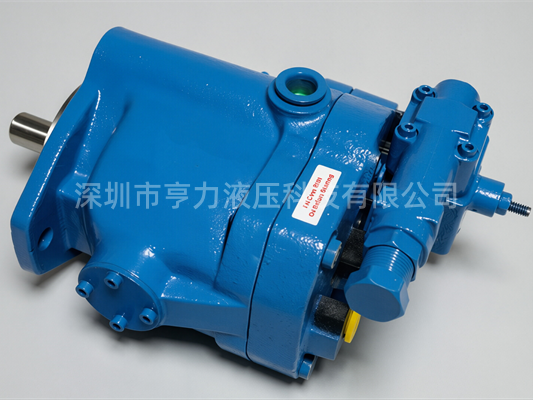

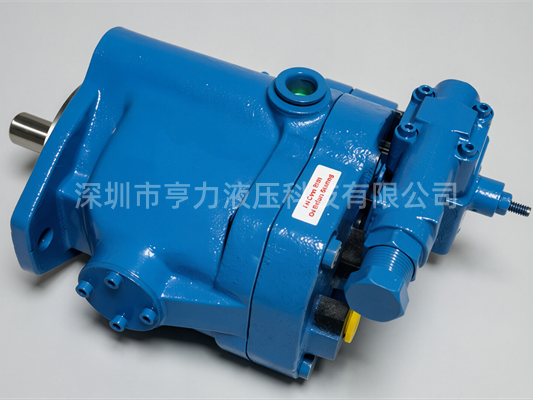

VICKERS威格士 PVQ13 变量柱塞泵
一、基础技术参数
| 项目 | 参数 |
|---|---|
| 型号系列 | PVQ13（轴向变量柱塞泵，低噪音工业款） |
| 理论排量 | 13.8 cc/r（0.843 in³/rev） |
| 最高持续压力 | 140 bar (2000 psi) |
| 峰值压力 | 155 bar（短时间） |
| 额定转速 | 1800 rpm |
| 转速范围 | 500～1800 rpm |
| 旋转方向 | R = 顺时针（轴端视），L = 逆时针 |
| 标准安装法兰 | A2（SAE A 两孔法兰） |
| 标准油口 | SE（后端油口）、SS（侧面油口） |
| 标准轴 | 1：平键轴；3：9 齿花键轴 |
| 标准密封 | S：丁腈橡胶 NBR；F：氟橡胶 FKM |
| 设计编号 | 10 / 20（外形安装尺寸通用） |
| 主流控制方式 | C14（压力补偿 138bar 标准）、CM 低压补偿、C14VB 负载敏感、CG 远程压力控制、CD 电控双压、UV 蓄能卸荷 |
二、Vickers变量柱塞泵PVQ13型号编码释义（标准格式）
**PVQ13-A2R-SE1S-20-C14-XX**
1. PVQ13：系列规格
2. A2：SAE A安装法兰
3. R/L：旋向
4. SE/SS：油口布置
5. 1/3：轴形式
6. S/F：密封材质
7. 10/20：泵体设计号
8. 控制总成（C14/CM7/C14VB/CGD等）
三、威格士柱塞泵PVQ13系列型号（现货流通主流型号）
1. PVQ13-A2R-SE1S-20-C14 2. PVQ13-A2R-SE1S-20-C14-11 3. PVQ13-A2R-SE1S-20-C14-12 4. PVQ13-A2R-SE1S-20-C14-13 5. PVQ13-A2R-SE1S-20-C14V11B 6. PVQ13-A2R-SE1S-20-C14V11P 7. PVQ13-A2R-SE1S-20-C14VB 8. PVQ13-A2R-SE1S-20-C14VCB 9. PVQ13-A2R-SE1S-20-C14VCP 10. PVQ13-A2R-SE1S-20-CGD 11. PVQ13-A2R-SE1S-20-CGD-30 12. PVQ13-A2R-SE1S-20-CM7 13. PVQ13-A2R-SE1S-20-CM7-12 14. PVQ13-A2R-SE1S-20-CD14 15. PVQ13-A2R-SE1S-20-UV 16. PVQ13-A2R-SE3S-20-C14 17. PVQ13-A2R-SE3S-20-C14VB 18. PVQ13-A2R-SE1F-20-C14（氟橡胶密封） 19. PVQ13-A2R-SS1S-20-C14（侧面油口） 20. PVQ13-A2R-SS1S-20-C14VB | 21. PVQ13-A2R-SS3S-20-CGD 22. PVQ13-A2L-SE1S-20-C14（左旋） 23. PVQ13-A2L-SE1S-20-C14VB 24. PVQ13-A2L-SE1S-20-CM7 25. PVQ13-A2L-SS1S-20-C14 26. PVQ13-A2R-SE1S-10-C14（10设计号老款） 27. PVQ13-A2R-SE1S-10-C14VB 28. PVQ13-A2R-SE3F-20-C14 29. PVQ13-A2R-SS1F-20-CGD 30. PVQ13-A2L-SE3S-20-C14 31. PVQ13-A2R-SE1S-20-C08（80bar压力补偿） 32. PVQ13-A2R-SE1S-20-C10（100bar压力补偿） 33. PVQ13-A2R-SE1S-20-C12（120bar压力补偿） 34. PVQ13-A2R-SE1S-20-C14-20 35. PVQ13-A2L-SE1F-20-C14VB 36. PVQ13-A2R-SS3S-20-CM7 37. PVQ13-A2R-SE3S-20-CD14 38. PVQ13-A2L-SS1S-20-CGD 39. PVQ13-A2R-SE1S-20-C14VCB-13 40. PVQ13-A2R-SE1S-20-UV-12 |
四、型号后缀简要说明
- C14：标准压力补偿器，出厂预设138bar
- C14VB：压力补偿+负载敏感（外置泄油）
- C14VCP：负载敏感，堵泄油孔
- CGD：远程压力可调
- CM7：低压补偿（69bar）
- CD14：电控双压力等级
- UV：蓄能器回路卸荷阀
- 1=平键轴；3=9T花键轴
- S=NBR密封；F=FKM氟密封
- SE=后端进出油口；SS=侧向油口
