意大利DUPLOMATIC迪普马电磁阀全系列介绍
迪普马电磁阀分为电磁换向阀（开关式）、比例电磁换向阀、插装电磁球阀、防爆电磁阀、紧凑型气动液压电磁阀五大类，主流液压电磁换向系列如下：
一、迪普马电磁阀系列及说明

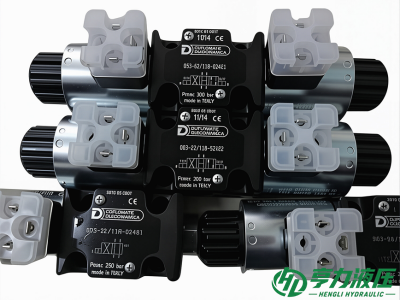

DS3 系列（ISO03 通径，6 通径）标准板式电磁换向阀，最高 350bar，最大流量 100L/min，机床、注塑通用，单 / 双头线圈可选
DS5 系列（ISO05 通径，10 通径）大流量板式换向阀，320bar，最大 150L/min，液压站、重型设备主油路控制
DS2 系列（微型 6 通径）小流量紧凑型，30L/min，夹具、小型工装回路
MD1D 系列叠加式电磁换向阀叠加阀专用，集成安装，节省油路块空间
DL2/DL3/DL3B 气动电磁阀气控直动 / 先导式，气动自动化产线、气缸控制
DSE 系列比例电磁换向阀电液比例控制，精准调速调向，高精度自动化设备
*DT3K/DK 防爆电磁阀ATEX 防爆认证，矿山、化工、油气危险工况使用
二、迪普马电磁阀型号明细表（覆盖 DS3/DS5/MD1D 主流系列）
序号 | 完整型号 | 所属系列 | 电压规格 | 阀机能简述 |

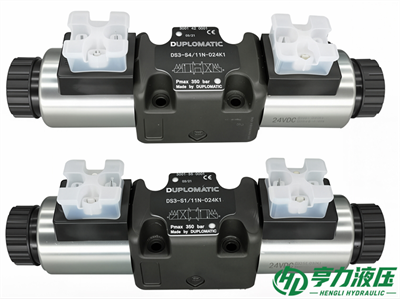

1 | DS3-S1/11N-D24K1 | DS3 | DC24V | 二位四通单电控弹簧复位 |
2 | DS3-S4/11N-D24K1 | DS3 | DC24V | 三位四通 O 型中位 |

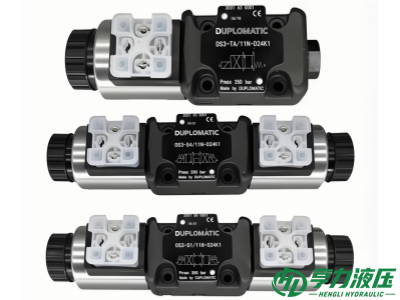

3 | DS3-TA/11N-D24K1 | DS3 | DC24V | 三位四通 Y 型中位 |
4 | DS3-TB/11N-A230K1 | DS3 | AC230V | 三位四通 H 型中位 |
5 | DS3-RK/11N-D24K1 | DS3 | DC24V | 三位四通机械定位无弹簧 |
6 | DS3-SA23/11N-D24K1 | DS3 | DC24V | 二位三通单电控 |
7 | DS5-S1/12N-D24K1 | DS5 | DC24V | 二位四通单电控弹簧复位 |
8 | DS5-S3/12N-D24K1 | DS5 | DC24V | 三位四通 M 型中位 |
9 | DS5-S4/12N-A110K1 | DS5 | AC110V | 三位四通 O 型中位 |
10 | DS5-TA/12N-D12K1 | DS5 | DC12V | 三位四通 P 型中位 |
11 | DS5-TB/12N-A230K1 | DS5 | AC230V | 三位四通 X 型中位 |
12 | MD1D-S11/50-D24 | MD1D 叠加阀 | DC24V | 叠加式二位四通换向 |
13 | MD1D-TA/50-D24 | MD1D 叠加阀 | DC24V | 叠加式三位四通换向 |
14 | DS3-S4/11N-D24K1/CM | DS3 | DC24V | 带手动应急按钮 |
15 | DS3-TA/11N-A110K1 | DS3 | AC110V | 单头交流线圈换向阀 |
16 | DS5-S2/12N-D24K1 | DS5 | DC24V | 三位四通 U 型中位 |
17 | DS3-GL/10N-D24K1 | DS3GL 数字型 | DC24V | 带 IO-Link 数字通讯阀 |
18 | DT3K-S2/10N-D24EX | DT3K 防爆系列 | DC24V | ATEX 防爆二位四通 |
19 | DL3-06/D24 | DL3 气动电磁阀 | DC24V | G1/4 先导气动阀 |
20 | DSE3-C16/10N-D24K1 | DSE 比例阀 | DC24V | 比例电磁换向阀 |
三、型号后缀代码释义（快速看懂型号）
电压：D24 = 直流 24V；A230 = 交流 230V；D12 = 直流 12V；A110 = 交流 110V
密封：N=NBR 矿物油标准密封；V=FPM 耐化学介质密封
防护：K1=IP65 带 LED 指示灯；EX = 防爆认证；CM = 手动应急顶杆
通径后缀：11N=DS3 6 通径；12N=DS5 10 通径
中位机能：S1/S2 = 二位；S3/S4/TA/TB/RK = 三位不同中位油路
