YUKEN油研电磁阀

油研电磁阀完整产品目录

油研电磁阀分直动式电磁换向阀（DSG主系列）、特殊改良DSG、先导式电液换向阀DSHG、防爆/节能/无冲击专用系列、电磁溢流阀BSG/S-BSG五大类，全部湿式电磁铁、板式标准ISO安装，适配机床、注塑、工程机械、自动化产线。

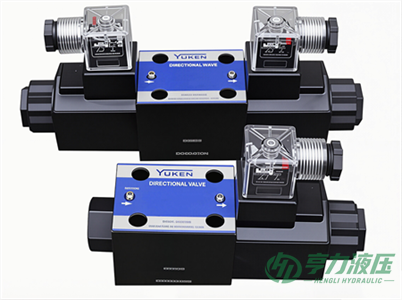

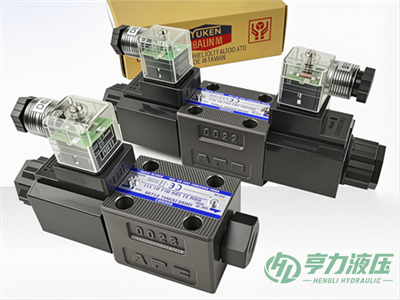

 一、YUKEN油研标准直动电磁换向阀 DSG 基础系列（用量最大）

 1. DSG-005 微型5通径（迷你紧凑型）

- 通径：5mm，最大流量15L/min，最高压力25MPa

- 定位：小型润滑单元、微型液压站、紧凑型设备

- 标准型号：DSG-005-2B2-D24-40、DSG-005-3C4-A220-4090

 2. DSG-01 6通径（通用小流量，1/4寸安装）

- 通径6mm，流量30~50L/min，压力21/25/31.5MPa

- 二位/三位四通，中位机能齐全（2B2、3C2、3C4、3C60等）

- 常用型号：

  DSG-01-2B2-D24-N1-50（二位四通弹簧复位DC24V）

  DSG-01-3C4-A220-N1-50（三位四通AC220V）

  DSG-01-3C60-D24-70（中位卸荷节能型）

 3. DSG-03 10通径（中流量，3/8寸）

- 通径10mm，流量80~100L/min，最高31.5MPa

- 机床、注塑机主换向、液压夹具标配

- 典型：DSG-03-3C4-D24-N1-50、DSG-03-2B3-A110-51T

 二、YUKEN油研DSG衍生特殊电磁阀系列（改良款）

1. E-DSG 低功耗5W节能电磁阀

   电磁铁功耗仅5W，长期通电不发热，注塑机、长时间待机设备专用

2. T-DSG 内置电子继电器型

   内置浪涌吸收、驱动继电器，简化电控接线

3. G-DSG / S-DSG 无冲击静音电磁阀

   G=流量缓冲无冲击；S=低振动降噪，精密机床、伺服系统

4. HE-DSG 防爆隔爆电磁阀

   B1防爆标识，化工、油气、粉尘防爆环境，型号DSG-01-3C4-D24-B1-50

5. F-DSG 带手动顶杆加长型、L带导线盒DIN插座款

6. DSG-007 新款微型阀

   替代005升级款，ISO标准安装，低压降、响应更快

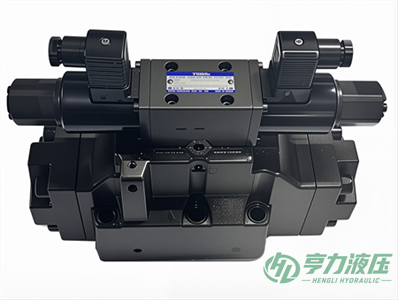

 三、YUKEN油研先导式电液换向阀 DSHG（大流量电磁阀，电磁先导驱动主阀芯）

流量远超DSG，高压大油缸、锻压、大型注塑机使用，电磁头同DSG-01规格：

1. DSHG-03：10通径先导，主阀适配中小系统

2. DSHG-04：16通径，流量200L/min

3. DSHG-06：22通径，流量300L/min

4. DSHG-10：32通径，超大流量500L/min

- 无冲击款：S-DSHG、G-DSHG

- 常用型号：DSHG-06-3C4-D24-N1-52、DSHG-04-3C60-A220-51

 四、YUKEN油研电磁溢流阀（电控压力电磁阀 BSG/S-BSG）

电信号远程调压、卸荷，属于电磁控制压力阀：

1. BSG-03 / S-BSG-03（10通径）

2. BSG-06 / S-BSG-06（20通径）

3. BSG-10（32通径）

- 型号示例：S-BSG-03-2B3B-D24-N1-L-52T（静音电磁溢流阀）

 五、油研电磁阀型号完整编码规则（以DSG-01-3C4-D24-N1-50为例）

1. DSG：直动电磁换向阀；DSHG：电液换向阀；BSG：电磁溢流阀

2. 01/03/06：通径规格

3. 3C4：阀机能（位数+中位机能）

   - 2B2：二位四通弹簧复位

   - 3C2：三位四通O型中位

   - 3C4：三位四通Y型中位

   - 3C60：三位四通中位卸荷

4. D24=DC24V；D12=DC12V；A110=AC110V；A220=AC220V

5. N1：标准湿式电磁铁；B1：防爆；S：无冲击；G：缓冲静音

6. 50/70/52：设计版本、流量规格后缀

 六、官方样本目录获取渠道

1. 日本原厂完整目录 E-CATALOG（E册：方向控制阀）

   官方PDF：Cat.E-Edit1C（包含全部DSG/DSHG/G-DSG/防爆系列参数、尺寸、机能图）

2. 国内油研中文官网2026完整版样本：《方向控制阀分册》，含DSG全系列选型、安装尺寸、中位机能表

3. 配套图纸：2D/3D CAD安装图、线圈接线图、叠加阀油路配板尺寸

 七、选型速查表（系列-通径-流量-压力）

YUKEN油研液压阀全系列：

方向控制阀、压力控制阀、流量控制阀、叠加阀、比例阀、伺服阀、插装逻辑阀、单向阀/液控单向阀
