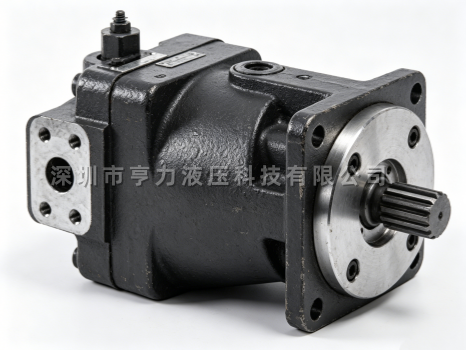

东京计器（Tokyo Keiki / 原TOKIMEC东机美）PH170F 柱塞泵说明
PH170F 属于 PHF 系列低噪音定量轴向柱塞泵，是在PH系列变量柱塞泵基础上开发的定量化版本，专为直驱系统、转速控制回路设计，相比同排量PH变量泵重量减轻约40%，结构更紧凑。

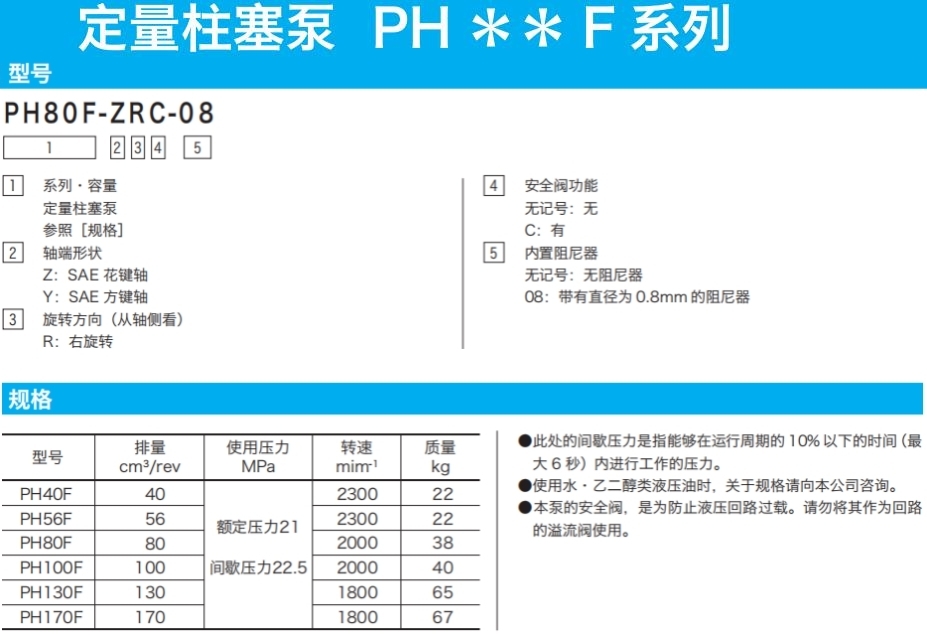

一、型号命名规则
PH170F 完整型号编码结构为：`PH170F - [轴端][旋转][安全阀] - [阻尼孔]`，各段含义如下：
| 编码段 | 含义 | 可选值 |
|---|---|---|
| PH170F | 系列 + 排量：定量柱塞泵，170cm³/rev | 固定标识 |
| 第 1 位（轴端） | 输出轴形式 | Z：SAE 渐开线花键轴Y：SAE 平键轴 |
| 第 2 位（旋转方向） | 从轴端看的旋转方向 | R：顺时针（右旋，标准）L：逆时针（左旋，需定制） |
| 第 3 位（安全阀） | 是否内置过载安全阀 | 无字符：不带安全阀C：内置安全阀 |
| 末尾（阻尼孔） | 内置阻尼孔规格 | 无字符：无阻尼孔08：内置 φ0.8mm 阻尼孔 |
典型完整型号示例：
- PH170F-ZRC-08：花键轴、右旋、带安全阀、带0.8mm阻尼孔（最常用型号）
- PH170F-ZR：花键轴、右旋、无安全阀、无阻尼孔
- PH170F-YRC：平键轴、右旋、带安全阀、无阻尼孔
二、核心性能参数
以下为官方手册标注的PH170F额定参数：
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 几何排量 | 170 cm³/rev | 定量不可调 |
| 额定工作压力 | 21 MPa | 连续工作 |
| 间歇工作压力 | 22.5 MPa | 工作时间≤运行周期 10%，单次最长 6 秒 |
| 最高允许转速 | 1800 min⁻¹（rpm） | 额定转速 |
| 整机重量 | 约 67 kg | 标准配置 |
| 轴端规格（花键 Z 型） | SAE 渐开线花键，13 齿，8/16 DP，压力角 30°大径 φ43.71₋₀.₁₃，小径 φ37.36₋₀.₄₆ | 平底齿面基准 |
| 吸油口规格 | SAE J518C 标准，2-1/2" 法兰接口 | 需另行选配法兰盘 |
| 排油口规格 | SAE J518C 标准，1-1/2" 法兰接口 | 需另行选配法兰盘 |
| 泄油口规格 | G3/4 螺纹 | 含压力表接口 G1/4 |
三、产品主要特点
1. 轻量化设计：基于PH变量泵平台定量化优化，重量相比同排量PH变量泵降低约40%，安装空间更小。
2. 过载保护可选：可内置安全阀，防止液压回路过载冲击；注意该安全阀仅作泵本体保护，不可作为系统主溢流阀使用。
3. 低噪音运行：继承PH系列高刚性泵体与低噪音结构设计，运行平稳、声压低，适合对噪音有要求的工业场景。
4. 高可靠性：采用带耐磨铜套的缸体、高承载能力轴承，抗污染能力强，使用寿命长。
5. 适用介质：标准适配矿物型液压油；使用水-乙二醇等难燃液时需向厂家确认特殊规格。
补充说明
需注意区分 PH170（变量柱塞泵） 与 PH170F（定量柱塞泵）：PH170为变量型，支持压力补偿、负载敏感、电控等多种控制方式，额定压力最高28MPa；而PH170F为定量型，仅通过转速调节流量，额定压力21MPa，主打轻量化与直驱场景。
