一、产品定位与系列说明

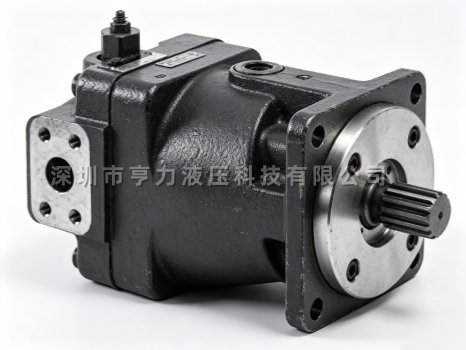

东京计器（TOKYO KEIKI，原东机美TOKIMEC）PH56F属于PHF系列低噪音定量轴向柱塞泵，是PH系列变量柱塞泵的定量衍生版本，专为直驱转速控制系统设计；相比同排量的PH变量泵，重量降低约40%，结构更紧凑，部分型号可内置过载保护溢流阀。
二、型号命名规则与常见完整型号

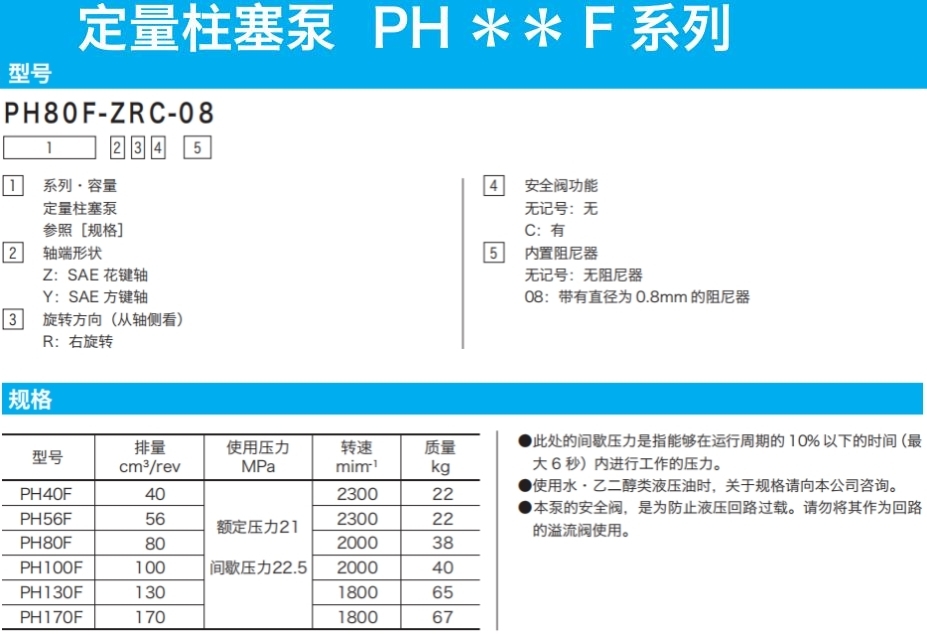

型号编码规则
以典型完整型号 `PH56F-ZRC-08` 为例，各段编码含义如下：
1. PH56F：基础型号，代表PH系列定量柱塞泵，公称排量为56 cm³/rev
2. 轴端形式
- Z：SAE标准花键轴
- Y：SAE标准方键轴
3. 旋转方向
- R：从轴端视角为右旋（顺时针旋转）
4. 安全阀配置
- C：内置过载安全阀
- 无标记：无内置安全阀
5. 阻尼孔配置
- 08：内置φ0.8mm阻尼器
- 无标记：无内置阻尼器
市场常见完整型号
- PH56F-ZR（花键轴、右旋、无安全阀、无阻尼）
- PH56F-ZRC（花键轴、右旋、带安全阀、无阻尼）
- PH56F-ZRC-08（花键轴、右旋、带安全阀、带0.8mm阻尼）
- PH56F-YR（方键轴、右旋、无安全阀、无阻尼）
- PH56F-YRC-08（方键轴、右旋、带安全阀、带0.8mm阻尼）
三、核心技术参数
| 参数项 | 规格数值 |
|---|---|
| 公称排量 | 56 cm³/rev |
| 额定工作压力 | 21 MPa |
| 间歇工作压力 | 22.5 MPa |
| 最高允许转速 | 2300 r/min |
| 整机质量 | 22 kg |
> 注：间歇压力指仅可在运行周期的10%以内（单次最长6秒）使用的压力上限，长期超额定压力使用需咨询原厂；内置安全阀仅用于泵本体过载保护，不可替代系统主溢流阀。
四、产品核心特点
1. 轻量化紧凑结构：在PH变量泵基础上优化，同排量下重量减少约40%，安装空间需求更低
2. 低噪音运行：高刚性泵体搭配专属降噪结构，运行噪音表现优异
3. 可选过载保护：可内置溢流安全阀，提供基础回路过载防护
4. 高可靠性：采用耐磨铜合金缸体与高承载轴承，抗污染能力强、使用寿命长
5. 适配直驱系统：定量输出特性匹配转速控制类直驱液压系统
