东京计器 PHF定量柱塞泵
PH**F系列是东京计器（Tokyo Keiki，原东机美Tokimec）推出的低噪音定量轴向柱塞泵，基于同品牌PH高压变量柱塞泵平台衍生开发，将变量结构改为定量结构并实现轻量化，主要适配转速控制型液压系统与直接驱动（D.D.P）场景。
一、型号命名规则
以典型型号 `PH80F-ZRC-08` 为例，命名结构拆解如下：
| 段位 | 标识含义 | 可选规格说明 |
|---|---|---|
| PH + 数字 + F | 系列 + 排量 + 定量标识 | PH = 柱塞泵基础系列；数字为公称排量（单位：cm³/rev）；F=Fixed 定量型 |
| 第一位后缀（轴端） | 轴伸连接形式 | Z：SAE 标准花键轴；Y：SAE 标准方键轴 |
| 第二位后缀（转向） | 轴旋转方向 | R：右旋（从轴伸端视角顺时针旋转） |
| 第三位后缀（安全阀） | 内置溢流阀配置 | 无标记：无内置安全阀；C：内置溢流安全阀，防止回路过载 |
| 末段后缀（阻尼器） | 阻尼孔配置 | 无标记：无阻尼器；08：内置 φ0.8mm 阻尼器，优化压力脉动 |
二、核心规格参数
全系列统一压力等级，不同排量对应不同最高转速与重量，参数如下表所示：

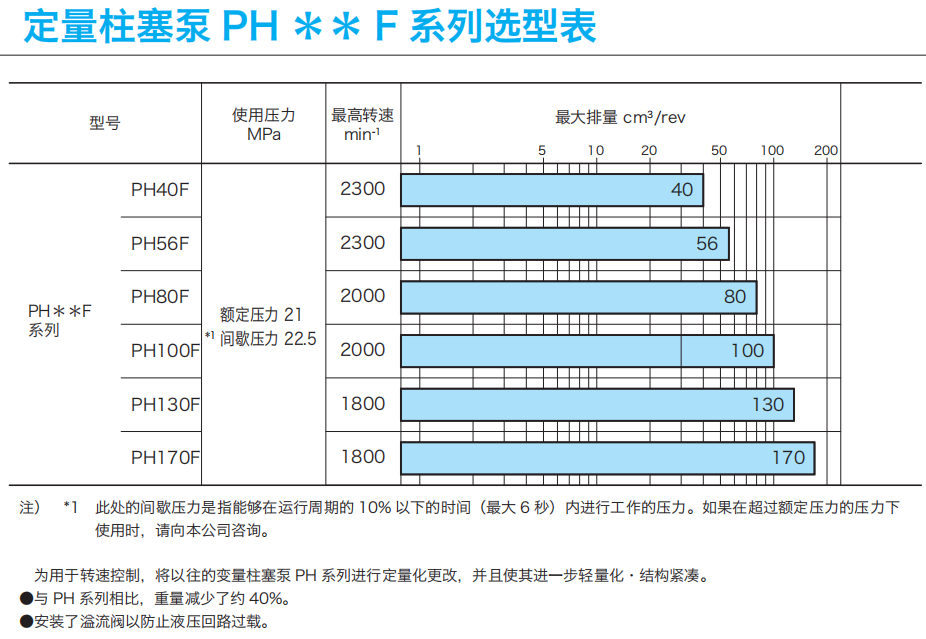

| 型号 | 公称排量（cm³/rev） | 额定压力（MPa） | 间歇压力（MPa） | 最高转速（min⁻¹） | 净重（kg） |
|---|---|---|---|---|---|
| PH40F | 40 | 21 | 22.5 | 2300 | 22 |
| PH56F | 56 | 21 | 22.5 | 2300 | 22 |
| PH80F | 80 | 21 | 22.5 | 2000 | 38 |
| PH100F | 100 | 21 | 22.5 | 2000 | 40 |
| PH130F | 130 | 21 | 22.5 | 1800 | 65 |
| PH170F | 170 | 21 | 22.5 | 1800 | 67 |
> 备注：间歇压力指仅可在运行周期10%以内（单次最长6秒）使用的压力；全系列适配常规液压油，适用黏度范围为15~400mm²/s。
三、产品核心特点
1. 轻量化紧凑设计：相较同排量的PH变量柱塞泵，整体重量降低约40%，适配空间受限的设备安装场景。
2. 低噪音运行：继承PH系列的高刚性泵体与低噪音结构设计，运转噪声更低，适合对声环境有要求的机床、专用设备。
3. 集成化保护：支持选配内置溢流安全阀，无需额外外接阀件即可实现液压系统压力过载保护，简化回路设计。
4. 配置灵活可选：轴端形式、安全阀、阻尼器均可按需组合选配，适配不同的驱动连接与回路特性需求。
5. 高可靠性：沿用PH系列成熟的柱塞滑靴、缸体配流结构，容积效率高、抗污染能力强，使用寿命长。
四、全系列相关型号
1. 基础排量型号（全系列共6个标准排量）
PH40F、PH56F、PH80F、PH100F、PH130F、PH170F
2. 典型完整配置型号示例
- PH40F-YR：40排量、SAE方键轴、右旋、无安全阀、无阻尼器
- PH56F-ZRC-08：56排量、SAE花键轴、右旋、带安全阀、带φ0.8mm阻尼器
- PH80F-ZRC-08：行业主流常用规格，80排量、花键轴、带安全阀与阻尼器
- PH130F-ZRC：130排量、SAE花键轴、右旋、带安全阀、无阻尼器
- PH170F-ZRC-08：大排量规格，170排量、全配置版本
> 补充说明：该系列为单泵标准规格，双联泵组合、特殊轴端/安装形式可向原厂定制；若需更高压力等级的定量柱塞方案，可参考同品牌其他系列。
