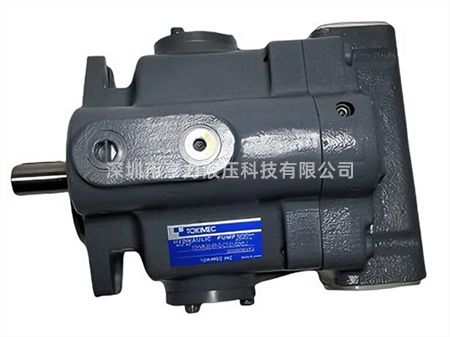

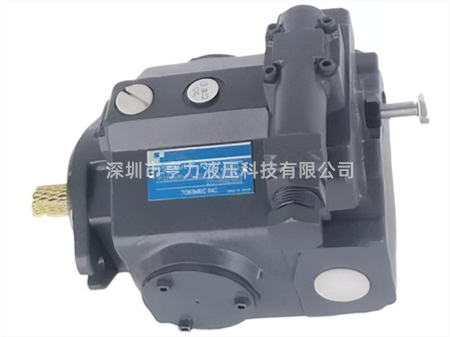

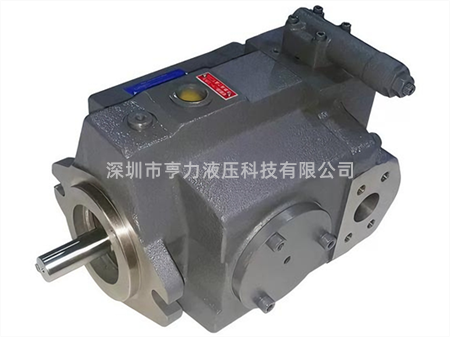

东京计器PH56系列高压变量柱塞泵规格参数

PH56系列为斜盘式轴向高压变量柱塞泵，是东京计器PH系列重载机型的代表型号，主打低噪音、长寿命与灵活控制，广泛应用于注塑机、压铸机、机床、冶金设备等工业液压系统。

 一、核心基础参数

 二、控制方式选型

PH56系列支持多种控制型式，可匹配不同工况需求，常见配置包括：

- 压力补偿控制（如ZRC后缀型号）：达到设定压力后自动减小排量，实现稳压与节能

- 负载敏感控制：流量随负载需求自适应调节，大幅降低无用功耗与系统发热

- 电控比例控制（EDHS型）：通过外部电信号远程调节流量/压力，适配PLC自动化系统

- 扭矩限制控制：限制泵的输出扭矩，保护驱动电机与传动部件

- 复合控制（如CH-D型）：集成负载敏感+压力补偿+电控的三合一控制，兼顾节能效果与精准调控能力

 三、性能与结构特性

1. 低噪音运行

采用优化配流盘+消音槽结构，配合高刚性泵体设计，额定工况下噪音约65~68.5 dB(A)，较同级别常规柱塞泵低3~5 dB，适配精密车间与低噪要求场景。

2. 高效与长寿命

- 额定工况下容积效率≥94%~95%，整机总效率优异，系统发热小

- 缸体内置铜合金耐磨衬套，搭配重载承载轴承，额定工况下设计寿命≥20000小时

- 抗污染能力提升，可耐受NAS 1638 8级油液污染度

3. 紧凑化与拓展性

控制阀与泵体一体化集成，体积小巧，安装空间占用小；支持多泵组合（双联泵、三联泵），可满足多回路系统的流量需求。

 四、使用与介质要求

- 工作介质：推荐使用ISO VG32/VG46/VG68牌号抗磨液压油

- 推荐油液粘度：20~50 mm²/s（最佳工作区间），允许使用范围15~100 mm²/s

- 工作油温范围：10 ~ 60 ℃，低温环境启动前需进行预热空转

- 油液清洁度：建议不低于NAS 1638 7级，可显著延长元件使用寿命

- 吸油侧压力：≥ -0.03 MPa（绝对压力），避免吸空产生气蚀

- 泄油口压力：≤ 0.2 MPa，泄油管路需独立回油箱，不可与系统回油合并

 五、典型型号说明

PH56系列型号后缀对应不同安装、控制配置，典型型号示例：

- `PH56-10-ZRC`：标准压力补偿控制型变量泵

- `PH56-MSFYR-10-CH-D-10`：三合一复合控制型，面向高压重载节能工况

- `PH56F`：同排量定量柱塞泵版本（非变量型）

> 注：安装法兰尺寸、轴径、油口规格等机械参数需以官方正式样本或对应型号手册为准，不同控制配置的接口细节可能存在差异。

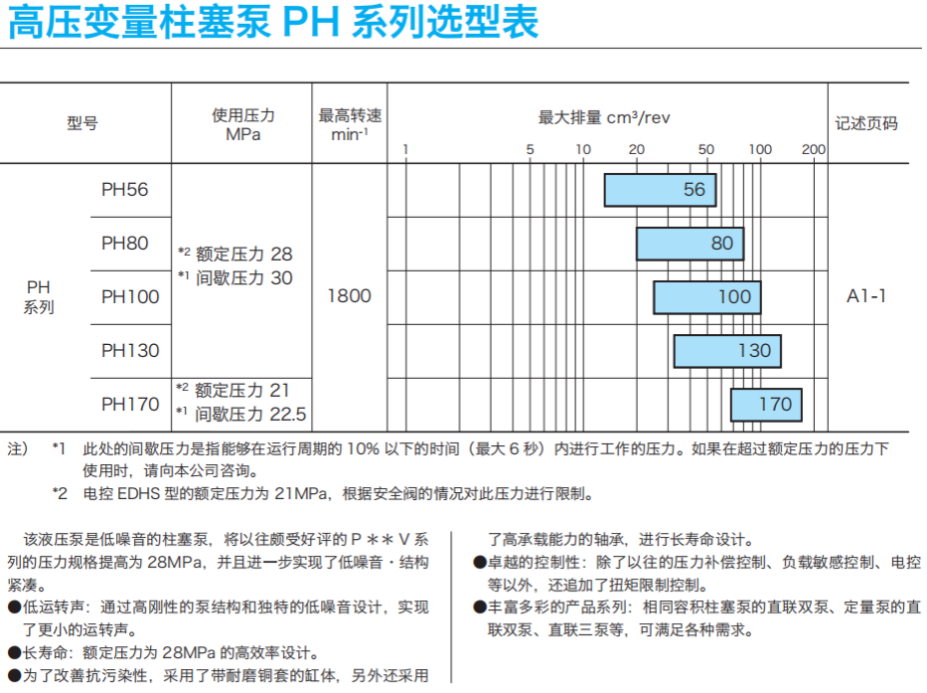

TokyoKeiki東京計器高压变量柱塞泵PH系列选型表
