力士乐A7VO系列斜轴式轴向柱塞变量泵产品介绍
一、基础定位与工作原理
**产品类型**：斜轴式轴向锥形柱塞变量泵，适用于**开式回路**静液压传动系统，特别适配**行走机械**与**工业领域**的高压、高负载应用。
**工作原理**：
- 采用**斜轴设计**的轴向锥形柱塞转子组，驱动轴与缸体轴线存在倾斜角
- 驱动轴带动缸体旋转，柱塞随缸体同步转动并在缸孔内往复运动
- 通过**调整斜轴角度**实现排量无级调节，流量与驱动转速和排量成正比
- 吸油行程：柱塞向外运动，油液通过配流盘吸油口进入；压油行程：柱塞向内运动，油液通过配流盘压油口排出
- 可**自吸**工作或与补油泵配合使用，适应不同系统需求

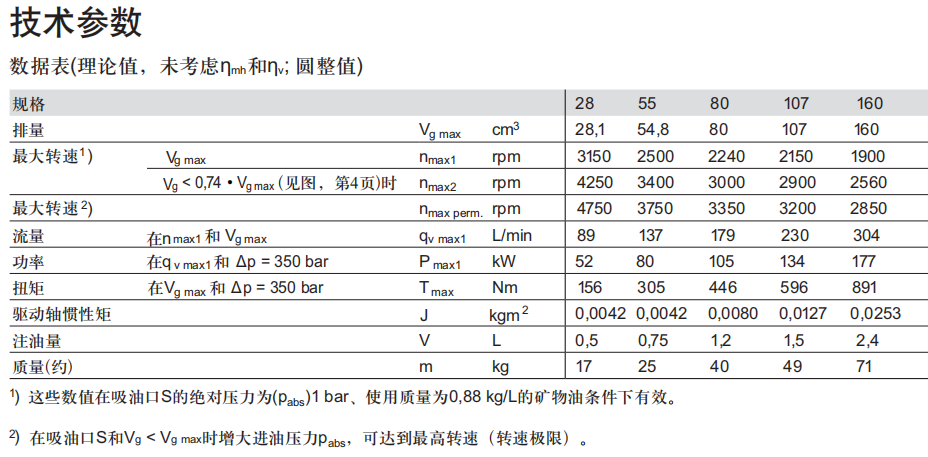

二、核心技术参数
| 参数类别 | 详细规格 |
|---------|---------|
| **排量范围** | 28/55/80/107/160/250/250H/355/500 cm³/r（系列63，分两个尺寸段：28~160和250~500） |
| **压力等级** | 连续压力：350 bar<br>峰值压力：400 bar（短时允许） |
| **转速范围** | 推荐转速：1500-2500 rpm<br>高速选项（250H）：最高可达3000 rpm |
| **液压油要求** | 最佳粘度：16-160 mm²/s（40℃时）<br>清洁度：ISO 4406 18/15级或更高 |
| **结构特点** | 配备**圆锥滚子驱动轴轴承**，刚性高，抗冲击能力强 |
| **效率指标** | 容积效率与机械效率优异，能量损失小，系统整体效率高 |
三、产品核心特点
1. **斜轴结构优势**
- **高刚性设计**，抗冲击和抗振动能力强，适合恶劣工况
- **锥形柱塞**设计，密封性能好，容积效率高
- **紧凑结构**，功率密度大，安装空间小
- **长寿命设计**，关键部件采用耐磨材料和高精度加工，延长使用寿命
2. **控制方式灵活多样**
- 提供**10余种控制装置**，满足不同应用需求
- 可根据负载变化自动调整泵输出，实现**节能运行**
- 部分控制方式带**电反馈功能**，实现流量闭环精准控制，调节精度误差≤1%
3. **应用适配性强**
- 适用于**行走机械**和**工业设备**，从低压到高压，从小流量到大流量全覆盖
- 具备良好的**抗污染能力**，适应工业现场和野外复杂工况
- 维护简便，关键部件可快速更换，降低维护成本
- 支持**通轴驱动**，可安装辅助泵，满足多回路系统需求
四、控制方式详解
A7VO系列提供全面的控制装置选择，适配各种工况：
| 控制类型 | 代码 | 特点与应用场景 |
|---------|------|--------------|
| **手动控制** | HD | 简单可靠，通过手动调节斜轴角度改变流量，适用于简单系统 |
| **液压控制** | DR | 压力补偿控制（恒压控制），根据系统压力自动调整流量，适用于需要稳定压力的系统 |
| | DRG | 远程调节压力控制，可通过外部信号远程设定系统压力 |
| | LR | 功率控制（恒功率控制），限制泵的输出功率，保护系统和发动机 |
| | LRD | 带集成式压力控制的功率控制，同时实现恒功率和恒压功能 |
| | LRG | 带远程调节压力控制的功率控制，可远程设定压力限制值 |
| **电气控制** | EP | 带比例阀的电动控制，通过电信号比例调节流量，响应快，适配自动化系统 |
| | EP2 | 24V电压输入，便于远程精准调控，适合需要精确流量控制的场合 |
| | LRDS | 负载敏感+电反馈控制，带位置传感器，实现流量闭环控制，精度高 |
| **组合控制** | 多种组合 | 可根据需求组合多种控制方式，实现复杂控制逻辑 |
五、典型应用领域
1. **工程机械**：挖掘机、装载机、起重机、压路机、摊铺机、混凝土泵车
2. **工业机械**：注塑机、压铸机、液压机、机床、折弯机、剪切机
3. **农业机械**：拖拉机、收割机、播种机、大型灌溉设备
4. **矿山与冶金**：矿山机械、冶金设备、大型压机辅助系统
5. **船舶与海洋工程**：船舶液压系统、海洋平台设备、港口机械
六、型号命名规则（示例）
A7VO160LRDH1/63R-NZD02K01
| 代码段 | 含义 |
|-------|------|
| A7VO | 产品系列：斜轴式轴向锥形柱塞变量泵，开式回路 |
| 160 | 排量：160 cm³/r |
| LRDH1 | 控制方式：带液压行程限制的负载敏感控制+集成压力控制 |
| 63 | 系列号：63系列 |
| R | 安装方式与轴伸类型 |
| NZD02K01 | 版本号与特殊配置 |
七、安装与维护要点
1. **安装**
- 确保泵轴与驱动轴同轴度，建议使用弹性联轴器，避免径向和轴向力过大
- 吸油管路直径不小于泵吸油口，避免过长或过多弯曲，减少吸油阻力
- 安装位置应保证良好的散热和通风，避免油温过高
- 固定螺栓需按规定扭矩拧紧，防止振动松动
2. **维护**
- 定期检查液压油清洁度和油位，按要求更换滤芯，保持油液清洁度达标
- 注意油液温度，避免长期高温运行（建议≤60℃），延长密封件寿命
- 定期检查泵的噪音和振动，发现异常及时处理，避免故障扩大
- 维护时注意控制装置的调整参数，如压力设定螺栓、功率设定螺栓等，确保系统正常运行
- 按规定周期更换液压油，推荐使用博世力士乐指定的液压油品牌和型号
