力士乐Rexroth液压泵综合维修指南
>主流机型：A10VSO/A4VSO/A4VG/A7VO变量柱塞泵、PVV定量叶片泵、PV7变量叶片泵、AZPF外啮合齿轮泵、PGH内啮合齿轮泵
>维修总则：先外部故障诊断，不要盲目解体；油液污染、进气、联轴器不同心、调节器阻尼孔堵塞是绝大多数故障根源；壳体泄油管必须单独回油箱，背压≤6bar
通用故障诊断（全部泵型共性）
1、压力不足、流量衰减、出力不够
- 油箱油位低、吸油管漏气、吸油滤芯堵塞，吸入空气、产生气蚀
- 油中杂质拉伤摩擦副，内泄漏增大；壳体泄油量明显超标是内部磨损典型特征
- 控制阀/溢流阀卡滞、调压错误；柱塞泵调节器阀芯、阻尼孔堵塞
2、啸叫、周期性异响、震动剧烈
- 高频尖啸＝进气、气蚀；沉闷金属撞击声＝轴承损坏；周期性脉动噪音＝摩擦副磨损
- 联轴器同轴度＞0.1mm，短期内损坏轴承、拉伤泵芯
3、泵体严重发热
- 内部磨损、大量高压油内泄节流发热；长期持续憋压溢流；油温长期＞65℃
4、轴头漏油、壳体渗油
- 骨架油封老化；传动轴油封位磨出环形凹槽，只换油封很快复发
- O形圈老化、装配扭曲；高压窜油冲击油封
分系列结构特点、易损件、报废标准与维修要点
（一）变量柱塞泵 A10VSO / A4VSO / A4VG / A7VO

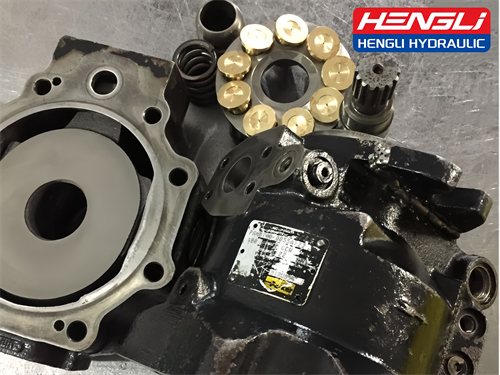

✅易损件：平面配流盘、柱塞‑滑靴组件、缸体（泵胆）、回程盘、斜盘、轴承、调节器阀芯/阻尼孔、全套密封件
>重点差异：平面配流盘可轻度研磨；球形配流盘（不二越）不能重磨，二者维修思路不可照搬
1. 力士乐A10VSO柱塞泵（工业开式，DR/DFR/DFLR/DFE电控）
- 调节器故障高发：LS负载敏感控制的阻尼小孔极易被油泥堵塞，禁止硬捅阻尼孔，采用超声波清洗；拆解前拍照保存调压垫片，垫片厚度决定压力拐点，不能随意增减
- 配流盘：轻微划痕可精细研磨；出现深沟槽、气蚀麻点、烧蓝退火痕迹直接更换
- 柱塞‑滑靴必须成组整套更换，严禁单独更换个别柱塞，新旧件间隙不一致，短期再次拉伤缸体
- 回程盘碎裂多为吸空、瞬间大摆角冲击造成；轴承游隙超标、滚道点蚀直接换新
2. 力士乐A4VSO大型高压泵
结构厚重、压力更高，对油液清洁度极其敏感；缸体与配流盘成对磨损，严重时建议缸体+配流盘成套更换
3. 力士乐A4VG闭式回路泵（自带补油泵）
除主泵摩擦副外，补油泵、冲洗阀、伺服控制活塞为额外故障点；闭式系统油液极易劣化，维修后必须彻底冲洗回路
4. 力士乐A7VO斜轴式泵
斜轴结构，承受冲击载荷；连杆球头磨损是特有故障点，检修重点检查连杆间隙
>柱塞泵装配禁忌
1.所有摩擦面装配前涂抹洁净液压油，严禁干装、干试车，几秒即可烧毁配流盘
2.配流盘定位销到位，方向不能颠倒；电控泵线束、比例阀小心保护
3.壳体螺栓对角分次按规定扭矩锁紧，单边压紧造成壳体变形、缸体卡死
4.装机前从泄油口向泵壳注满液压油排空气；启动时排量置于最小位置，空载磨合后逐级升压
（二）力士乐PVV定量叶片泵 / PV7变量叶片泵
✅易损件：整套可抽出式泵芯总成（定子、转子、叶片、两侧配流压力板）、轴承、密封件
>最大特点：PVV泵芯整体模块化，维修优先直接更换整套泵芯，比零散更换零件可靠性更高，和丹尼逊T6/T7结构思路相近，但泵芯不能互换
1.PVV定量叶片泵
- 定子内曲面吸油区容易磨损、出现凹坑；轻微划痕抛光，沟槽、气蚀麻点更换泵芯
- 叶片带有安装倾角，装配方向与泵转向匹配，装反直接异响、无压力、快速拉伤定子
- 配流压力板端面烧蚀、变形，直接随泵芯成套更换，不要单独研磨修复
2.PV7变量叶片泵
增加压力补偿变量活塞、调压弹簧；补偿活塞卡滞、弹簧疲劳会造成压力波动、流量不稳定；拆解清洗补偿油道小孔
（三）AZPF外啮合高压齿轮泵
✅易损件：浮动压力侧板、青铜衬套、成对齿轮副、侧板小密封圈、油封，类似派克PGP
1.浮动侧板有安装方向，侧板密封环大修必须换新；侧板拉伤、密封槽变形直接更换，不可反复研磨
2.内外齿轮是配对磨合件，成对更换，禁止单只更换齿轮
3.衬套磨损导致轴跳动，反复损坏油封与侧板；多联AZPF各节零件拆解做标记，不可互换
（四）PGH内啮合齿轮泵（静音型，和不二越IPH结构类似，备件不能互换）
✅易损件：浮动侧板、月牙隔板（月牙块）、内外齿轮副、衬套、侧板密封环
1.月牙块磨损、崩裂是典型故障，很多维修只更换油封忽略月牙块，修好压力依旧不足
2.浮动侧板带有专用小密封圈，大修整套更换；侧板装配方向不能颠倒
3.双联PGH高低压泵两组齿轮、月牙块、侧板独立成套，拆解做好区分标记
力士乐标准大修通用流程
1.维修准备
停机断电、系统完全泄压；排空油液、清理泵体外表面；无尘工作台、扭矩扳手、原厂大修密封套件、洁净液压油；每一步拆解拍照，标记定位销、垫片、转向、零件位置
>禁止柴油、稀料浸泡精密摩擦副，只能用干净液压油冲洗、无尘布擦拭；细小阻尼孔采用超声波清洗
2.拆解
拉马拆卸联轴器，严禁敲击泵轴；依次拆下法兰、端盖、密封件，取出内部摩擦副、轴承、弹簧；多联泵分段标记零件
3.零件检测判定报废
- 平面配流盘/侧板/配流板：轻微细纹抛光；深沟槽、麻点、烧蚀直接更换
- 柱塞滑靴、齿轮副、叶片：成套更换，新旧零件禁止混搭
- 轴承：间隙偏大、滚道点蚀、异响一律换新
- 全部O圈、骨架油封整套更换，旧密封件不可复用；传动轴油封位出现环形凹槽，修复或更换传动轴
4.装配要点
1）全部摩擦副预涂洁净液压油，杜绝干装
2）定位销、密封环、挡圈不得漏装、扭曲；配流盘、侧板、叶片方向不能颠倒
3）螺栓对角分次均匀锁紧，严格按照样本扭矩
4）确认泵转向与电机转向匹配；装配完成手动盘轴，转动顺滑无卡滞
5.大修后试车（重中之重）
1）装机前泵腔注油，充分排空气；柱塞泵壳体泄油口加满油
2）空载低压运行15～30分钟，观察噪音、渗漏、温升
3）缓慢逐级升压至额定压力，稳定运行半小时，检测压力稳定性、壳体泄油量
4）试车结束更换油箱滤芯+高压管路精密滤芯，清洗油箱，油液取样检测
>推荐油液清洁度ISO4406：16/14/12，加装10μm管路精密滤芯；油液杂质是泵反复损坏的头号根源
高频维修误区
❌A10VSO配流盘过度研磨，磨掉表面淬硬层，短期再次烧盘
❌调节器垫片随意增减、LS阻尼孔硬捅扩大孔径，压力、流量特性彻底改变
❌PVV叶片泵零散更换定子/叶片，不换整套泵芯，返修率高
❌PGH/IPH混淆，零件互相代用；月牙块磨损不更换，只换油封治标不治本
❌AZPF浮动侧板装反，试车瞬间拉伤齿轮与侧板
❌不校正联轴器同轴度，修好数百小时轴承、油封再次损坏
❌大修后不清洗油箱、不更换滤芯，杂质持续磨损新配件
❌将溢流阀、控制油路故障判定为泵本体损坏，盲目拆解大修
