NACHI不二越 PZ-5B 负荷感应变量柱塞泵

NACHI不二越 PZ-5B 负荷感应LS变量柱塞泵完整技术资料

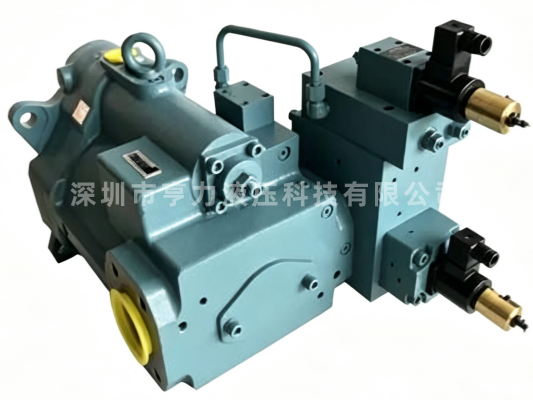

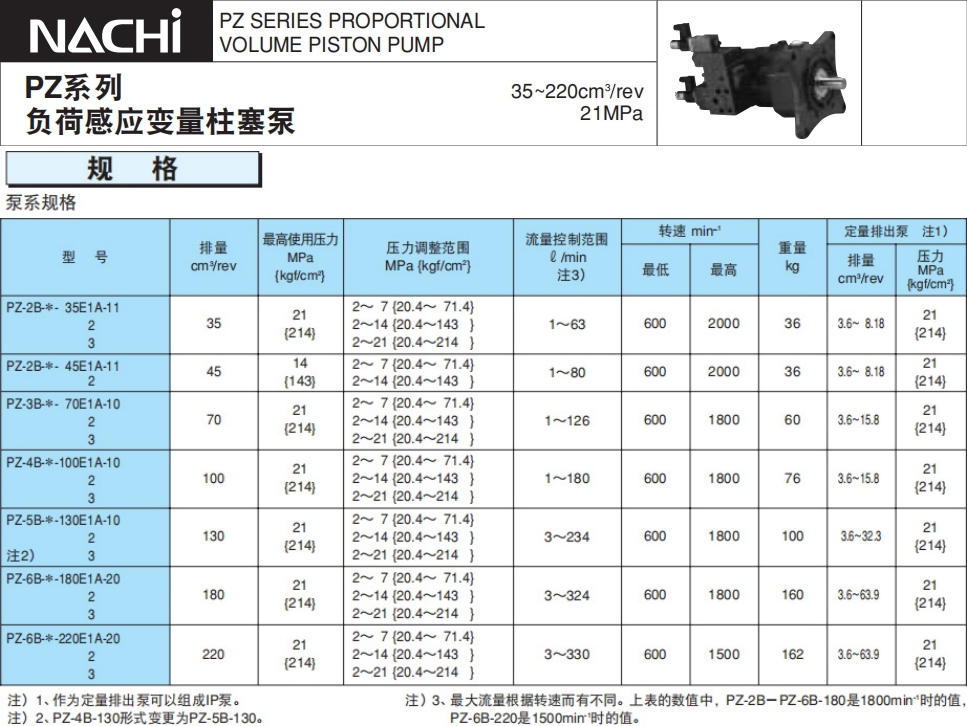

整机通用标准技术参数

项目	原厂标准参数	详细说明
系列型号	PZ-5B 负荷感应电磁比例变量柱塞泵	注塑 / 压铸重型设备专用 LS 负载敏感泵
本体排量	130 cm³/rev（5B 系列唯一标准排量）	单泵固定 130cc/r，可搭配 IPH 齿轮泵做双联复合泵
额定连续工作压力	21 MPa（210 bar）	长期连续运行安全上限压力
瞬时峰值耐压	25 MPa（250 bar）	短时冲击、锁模瞬间允许压力
标准转速区间	600～1800 r/min	推荐 1200–1500r/min；低于 600r/min 易气蚀
控制代码	E1A / E2A / E3A（EA=Load Sensing 负荷感应比例控制）	E = 力反馈电磁比例 LS 控制；A = 标准阀组配置
三段标准调压区间	E1A：2～7 MPa E2A：2～14 MPa E3A：2～21 MPa	1 低压辅助 / 2 中压成型 / 3 高压锁模三段调压
电磁比例线圈参数	额定电流 800mA，线圈电阻 20Ω（20℃），滞回≤3% FS	注塑闭环压力流量高精度控制
适配液压油	矿物液压油 ISO VG32/VG46/VG68	运动粘度 20～200 mm²/s，最优 20～50 mm²/s
工作油温范围	5～60℃，短时最高 70℃	长期＞70℃加速密封老化，需加装冷却器
吸油负压要求	≥ -0.03 MPa	油箱液面高于泵吸油口，杜绝气蚀噪音
整机净重	86 kg	标准单法兰单泵整机重量
核心结构	半圆筒静压斜盘 + 11 奇数柱塞 + 球面配流盘	低流量脉动、低运行噪音、容积效率≥94%
标准出厂后缀编号	10（PZ-3B/4B/5B 统一 10；PZ-2B 为 11，PZ-6B 为 20）	10 = 通用标准法兰；1023 = 加长泄油口；S1 = 压力监测；L = 静音；D = 双联配套；R = 反向旋转

产品核心特点

1. 低脉动静音结构：11柱塞+球面配流盘+静压斜盘支撑，流量脉动远低于9柱塞泵，整机噪音降低4~6dB；

2. 一体式集成LS阀组：压力补偿、流量切断、电磁比例阀全部集成泵体，减少外接管路泄漏点；

3. 负荷感应节能系统：按需输出流量，空载低压卸荷，系统能量利用率最高87%，大幅降低发热与能耗；

4. 力反馈比例控制：重复精度高、响应速度快，适配大型注塑/压铸闭环压力流量控制系统；

5. 重载耐磨设计：全液压平衡斜盘摩擦副，支持两班24小时连续成型设备长期运转；

6. 双联拓展兼容：可匹配IPH系列内啮合齿轮泵组成双联复合泵，快慢动作分离，提升设备生产效率。

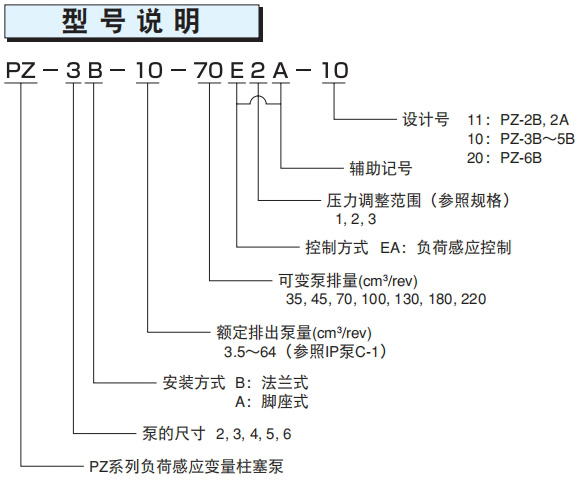

型号编码释义（以PZ-5B-130E3A-10为例）

1. PZ：负荷感应电磁比例变量柱塞泵系列

2. 5：泵本体尺寸规格（5B级，130cc排量）

3. B：法兰安装式（A为机脚安装，行业主流B法兰）

4. 130：柱塞泵本体排量 130 cm³/rev

5. E：EA负荷感应LS电磁比例控制

6. 1/2/3：压力调节档位（1低压2~7MPa；2中压2~14MPa；3高压2~21MPa）

7. A：标准辅助记号（标准阀组配置）

8. 10：出厂标准设计编号（PZ3B/4B/5B统一10）

选配后缀说明：

- 1023：加长泄油口，高温工况专用

- S1：外置压力检测接口，闭环精密设备

- L：低噪音静音定制款

- D：双联泵配套适配款

- R：反向旋转，特殊设备安装替换

市场主流标准型号规格总表（现货/设备替换通用）

序号	完整型号	排量 (cm³/rev)	控制代码	调压范围 (MPa)	适配工况说明
1	PZ-5B-130E1A-10	130	E1A	2～7	超大流量低压流水线、大型送料机构、重型夹具辅助油路
2	PZ-5B-130E2A-10	130	E2A	2～14	大型注塑机副泵、重型冲压 / 厚板折弯中压液压系统
3	PZ-5B-130E3A-10	130	E3A	2～21	大型注塑、冷室铝合金压铸机主油泵（行业最通用标准款）
4	PZ-5B-130E1A-1023	130	E1A	2～7	加长泄油口，长时间高温连续工作低压设备
5	PZ-5B-130E2A-1023	130	E2A	2～14	高温大型橡塑板材成型、长时间运行中压注塑设备
6	PZ-5B-130E3A-1023	130	E3A	2～21	超大型注塑、大型铝合金压铸，油温偏高工况专用
7	PZ-5B-130E1A-10-S1	130	E1A	2～7	带外置压力检测接口，大型自动化闭环生产线低压油路
8	PZ-5B-130E2A-10-S1	130	E2A	2～14	闭环压力监测大型成型液压设备
9	PZ-5B-130E3A-10-S1	130	E3A	2～21	高端精密大型注塑闭环压力流量控制系统标配
10	PZ-5B-130E1A-10-L	130	E1A	2～7	低噪音定制款，隔音车间、大型精密光学件成型设备
11	PZ-5B-130E2A-10-L	130	E2A	2～14	静音型大型液压成型设备，车间降噪需求
12	PZ-5B-130E3A-10-L	130	E3A	2～21	高精密医疗 / 汽车塑料件大型注塑低噪专用泵
13	PZ-5B-130E1A-10-D	130	E1A	2～7	双联泵主泵（搭配 IPH 齿轮泵）大型低压复合系统
14	PZ-5B-130E2A-10-D	130	E2A	2～14	大型注塑机双联复合动力源中压配套泵
15	PZ-5B-130E3A-10-D	130	E3A	2～21	超大型注塑机双联泵高压主泵，快慢动作分离节能
16	PZ-5B-130E1A-10-R	130	E1A	2～7	反向旋转定制，进口旧重型设备特殊安装替换
17	PZ-5B-130E2A-10-R	130	E2A	2～14	老式大型锻压机床反向原装替换泵
18	PZ-5B-130E3A-10-R	130	E3A	2～21	进口超大型注塑机反向主轴配套替换泵
19	PZ-5B-130E3A-1023-S1	130	E3A	2～21	加长泄油 + 外置压力监测，高温大型精密压铸设备
20	PZ-5B-130E3A-10-L-D	130	E3A	2～21	静音 + 双联配套，高端多动作超大型注塑成型机
