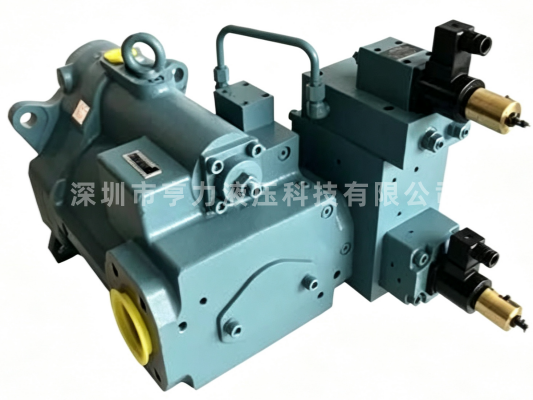

日本NACHI不二越 PZ-2B 负荷感应变量柱塞泵

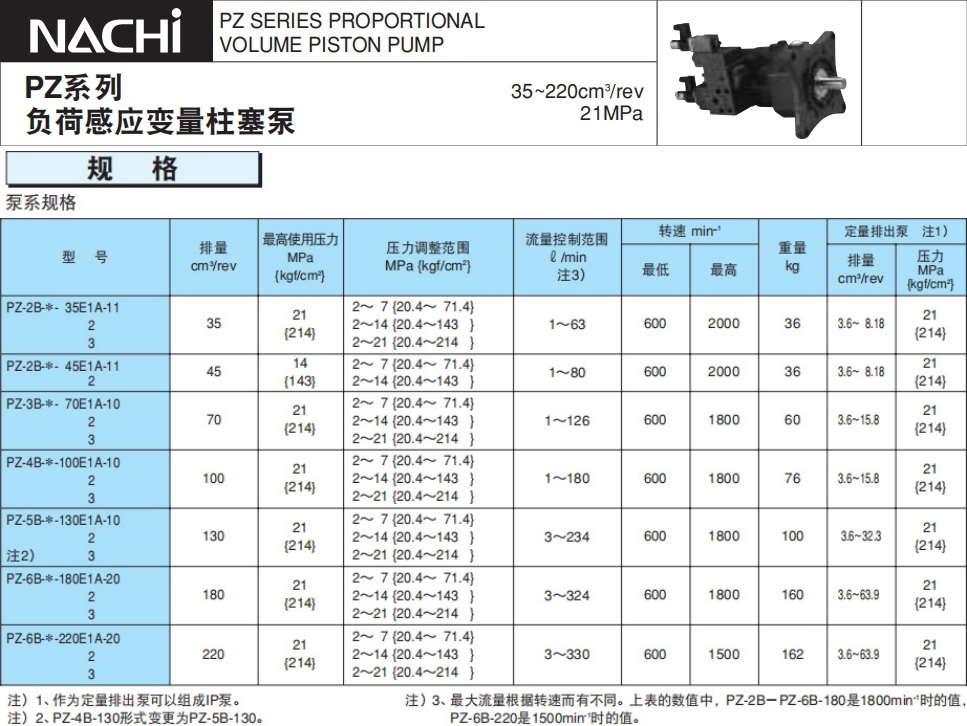

一、整机通用技术参数
1. 基础性能参数
| 项目 | 标准参数 | 说明 |
|---|---|---|
| 泵系列 | PZ-2B（2B 规格本体） | 负荷感应 LS 变量柱塞泵，半圆筒静压斜盘、11 柱塞低脉动结构 |
| 标准排量规格 | 35 / 45 cm³/rev | PZ-2B 仅两种本体排量：35、45cc/r |
| 额定连续工作压力 | 21 MPa（210 bar） | 长期稳定工作压力上限 |
| 瞬时峰值耐压 | 25 MPa（250 bar） | 短时冲击允许压力 |
| 标准转速范围 | 500～2000 r/min | 最低 500，最高 2000，推荐 1200～1800r/min |
| 控制型式代码 | E1A / E2A / E3A | E = 负荷感应负载敏感控制；1/2/3 代表压力调节区间；A 法兰安装；11 标准版本号 |
| 压力调节区间 | E1A：2～7 MPaE2A：2～14 MPaE3A：2～21 MPa | 三段标准调压范围，覆盖低压 / 中压 / 全额定压力工况 |
| 适用液压油 | 矿物液压油 ISO VG32/VG46/VG68 | 运动粘度 20～200 mm²/s，最佳 20～50 mm²/s |
| 油温工作区间 | 5～60℃ | 短时最高 70℃，低温不低于 5℃ |
| 吸油允许负压 | ≥ -0.03 MPa | 防止气蚀，建议油箱液面高于泵吸油口 |
| 泵净重 | PZ-2B-35：35kgPZ-2B-45：36kg | 标准法兰单泵重量 |
| 控制响应特性 | 力反馈电磁比例集成（E 型） | 滞回≤3% F.S，重复精度高，注塑 / 锻压设备专用 |
| 可双联扩展 | 可搭配 IPH 系列内啮合齿轮泵组成双联泵 | 节省安装空间，复合动力源 |
2. 产品核心特点
1. 低噪低脉动：半圆筒静压轴承斜盘+11奇数柱塞+球面配流盘，流量脉动小，运行噪音比同等级柱塞泵低3~5dB；
2. 负荷感应节能：LS负载敏感控制，按需输出流量，系统能量利用率最高87%，空载发热大幅降低；
3. 一体式集成阀组：压力补偿、流量切断、电磁比例阀集成泵体，减少外接管路、降低泄漏点；
4. 宽压力适配：E1/E2/E3三种调压模块，覆盖2~21MPa全工况；
5. 长寿命稳定：全液压平衡斜盘结构，滑动副摩擦损耗低，适合注塑、压铸、锻压机床连续两班运行。
二、主流标准型号规格（PZ-2B全市场常用型号）
说明：PZ-2B只有35cc、45cc两种本体排量，搭配E1A/E2A/E3A三种控制，版本后缀11为标准出厂配置，以下为行业最常用20款现货型号：
| 序号 | 完整型号 | 排量 (cm³/rev) | 控制代码 | 调压范围 (MPa) | 适配工况 |
|---|---|---|---|---|---|
| 1 | PZ-2B-35E1A-11 | 35 | E1A | 2～7 | 低压液压站、输送机构、小型夹具 |
| 2 | PZ-2B-35E2A-11 | 35 | E2A | 2～14 | 中小型注塑机、冲压辅助油路 |
| 3 | PZ-2B-35E3A-11 | 35 | E3A | 2～21 | 标准注塑、小型压铸、锻压设备 |
| 4 | PZ-2B-35E1A-1123 | 35 | E1A | 2～7 | 带泄油加长接口定制款 |
| 5 | PZ-2B-35E2A-1123 | 35 | E2A | 2～14 | 加长泄油口，高温系统专用 |
| 6 | PZ-2B-35E3A-1123 | 35 | E3A | 2～21 | 高温注塑、长时间连续作业 |
| 7 | PZ-2B-45E1A-11 | 45 | E1A | 2～7 | 大流量低压送料、自动流水线 |
| 8 | PZ-2B-45E2A-11 | 45 | E2A | 2～14 | 中型注塑机主泵、液压折弯机 |
| 9 | PZ-2B-45E3A-11 | 45 | E3A | 2～21 | 大中型注塑、压铸、锻造主油泵 |
| 10 | PZ-2B-45E1A-1123 | 45 | E1A | 2～7 | 大流量低压高温设备 |
| 11 | PZ-2B-45E2A-1123 | 45 | E2A | 2～14 | 中型成型机加长泄油定制款 |
| 12 | PZ-2B-45E3A-1123 | 45 | E3A | 2～21 | 大功率注塑机、冷室压铸机 |
| 13 | PZ-2B-35E1A-10 | 35 | E1A | 2～7 | 老款标准法兰版本（旧设备替换） |
| 14 | PZ-2B-35E2A-10 | 35 | E2A | 2～14 | 进口旧机床原装替换泵 |
| 15 | PZ-2B-35E3A-10 | 35 | E3A | 2～21 | 早期 2B 系列注塑设备备件 |
| 16 | PZ-2B-45E1A-10 | 45 | E1A | 2～7 | 老式大流量低压液压设备 |
| 17 | PZ-2B-45E2A-10 | 45 | E2A | 2～14 | 进口二手折弯 / 冲压机替换 |
| 18 | PZ-2B-45E3A-10 | 45 | E3A | 2～21 | 老式大中型注塑机主泵 |
| 19 | PZ-2B-35E3A-11-S1 | 35 | E3A | 2～21 | 带外置压力监测接口定制型 |
| 20 | PZ-2B-45E3A-11-S1 | 45 | E3A | 2～21 | 注塑机闭环压力检测专用泵 |

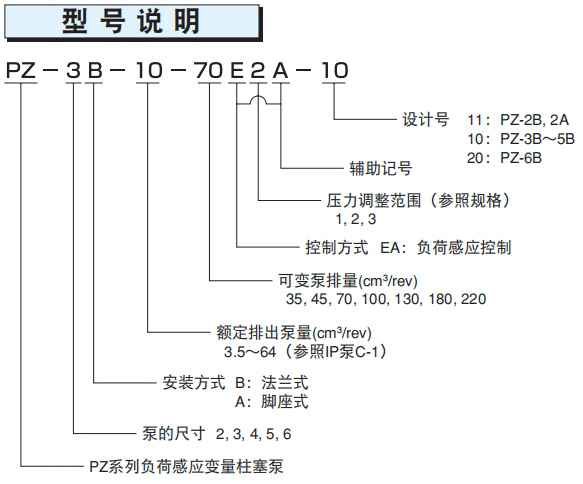

三、型号编码释义（快速识别）
以 PZ-2B-45E3A-11 举例拆解：
1. PZ：负荷感应变量柱塞泵系列
2. 2B：泵本体尺寸规格（2B级，分0B/1B/2B/3B/4B/5B/6B）
3. 45：额定排量45 cm³/rev（另一规格35）
4. E：Load Sensing负荷感应变量控制
5. 3：调压档位（1=低压、2=中压、3=全压21MPa）
6. A：标准法兰安装形式
7. 11：出厂标准版本；10=老款法兰；1123=加长泄油口；S1=压力监测选配
四、典型应用场景
1. 塑料注塑成型机（主流PZ-2B-45E3A-11）；
2. 冷室/热室压铸设备；
3. 小型锻压、冲压、折弯液压机床；
4. 自动化流水线、夹具夹紧液压系统；
5. 橡塑挤出、橡胶成型设备；
6. 可与IPH齿轮泵组成双联泵用于多动作复合液压站。
