那智不二越（NACHI）变量柱塞泵PVS系列基础说明
1. 型号分段：**PVS-0B / PVS-1B / PVS-2B**（PVS-3B已全面停产，替代型号PZS-3B）
2. 排量范围：8.0～45.0 cm³/rev
3. 标准最高持续压力：21MPa（3000psi），峰值瞬时压力25MPa（3625psi）
4. 转速区间：500～2000 r/min（推荐1000～1800r/min）
5. 核心结构：半圆柱斜盘、11柱塞、低脉动低噪音、多种变量控制方式
6. 适用油液：抗磨液压油ISO VG32～VG68，工作粘度20～200mm²/s，油温-20～70℃
那智不二越（NACHI）变量柱塞泵PVS系列规格表（法兰安装B型，标准N压力补偿）
| 泵型号 | 理论排量cm³/rev | 持续工作压力 | 峰值压力 | 重量 kg | 标准压力调节档位 |
|---|---|---|---|---|---|
| PVS-0B-8 | 8.0 | 21MPa | 25MPa | 7.7 | 1/2 档 |
| PVS-1B-16 | 16.5 | 21MPa | 25MPa | 10.4 | 1/2 档 |
| PVS-1B-22 | 22.0 | 21MPa | 25MPa | 11.0 | 1/2/3 档 |
| PVS-2B-35 | 35.0 | 21MPa | 25MPa | 21.0 | 1/2/3 档 |
| PVS-2B-45 | 45.0 | 21MPa | 25MPa | 22.5 | 1/2/3 档 |

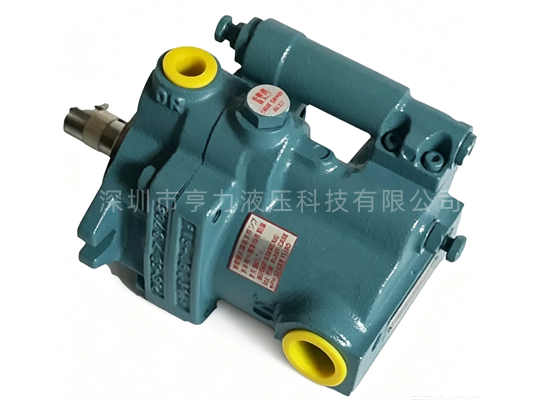

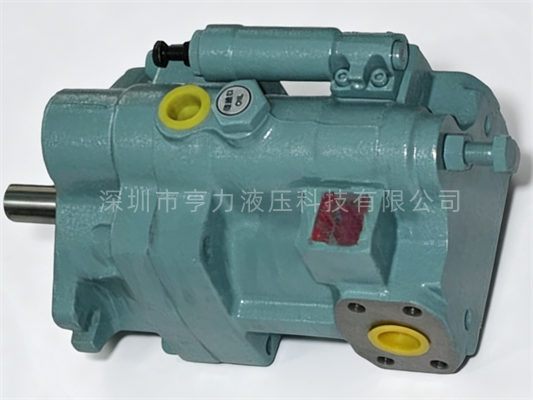

日本不二越（NACHI）PVS-0B-8 变量柱塞泵参数详解
一、型号定义与基础版本说明
PVS-0B-8 [控制代号][压力等级] - 30PVS：系列代号，压力补偿型变量轴向柱塞泵
0：框架尺寸代号，为该系列最小机座号，适配中小流量液压系统
B：安装形式，B = 法兰式安装（0 号框架以法兰款为主流，另有 A 为脚座式）
8：公称几何排量，单位为 cm³/rev（主轴每转理论排油量）
30：设计版本号，PVS-0B 专属优化版本，相比旧款实现泵体小型轻量化，滑靴、配流盘全位置做消声处理，运行噪音与压力脉动显著降低
二、核心性能参数及说明
1. 压力参数
参数项 | 标准数值 | 参数说明 |
额定连续工作压力 | 21 MPa（3045 psi） | 泵可长期稳定连续运行的最高工作压力，是液压系统设计的基准压力 |
允许峰值压力 | 25 MPa（3625 psi） | 仅允许间歇短时承受的最高压力，单次持续时间不超过工作循环的 10%，不可长期维持 |
压力响应时间 | 0.03~0.06 s | 系统负载突变时，压力补偿机构的调节响应速度，对应 2→4MPa 阶跃工况 |
2. 排量与流量参数
参数项 | 标准数值 | 参数说明 |
公称几何排量 | 8.0 cm³/rev | 泵主轴每旋转一周的理论排油量，为几何计算值；实际系统流量需乘以容积效率，额定工况下容积效率约 92%~95% |
1000rpm 空载流量 | 8.0 L/min | 无负载状态下，1000rpm 转速对应的理论输出流量 |
1500rpm 空载流量 | 12.0 L/min | 工业四级电机常用转速下的理论输出流量 |
1800rpm 空载流量 | 14.4 L/min | 工频四级电机额定转速下的理论输出流量 |
3. 转速与转向参数
- 工作转速范围：500 ~ 2000 rpm
最低转速 500rpm：低于该转速时泵内油膜无法稳定形成，会加剧部件磨损，且容积效率大幅下降
最高额定转速 2000rpm：超过该转速会导致吸油不足、气蚀风险上升，同时轴承与滑靴使用寿命大幅缩短
旋转方向：顺时针（从泵轴端视角观察），与泵体箭头标识一致；反向旋转会导致泵芯快速干磨损坏
三、压力调节档位参数说明
档位代号 | 调节范围（MPa） | 对应英制单位 | 适用场景说明 |
0 | 2 ~ 3.5 | 290 ~ 507 psi | 低压润滑、轻载进给回路 |
1 | 2 ~ 7 | 290 ~ 1015 psi | 低压夹紧、辅助动作回路 |
2 | 3 ~ 14 | 435 ~ 2030 psi | 中压通用液压系统、普通机床主回路 |
3 | 3 ~ 21 | 435 ~ 3045 psi | 高压重载工况、设备主回路，为市场最常用档位 |
四、油液与环境参数及说明
参数项 | 规范要求 | 参数说明 |
推荐液压油 | ISO VG32 ~ VG68 抗磨液压油（R&O 型） | 常温工况推荐 VG46；低温环境选 VG32，高温工况选 VG68 |
工作运动粘度范围 | 20 ~ 200 mm²/s | 粘度过低会导致内泄增大、润滑不足；过高会导致吸油阻力大、气蚀风险上升 |
最佳工作粘度 | 20 ~ 50 mm²/s | 该区间内泵的容积效率、机械效率均处于最优水平 |
工作油温范围 | 5 ~ 60 ℃ | 油温低于 5℃时必须低压低速预热；高于 60℃会加速油液氧化与密封件老化 |
环境温度范围 | 0 ~ 60 ℃ | 设备存储与安装的环境温度边界，低温场景需配套油箱加热装置 |
油液清洁度要求 | NAS 10 级以内 | 柱塞泵对颗粒污染物敏感，污染度超标会导致配流盘、滑靴快速磨损 |
吸油过滤精度 | 100 μm（150 目） | 粗过滤，防止大颗粒杂质进入泵体，同时控制吸油管路阻力 |
回油过滤精度 | ≤20 μm；14MPa 以上高压工况建议≤10 μm | 精过滤，控制系统整体污染度，延长泵与阀件使用寿命 |
五、安装与配管参数及说明
参数项 | 规范数值 | 参数说明 |
安装形式 | 法兰式安装（B 型） | 标准法兰接口，可直接安装于油箱盖板或电机法兰面 |
同轴度公差 | ≤0.05 mm | 泵轴与驱动轴的径向跳动公差，超差会导致泵轴受额外径向力，损坏轴承与油封 |
角度偏差公差 | ≤1° | 两轴的角度偏移公差，必须使用弹性联轴器连接，禁止刚性直连 |
吸油口最低允许压力 | ≥ -0.03 MPa（表压） | 吸油真空度上限，超过该值易产生气蚀、异常噪音与流量不足；需控制吸油管内流速≤2m/s |
泄油口最高允许背压 | ≤ 0.1 MPa | 泄油管路背压上限，超压会导致油封漏油、泵壳内压过高损坏密封件 |
泄油管最小内径 | ≥ φ7.6 mm | 保证泄油通畅，单段管路长度建议≤1m；管路需抬升至泵体最高点以上，回油端插入油箱油面以下 |
标准管接口（日标款） | 吸油口：Rc3/4；排出口：Rc1/2 | 英制锥管螺纹；另有 SAE 螺纹接口的 E30 出口版本 |
首次启动注油容积 | 220 cm³ | 首次启动前必须从注油口注满清洁液压油，防止泵芯干磨损坏 |
六、物理与备件参数
参数项 | 数值 | 说明 |
泵体净重 | 7.7 kg（日标款） / 8.0 kg（SAE 款） | 不含油液、接头与联轴器的泵本体重量 |
官方密封修理包 | PSC-10000 | 包含全套 O 型圈、主轴油封、密封垫，用于常规拆解检修 |
主轴油封规格 | TCV-254511（N.O.K 标准） | 外压式双唇油封，适配 25mm 轴径 |
脚座安装转换套件 | IHM-2-10 | 法兰款转脚座安装的配套支架 |
七、控制方式参数说明
N 型：手动压力补偿型（标准款）系统压力达到设定值时，泵自动减小斜盘角度、降低输出排量，维持系统压力恒定；压力与流量均可通过泵体调节螺钉手动调整，适配常规保压、稳压回路。
P 型：远程压力补偿型基础功能与手动型一致，额外支持外接遥控阀实现远程调压，推荐配套不二越 ZR-T02 系列专用遥控阀，遥控管路容积不可超过 150cm³。
