丹尼逊PV/PVT系列轴向柱塞式变量液压泵
PV/PVT系列是美国DENISON（丹尼逊）液压针对开式回路设计的轴向柱塞式变量液压泵，以压力补偿（恒压）变量为基础控制功能，兼顾低噪声、高效率与高可靠性，可在严苛工况下提供稳定液压动力，广泛适配工业与行走机械的高压液压系统。
一、核心产品定位
该系列泵采用斜盘式九柱塞转子结构，通过调节斜盘倾角实现排量无级变化，设计侧重运行经济性与维护便捷性，安装尺寸符合SAE国际标准，具备良好的行业互换性，可直接替代多数同规格柱塞泵完成系统升级。
其中PV系列为基础款，采用尾部螺纹油口、无尾驱动；PVT系列为派生款，采用侧面4螺栓SAE法兰油口，支持尾驱动通轴串联，适配多泵集成的复杂系统。
二、核心性能特点
1. 低噪声运行
优化斜盘刚性与壳体结构，配合九柱塞均布设计降低流量脉动，全工况范围内噪声水平显著低于同级别产品，改善设备作业环境。
2. 高压大功率密度
除PV29外，全系列最高间歇工作压力可达310bar（4500psi），PV29最高间歇压力为276bar（4000psi）；高压力等级允许系统选用更小规格元件，压缩整机体积与成本。
3. 高效节能
采用油压平衡配流盘与精密柱塞副设计，容积效率与总效率处于行业领先水平；多种变量控制模式可匹配系统负载自动调节流量，减少溢流能量损耗。
4. 强抗污染与高可靠性
结构设计冗余充足，对油液污染容忍度更高，降低故障停机概率；核心摩擦副耐磨性能优异，配合合理维护可实现长寿命服役，维护工作量显著降低。
5. 灵活的集成能力
具备全功率通轴驱动功能，可通过同一驱动轴串联齿轮泵、叶片泵或同规格柱塞泵，搭建多泵合流系统；支持花键/平键两种轴伸、多种油口连接形式与密封材质选型。
6. 宽介质兼容性
除标准石油基液压油外，可适配抗燃液压液，满足冶金、火电等特殊工况的安全要求。
三、型号命名规则
以典型型号 `PV20-2R1D-C02-000` 为例，各段代码含义如下：
| 代码段 | 含义说明 | 可选参数 |
|---|---|---|
| PV | 基础系列代号（轴向柱塞变量泵） | PV：标准尾部螺纹油口，无尾驱动T：侧面法兰油口，可带尾驱动M：行走机械专用（尾部油口）R：行走机械专用（侧面法兰油口） |
| 20 | 排量规格（对应 1800rpm 下公称流量） | 6：14.4ml/rev10：20.6ml/rev15：34.2ml/rev20：42.9ml/rev29：61.9ml/rev38：80.0ml/rev47：100.0ml/rev64：130.0ml/rev |
| 2 | 传动轴形式 | 1：花键轴2：平键轴 |
| R | 泵轴转向 | R：顺时针（进油 A、出油 B）L：逆时针（进油 B、出油 A） |
| 1 | 密封件等级 | 1：丁腈橡胶（Buna-N，常规工况）4：乙丙橡胶（EPR）5：氟橡胶（Viton，高温 / 特种介质） |
| D | 设计序号 | 由厂家标定的迭代版本 |
| C | 变量控制形式 | C：标准压力补偿（恒压）F：带遥控口压力补偿L：负载传感变量J：小范围扭矩限定（恒功率）K：大范围扭矩限定（恒功率） |
| 0 | 辅助控制装置 | 0：标配最大排量调节螺钉 |
| 2 | 油口连接形式 | 0：SAE 螺纹油口（PV/PVM 款）2：BSPP 螺纹油口（PV/PVM 款）3：SAE 四孔法兰油口（PVT/PVR 款）4：BSP 螺纹 + SAE 四孔法兰 |
| 000 | 后缀配置 | 第一位：后驱动形式（0 = 无，A/B/C/D = 对应 SAE 规格）第二位：后驱动联轴器规格第三位：后串联泵配置 |

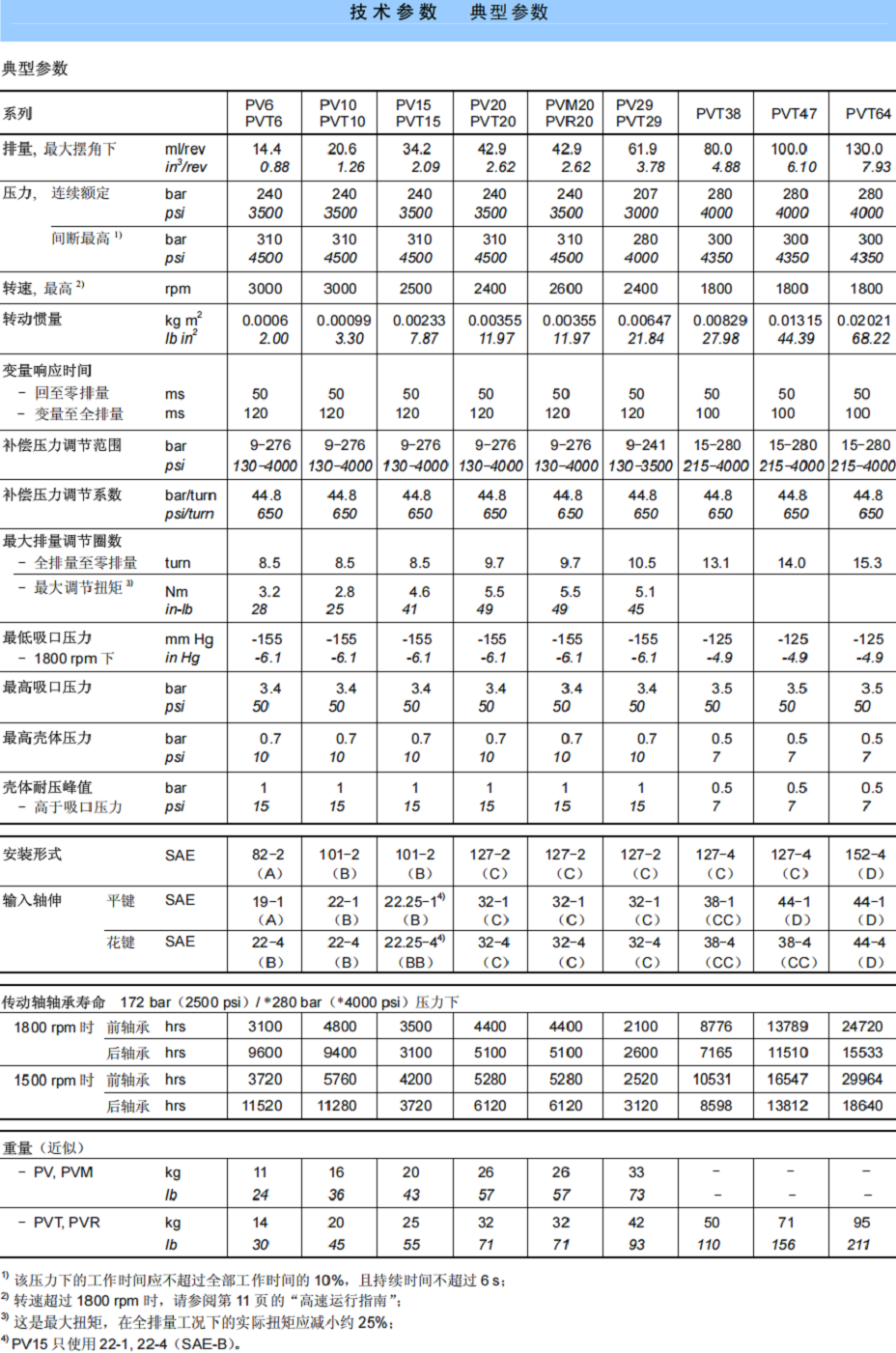

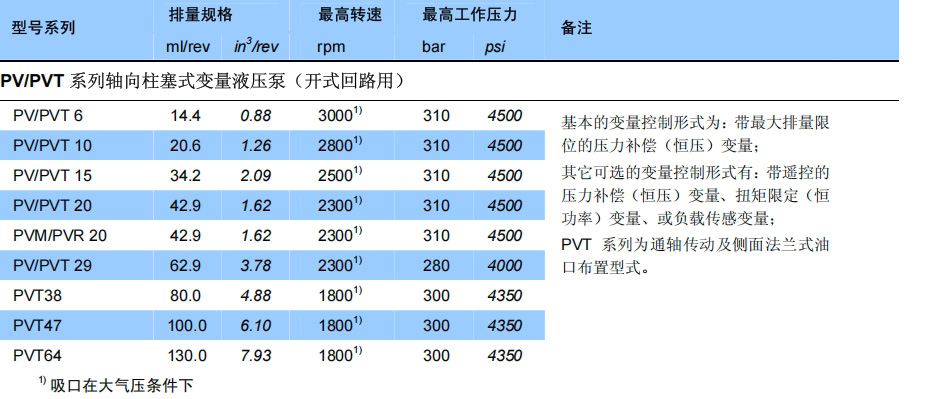

四、核心技术参数
1. 压力与排量参数
| 型号 | 最大排量（ml/rev） | 连续工作压力（bar） | 最高间歇压力（bar） |
|---|---|---|---|
| PV6/PVT6 | 14.4 | 240 | 310 |
| PV10/PVT10 | 20.6 | 240 | 310 |
| PV15/PVT15 | 34.2 | 240 | 310 |
| PV20/PVT20 | 42.9 | 240 | 310 |
| PV29/PVT29 | 61.9 | 207 | 276 |
| PVT38 | 80.0 | 280 | 310 |
| PVT47 | 100.0 | 280 | 310 |
| PVT64 | 130.0 | 280 | 310 |
2. 动态与通用参数
- 变量响应时间：排量减小（回零）约50ms，排量增大约120ms，压力超调量小
- 推荐工作转速：常规工况1500~1800rpm，最高转速依型号可达2600rpm
- 油液粘度范围：冷启动最高1600cSt，全功率工况10~160cSt，最佳寿命粘度30cSt
- 油液清洁度要求：不高于ISO 4406 17/14级（对应NAS 1638 8级），推荐10μm过滤精度
- 壳体泄油最高温度：≤82℃
- 安装标准：SAE安装法兰，可任意姿态安装
五、变量控制方式
全系列提供4类主流变量控制模式，可根据系统工况选型：
1. C型：标准压力补偿（恒压）控制
基础款控制方式，当系统压力达到设定值后，自动减小排量维持压力恒定；空载时自动恢复最大排量，适配保压、间歇负载工况，结构简单可靠性高。
2. F型：遥控式压力补偿控制
在C型基础上增加远程控制口，可通过远端溢流阀远程调节泵的设定压力，适配多点控制或需要集中调压的液压系统。
3. L型：负载传感控制
实时检测负载压力，使泵输出压力仅比负载压力高出固定差值（出厂设定17~28bar），流量完全匹配执行元件需求，大幅降低溢流损耗，节能效果显著，适配多执行器、负载频繁变化的系统。
4. J/K型：扭矩限定（恒功率）控制
同时监测泵出口压力与斜盘倾角，在恒速工况下近似实现恒功率输出，压力升高时自动降低排量，避免原动机过载；J型为小扭矩调节范围，K型为大扭矩调节范围，可与压力补偿控制叠加使用。
六、安装与使用规范
1. 安装对中：驱动轴与原动机轴需保证同轴度，法兰安装时径向跳动≤0.03mm，支架安装时≤0.06mm，推荐使用弹性联轴器。
2. 配管要求：吸油管径需满足流速要求，避免吸空；壳体泄油管需单独接回油箱，且管路上段高于油箱最高液面，禁止与回油管合流；禁止使用镀锌管路。
3. 油液维护：定期更换滤芯与液压油，避免水、杂质污染；使用抗磨液压油需符合丹尼逊HF-0规范，常规液压油符合HF-1规范。
4. 安全配套：尽管泵具备压力补偿功能，仍建议系统中加装安全阀作为过载保护；首次启动前需向泵壳体内注满液压油，避免干磨损坏。
七、应用领域
PV/PVT系列凭借高压、低噪、可靠的特性，广泛应用于以下领域：
- 工业装备：液压机、注塑机、机床、冶金设备、发电站液压系统
- 行走机械：工程机械、矿山机械、农业机械
- 船舶与海洋装备：甲板机械、舵机系统
- 特种装备：测试台、压力机、重型自动化生产线
