力士乐PGH-2X系列内啮合齿轮泵
一、产品概述
PGH-2X 系列是博世力士乐 (Bosch Rexroth) 推出的间隙补偿式定量内啮合齿轮泵，专为工业液压系统设计，适用于开式回路应用。该系列泵具有低噪音、低脉动、高效率等特点，即使在低速和低粘度工况下也能保持优异性能。
核心标识：RC 10223（官方技术文档编号），最新版本：2019-02
二、产品特点
特点 | 说明 |
固定排量 | 设计排量恒定，输出流量与转速成正比 |
间隙补偿技术 | 轴向和径向间隙自动补偿，确保全压力范围内高效率 |
低噪音低脉动 | 内啮合设计，运行平稳，噪音和流量脉动水平显著低于外啮合齿轮泵 |
高压能力 | 最大工作压力可达350 bar，额定压力315 bar |
宽适用范围 | 适配粘度范围广（ISO VG 10-680），转速范围大（最高可达 3000 rpm） |
灵活组合性 | 可与其他 PGH 系列泵任意组合成多联泵，满足复杂系统需求 |
耐用设计 | 铸铁壳体，无负载循环限制，使用寿命长 |
密封可靠 | 标准配置 FKM 密封，适配多种液压介质 |

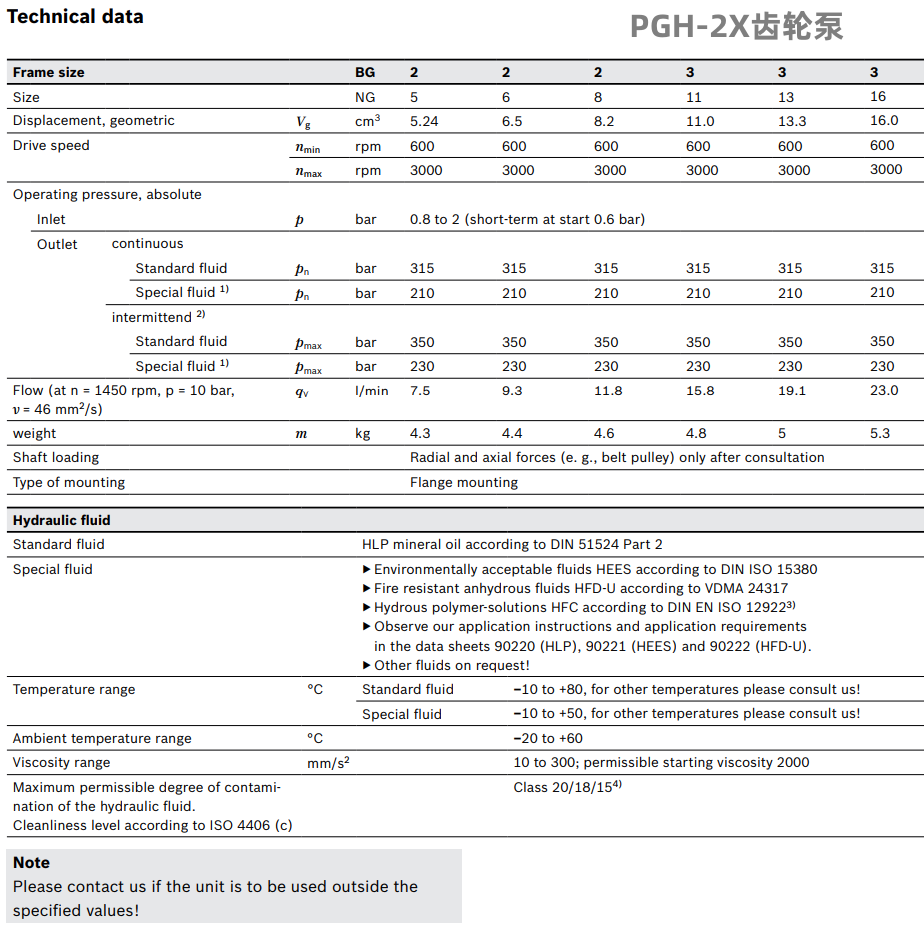

三、基本参数与规格
1. 机座大小与排量范围
机座大小 | 规格代号 | 几何排量 (cm³) | 额定压力 (bar) | 最大压力 (bar) |
BG2 (2) | 005 | 5.24 | 315 | 350 |
BG2 (2) | 006 | 6.5 | 315 | 350 |
BG2 (2) | 008 | 8.0 | 315 | 350 |
BG3 (3) | 011 | 11.0 | 315 | 350 |
BG3 (3) | 013 | 13.3 | 315 | 350 |
BG3 (3) | 016 | 16.0 | 315 | 350 |
2. 性能参数（典型值）
参数 | 数值范围 | 备注 |
最大转速 | 3000 rpm | 取决于粘度和压力条件 |
最低转速 | 50 rpm | 间隙补偿设计确保低速性能 |
工作温度 | -20°C 至 +80°C | 特殊介质可扩展范围 |
粘度范围 | ISO VG 10 至 VG 680 | 推荐工作粘度：ISO VG 32-68 |
容积效率 | ≥92% | 额定工况下测量 |
总效率 | ≥85% | 额定工况下测量 |
四、型号代码解析
PGH-2X 系列完整型号代码格式：PGH X-2X/XXXXXXXXX
位置 | 代码 | 含义 |
01 | PG | 内啮合齿轮泵，固定排量，间隙补偿式 |
02 | H | 高压型，峰值压力 350 bar |
03 | 2/3 | 机座大小（BG2=2，BG3=3） |
04 | 2X | 组件系列 |
05 | / | 分隔符 |
06 | 005/006/008/011/013/016 | 规格代号，对应排量 |
07 | L/R | 旋转方向（L = 左旋，R = 右旋） |
08 | E/R | 轴伸类型（E = 平键轴，R = 花键轴） |
09 | 07 | 压力等级（07=315 bar 额定 / 350 bar 最大） |
10 | V | 密封类型（V=FKM 氟橡胶） |
11 | U2 | 标准版本 |
示例型号：PGH2-2X/006LE07VU2（R900961547）- 机座 2，排量 6.5 cm³，左旋，平键轴，315 bar 额定压力，FKM 密封，标准版本
五、结构与组成
PGH-2X 系列泵基本结构包括：
壳体 (Housing)
轴承盖 (Bearing cover)
内齿轮 (Hollow gear)
小齿轮轴 (Pinion shaft)
滑动轴承 (Plain bearings)
轴向侧板 (Axial plates)
盲板 (Blanking plate)
安装法兰 (Mounting flange)
止动销 (Stop pin)
月牙板组件 (Segment assembly)：包含月牙板、月牙板支架和密封件
六、安装与连接
1. 安装法兰
标准：2 孔安装法兰，符合 SAE 标准
可选：其他法兰类型可根据需求定制
2. 轴伸类型
平键轴：符合 DIN 6885 A 标准
花键轴：符合 SAE J744 标准，渐开线齿形，ANSI B92.1a 16-4 (A) 9T 16/32DP J
3. 油口连接
吸油口和压力口：符合 SAE 标准
压力口标准压力等级：07（315 bar）
七、应用领域
PGH-2X 系列内啮合齿轮泵广泛应用于以下工业领域：
机床行业（CNC 机床、加工中心）
压力机与成型设备
试验台与测试设备
注塑成型机械
木工机械
印刷与包装机械
材料处理设备
液压动力单元（HPUs）
八、多联泵组合
PGH-2X 系列可灵活组合成多联泵系统：
最多可组合 3 个泵单元
各单元可选择不同机座大小和排量
共用驱动轴和吸油口，独立压力口
适用于需要多个独立压力回路的复杂系统
九、官方文档与支持
技术规格书：RC 10223（2019-02 版本）
选型工具：博世力士乐官网 PGH-2X 产品选择器
CAD 模型：可从官网下载各型号的 3D 模型
售后服务：通过力士乐授权经销商或官网客服获取技术支持
十、订购信息
PGH-2X 系列泵的标准订购号以 R9009 开头，例如：
R900961547：PGH2-2X/006LE07VU2
R900951302：PGH2-2X/008RE07VU2
R900961553：PGH3-2X/011LE07VU2
重要提示：以上信息基于博世力士乐官方文档 RC 10223（2019-02 版本）。具体产品参数和配置可能因应用需求和定制选项而有所变化，建议在选型前咨询博世力士乐授权经销商或访问官网获取最新技术资料。
