力士乐PGF系列内啮合齿轮泵
一、系列概述
PGF 系列是博世力士乐 (Bosch Rexroth) 推出的固定排量内啮合齿轮泵，专为工业和移动液压系统的开式回路设计。该系列以低噪音、低脉动、高效率和长寿命为核心优势，适用于广泛的粘度和转速范围。
核心参数 | 数值范围 |
机座大小 | 1, 2, 3 |
排量规格 | 1.7 … 40.5 cm³ |
组件系列 | 2X (BG1, BG2), 3X (BG3) |
最大工作压力 | 250 bar |
最大转速 | 3000-4000 rpm (取决于规格) |
适用粘度 | 10-1000 mm²/s |
温度范围 | -20°C 至 +80°C (特殊版本可达 + 100°C) |
二、型号命名规则
PGF 系列型号采用标准化编码，便于快速识别产品参数：
PGF [机座大小]-[组件系列]/[排量规格][控制类型][轴类型][密封类型][版本]
示例：PGF2-2X/019RE01VE4
代码段 | 含义 | 可选值 |
PGF | 内啮合齿轮泵基本型号 | PGF |
[机座大小] | 机座尺寸 | 1, 2, 3 |
[组件系列] | 组件版本 | 2X, 3X |
[排量规格] | 排量 (cm³) | 001.7, 004.1, 005.0, 006.3, 008.0, 010, 014, 019, 025, 032, 040 等 |
[控制类型] | 控制方式 | R: 标准型，L: 带旁通阀 |
[轴类型] | 轴端形式 | E: 平键轴，A: 花键轴 |
[密封类型] | 密封材料 | V: FKM (氟橡胶), U: NBR (丁腈橡胶) |
[版本] | 特殊版本 | 1, 2, 4 等 (如 VE4 表示带 FKM 密封和标准轴) |

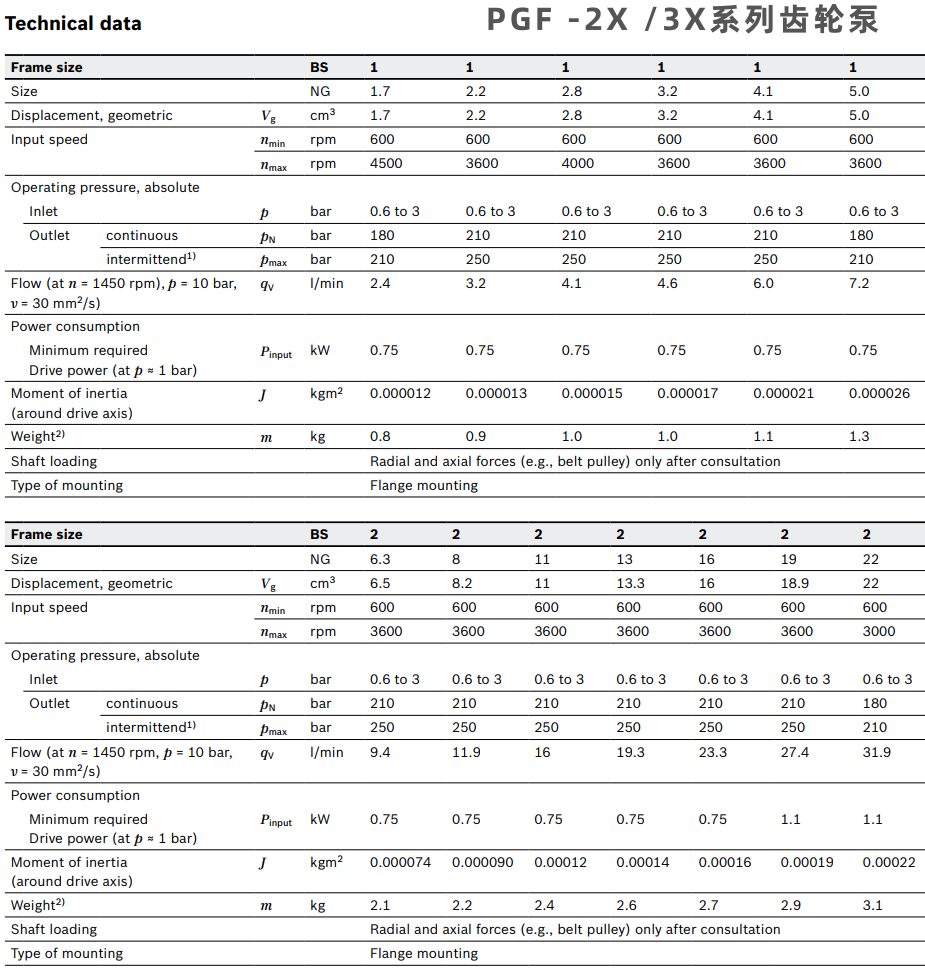

三、产品分类与技术参数
1. 机座大小与排量对应表
机座大小 | 排量范围 (cm³) | 组件系列 | 最大压力 (bar) | 最大转速 (rpm) |
PGF1 | 1.7-10.0 | 2X | 250 | 4000 |
PGF2 | 6.3-25.0 | 2X | 250 | 3500 |
PGF3 | 14.0-40.5 | 3X | 250 | 3000 |
2. 典型型号与物料号示例
型号 | 排量 (cm³) | 物料号 | 特点 |
PGF1-2X/004.1RA01VP1 | 4.1 | R900932136 | 标准型，NBR 密封，平键轴 |
PGF1-2X/005.0RE01VU2 | 5.0 | R900086164 | 标准型，FKM 密封，平键轴 |
PGF2-2X/019RE01VE4 | 19.0 | R900932261 | 标准型，FKM 密封，平键轴 |
PGF3-3X/032RE07VE4 | 32.5 | R900932112 | 标准型，FKM 密封，平键轴 |
PGF3-3X/040RE07VE4 | 40.5 | R900063299 | 标准型，FKM 密封，平键轴 |
四、核心特性与优势
低噪音运行：内啮合设计与优化的齿形降低噪音和振动水平
低流量脉动：平稳的流体输送，减少系统压力波动
高效密封间隙补偿：即使在低粘度和低转速下也能保持高效率
长寿命设计：采用滑动轴承和密封间隙补偿技术，延长使用寿命
广泛适应性：适用于多种粘度 (10-1000 mm²/s) 和转速范围
优异吸油特性：确保在各种工况下可靠吸油
灵活组合性：所有机座大小和规格可选择性组合使用
多种安装选项：支持法兰安装和轴端安装，适配不同系统需求
五、应用领域
工业液压系统：机床、注塑机、压机、自动化生产线
移动液压系统：工程机械、农业机械、特种车辆
伺服液压系统：需要精确流量控制的应用
变量转速驱动系统：特别优化适配变频器控制
低噪音要求的设备：医疗设备、实验室设备、精密仪器
六、安装与维护要点
安装方向：推荐水平安装，吸油口朝下，便于排气
吸油条件：吸油压力应保持在 0.8-1.5 bar，避免气蚀
油液清洁度：推荐使用 ISO 4406 18/15/12 级或更高清洁度的液压油
密封选择：根据工作介质选择合适的密封材料 (FKM 适用于矿物油和合成油，NBR 适用于矿物油)
维护周期：首次运行 500 小时后更换滤芯，之后每 2000 小时进行一次全面维护
七、官方文档与支持
产品手册：RE 10213/05.2015 "Internal gear pump PGF Series 2X and 3X"
技术规格：可通过博世力士乐官网查询具体型号的详细参数
物料号查询：使用博世力士乐交互式目录系统 (ICS) 查询最新物料号和可用性
售后服务：提供 24 个月质保，全球服务网络支持
八、与 PGH 系列的区别
PGF 系列与力士乐另一款内啮合齿轮泵 PGH 系列的主要区别：
特性 | PGF 系列 | PGH 系列 |
最大压力 | 250 bar | 315 bar (部分型号 280 bar) |
排量范围 | 1.7-40.5 cm³ | 32.7-65.5 cm³ (更大机座) |
应用场景 | 中低压、低噪音需求 | 中高压、大流量需求 |
价格定位 | 经济实惠 | 高性能、高可靠性 |
注：本产品目录信息基于博世力士乐官方资料整理，具体型号的详细参数和技术规格请以最新版官方产品手册为准。如需获取完整 PDF 产品目录，可访问博世力士乐官网或联系当地授权经销商。
