力士乐1PF2G系列外啮合齿轮泵
一、产品概述
REXROTH 1PF2G 系列外啮合齿轮泵是博世力士乐推出的高性能液压动力元件，采用先进的静液压补偿器设计，具备结构紧凑、可靠性高、寿命长、噪音低等特点，适用于工业和移动液压系统。该系列泵提供多种规格和配置，满足不同应用场景的需求。
二、系列分类与规格
系列型号 | 排量范围 (cm³/rev) | 最高工作压力 (bar) | 最高转速 (rpm) | 主要应用 |
1PF2G2-4X | 4-22 (004, 005, 008, 011, 014, 016, 019, 022) | 250 | 3000 | 中小型液压系统，工程机械辅助回路 |
1PF2G3-3X | 20-38 (020, 023, 026, 029, 032, 038) | 250 | 3000 | 中大型液压系统，工业机械主回路 |
1PF2GC3-10 | 16-45 (016, 020, 026, 029, 032, 038, 045) | 250 | 3000 | 紧凑型设计，适用于空间受限场合 |

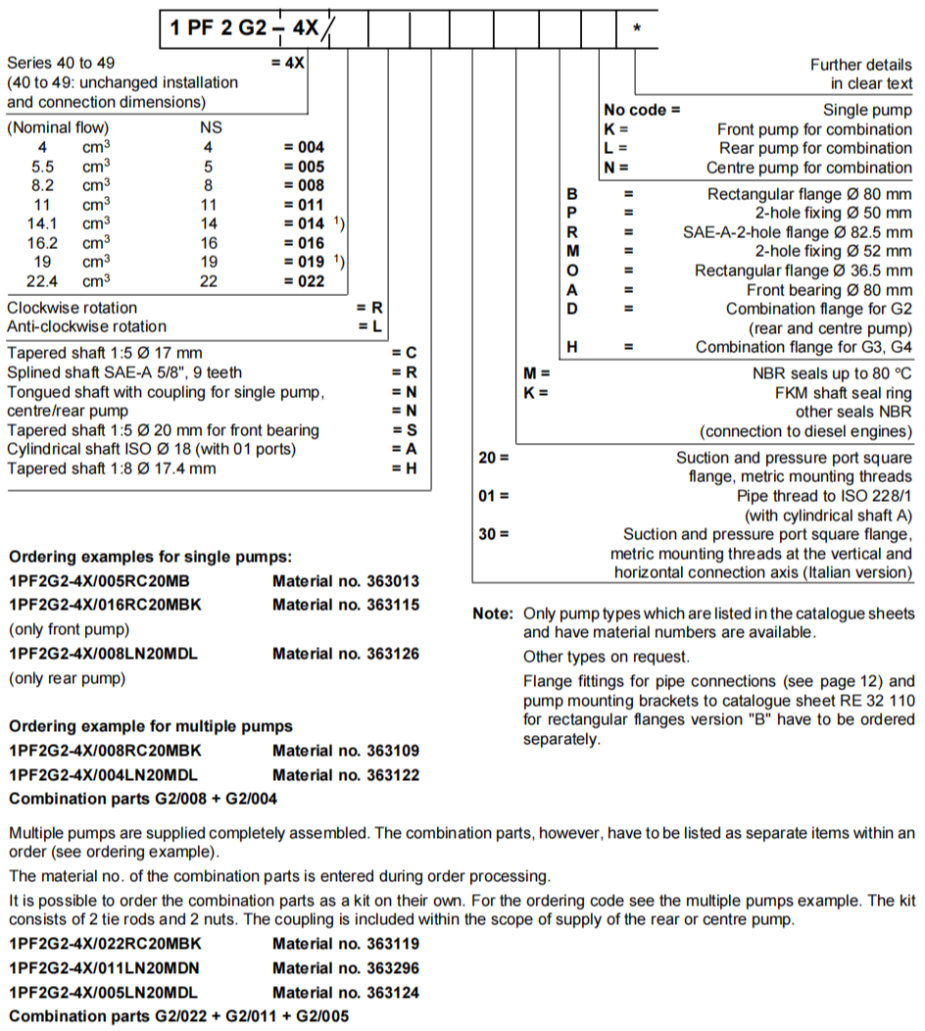

三、型号命名规则详解
以型号 1PF2G2-41/011RC20MB 为例：
代码段 | 含义 |
1 | 产品类别标识 (泵) |
PF2 | 设计代号 (外啮合齿轮泵) |
G2 | 系列代号 (G2 系列) |
41 | 安装形式 / 轴伸类型 (4X 表示 SAE 法兰，3X 表示 ISO 法兰) |
011 | 排量规格 (约 11 cm³/rev) |
R | 油口类型 (R = 螺纹，L = 法兰) |
C | 轴伸类型 (C = 圆柱轴，N = 铣扁轴) |
20 | 法兰标准 (20=SAE A，07=ISO 3019-2) |
M | 密封类型 (M=NBR 丁腈橡胶，V=FKM 氟橡胶) |
B | 轴承类型 (B = 标准轴承，K = 加强型轴承) |
四、核心技术参数
1. 基本性能参数
参数 | 数值范围 | 备注 |
工作压力 | 最大 250 bar (持续) | 峰值压力可达 280 bar (短时) |
转速范围 | 500-3000 rpm | 最佳效率范围 1000-2500 rpm |
容积效率 | ≥94% | 额定工况下 |
总效率 | ≥85% | 额定工况下 |
油液温度 | -20℃至 + 80℃(NBR 密封) | -20℃至 + 110℃(FKM 密封) |
油液粘度 | ISO VG 32-68 | 推荐使用 HLP 抗磨液压油 |
2. 结构特点
创新静液压补偿器：自动补偿齿轮和壳体的间隙，提高容积效率和寿命
长寿命滑动轴承：承受高负载，适用于重型应用
优化密封设计：多层骨架油封，适应高温工况
高强度壳体：灰铸铁材质，增强抗冲击能力
低噪音设计：双圆弧渐开线齿形，流量脉动控制在 2% 以内
五、主要型号列举
1PF2G2-4X 系列常用型号：
1PF2G2-41/004LR20MR (4 cm³/rev)
1PF2G2-40/008RR20MRK (8 cm³/rev)
1PF2G2-4X/011LA20MB (11 cm³/rev)
1PF2G2-41/014RC20MB (14 cm³/rev)
1PF2G2-4X/016RA01MS (16 cm³/rev)
1PF2G2-4X/022RA01MB (22 cm³/rev)
1PF2G3-3X 系列常用型号：
1PF2G3-3X/020RA07MB (20 cm³/rev)
1PF2G3-31/029RD07MB (29 cm³/rev)
1PF2G3-30/032RD07MB (32 cm³/rev)
1PF2G3-31/038RD02MB (38 cm³/rev)
六、安装与连接选项
连接类型 | 规格选项 |
安装法兰 | SAE A (20), ISO 3019-2 (07) |
油口形式 | 螺纹 (R)，法兰 (L) |
轴伸类型 | 圆柱轴 (C)，铣扁轴 (N)，锥形轴 |
旋转方向 | 顺时针 (CW)，逆时针 (CCW) |
多联泵组合 | 可与其他 1PF2G 系列或 R4 系列径向柱塞泵组合 |
七、应用领域
工业机械：注塑机、压铸机、机床、压力机、纺织机械
工程机械：挖掘机、装载机、起重机、压路机辅助回路
农业机械：拖拉机、收割机液压系统
其他应用：液压站、测试设备、船舶液压系统
注：具体技术参数和型号配置请以博世力士乐官方最新产品样本为准。
