力士乐PGH-3X系列内啮合齿轮泵
一、产品概述
PGH-3X 系列是博世力士乐 (Bosch Rexroth) 生产的间隙补偿型定排量内啮合齿轮泵，主要由安装法兰、壳体、带贯通驱动的端盖、小齿轮轴、内齿轮、滑动轴承、轴向垫片、止动销以及由弧形块、弧形块支架和密封辊组成的径向补偿装置构成。
机座大小：4 和 5 两种
排量范围：20.1 cm³/rev 至 250.5 cm³/rev
最大工作压力：350 bar
额定压力：315 bar
应用领域：工业和移动应用的开式回路系统
二、核心特点
特点 | 描述 |
低噪音运行 | 优化的齿轮设计和间隙补偿技术，降低运行噪音 |
低流量脉动 | 内啮合结构提供平稳的流体输送，减少系统振动 |
高效率 | 即使在低速和低粘度条件下也能保持高效率 |
间隙补偿 | 径向和轴向间隙自动补偿，确保长期稳定性能 |
高可靠性 | 可承受 200 万次最大压力负载循环 |
多种组合 | 可与叶片泵和轴向柱塞泵组合使用，支持双泵配置 (如 PGH55 短版) |
材质优良 | 铝合金壳体，FKM 密封件，适应广泛工况 |

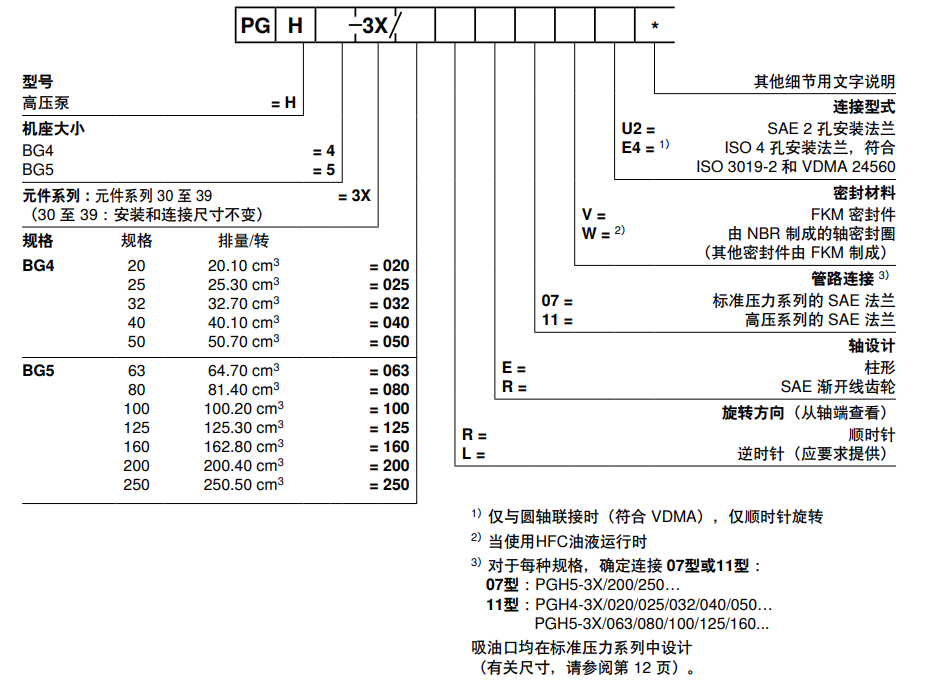

三、型号编码规则
PGH-3X 系列完整型号示例：PGH4-3X/040RE11VU2 (物料号：R901147103)
编码段 | 含义 | 可选值 |
PGH | 产品系列标识 (内啮合齿轮泵) | PGH |
4/5 | 机座大小 | 4, 5 |
3X | 组件系列 | 3X |
040 | 规格 (排量 cm³/rev) | 020(20.1), 025(25.2), 032(31.5), 040(40.2), 050(50.3), 063(63.0), 080(80.4), 100(100.5), 125(125.6), 160(160.8), 200(201.0), 250(250.5) |
RE/RR | 控制类型 | RE (标准), RR (带减压阀) |
11 | 轴类型 | 11 (标准轴) |
V | 密封类型 | V (FKM 密封) |
U2 | 安装法兰 | U2 (标准安装法兰) |
四、技术参数表
基本参数
参数 | 机座 4 | 机座 5 |
排量范围 | 20.1-80.4 cm³/rev | 100.5-250.5 cm³/rev |
最大工作压力 | 350 bar | 350 bar |
额定压力 | 315 bar | 315 bar |
最大转速 | 3000-4000 rpm (取决于排量) | 2500-3000 rpm (取决于排量) |
工作温度 | -20°C 至 +80°C | -20°C 至 +80°C |
粘度范围 | 10-800 mm²/s | 10-800 mm²/s |
壳体材质 | 铝合金 | 铝合金 |
密封材质 | FKM (标准) | FKM (标准) |
典型型号参数 (节选)
型号 | 排量 (cm³/rev) | 最大压力 (bar) | 最大转速 (rpm) | 物料号 |
PGH4-3X/020RE11VU2 | 20.1 | 350 | 4000 | R901147100 |
PGH4-3X/040RE11VU2 | 40.2 | 350 | 3500 | R901147103 |
PGH4-3X/080RE11VU2 | 80.4 | 350 | 3000 | R901147106 |
PGH5-3X/100RE11VU2 | 100.5 | 350 | 3000 | R901147107 |
PGH5-3X/250RE11VU2 | 250.5 | 350 | 2500 | R901147118 |
五、结构与工作原理
1. 结构组成
内齿轮组件：小齿轮轴驱动内齿轮旋转，形成容积变化
- 间隙补偿系统：
径向补偿：弧形块、弧形块支架和密封辊，自动补偿径向间隙
轴向补偿：轴向垫片，自动补偿轴向间隙
轴承系统：滑动轴承，承受径向载荷
密封系统：FKM 密封件，防止泄漏
2. 工作原理
小齿轮轴由外部驱动旋转，带动内齿轮同向旋转
齿轮啮合处的容积变化产生吸力，从吸油口吸入液压油
液压油被齿轮带到压油口，容积减小产生压力，排出液压油
间隙补偿系统自动调整，确保高效率和低泄漏
六、安装与维护要点
- 安装：
确保安装法兰和轴的同轴度
正确连接吸油口和压油口
安装前检查油液清洁度 (ISO 4406 16/13)
- 维护：
定期检查油液温度和压力
按推荐周期更换液压油和滤芯
避免长时间在最大压力下运行
七、产品目录文档信息
官方文档编号：RE 10227/2025-02 (英文版)，H7417_d (中文版)
文档类型：内啮合齿轮泵 PGH-3X 系列产品样本
包含内容：产品特点、型号说明、技术参数、安装尺寸、订货信息等.
