一、产品概述
AZPG 系列是博世力士乐 (Bosch Rexroth) G 平台的高性能外啮合定量齿轮泵，专为中高压液压系统设计，排量范围22.5~100 cm³/rev，适用于重负荷工业应用。
核心定位：提供高可靠性、高效率的液压动力源，可单独使用或组成多联泵系统，满足各类工业机械对液压系统的需求。
二、核心特性
特性 | 详细说明 |
压力等级 | 最高间歇压力280 bar，最高连续压力250 bar，最高峰值压力300 bar |
轴承系统 | 采用滑动轴承设计，适合重负荷应用，低速运行时耐磨性出色 |
轴与法兰 | 传动轴符合ISO 或 SAE 标准，提供多种法兰和轴端配置选择 |
多泵组合 | 可实现多台泵串联 / 并联组合，形成多联泵系统，节省安装空间 |
油口连接 | 标准配置为法兰连接，可选螺纹连接 |
密封技术 | 轴向与径向间隙通过压力补偿密封，确保最优效率和低泄漏 |
齿轮设计 | 12 齿齿轮设计，降低流量脉动和噪音水平 |
材质与质量 | 铸造泵壳，大规模生产保证持续高质量，可按客户要求定制 |
工作温度 | -30°C+80°C（NBR 密封件），-20°C+110°C（FKM 密封件） |

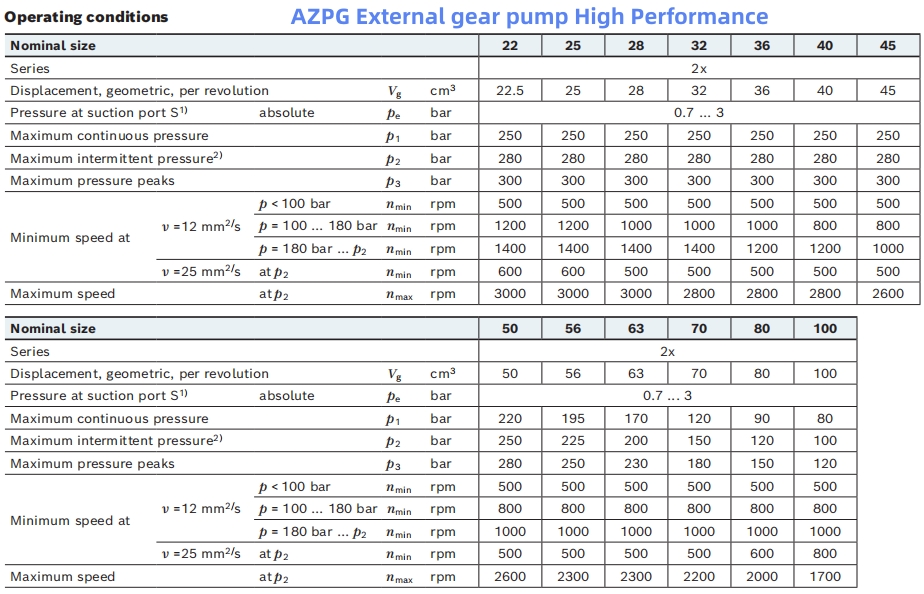

三、技术规格参数
基本参数
参数 | 数值范围 |
排量 (V) | 22.5, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 100 cm³/rev |
吸油压力 | 0~3 bar（绝对压力），串联泵时 p₁(p₂)=max. 0.5>p₁(p₂) |
最低转速 | 500~1200 rpm（取决于粘度和排量） |
最高转速 | 1700~3000 rpm（取决于粘度和排量） |
安装位置 | 无限制，可任意角度安装 |
安装方式 | 法兰安装或带柱塞的贯穿螺栓安装 |
旋转方向 | 顺时针 (R) 或逆时针 (L) 可选 |
各排量详细规格（节选）
排量 (cm³/rev) | 最大工作压力 (bar) | 最高转速 (rpm) | 重量 (kg) | 尺寸 A (mm) | 尺寸 B (mm) | 订货代码示例 |
22.5 | 280 | 3000 | 10.3 | 60.9 | 124.6 | 0510725441/0510725164 |
32 | 280 | 2800 | 10.7 | 64.8 | 132.4 | 0510725444/0510725167 |
45 | 280 | 2600 | 11.2 | 70.1 | 143.1 | 0510725447/0510725170 |
56 | 225 | 2300 | 11.7 | 74.7 | 152.2 | 0510825325/0510825025 |
80 | 120 | 2200 | 12.5 | 100.6 | 190.7 | 0510825317/0510825018 |
100 | 100 | 1700 | 13.8 | 109.8 | 207.2 | 0510825318/0510825019 |
四、订货代码系统
单级泵订货代码结构
AZPG – 22 – 063 R C B 20 M B代码段 | 含义 | 可选值 |
AZPG | 产品系列 | AZPG=G 平台外啮合齿轮泵 |
22 | 规格 | 22=G 平台，排量 22.5~100 cm³/rev |
063 | 排量 | 022=22.5, 025=25,...,100=100 cm³/rev |
R | 旋转方向 | R = 顺时针，L = 逆时针 |
C | 传动轴 | C = 锥形键槽轴 1:5，D = 花键轴 SAE J744 22-4，H = 锥形键槽轴 1:8 |
B | 前盖 | B = 方形法兰 Ø105mm，C=SAE J744 101-2 B 2 螺栓法兰，O = 矩形法兰定心直径 Ø50.78mm |
20 | 管路油口 | 07 = 公制螺纹，20 = 矩形法兰，30 = 矩形法兰定心直径 Ø101.6mm |
M | 密封件 | M=NBR，P=FKM，K=NBR+FKM 轴密封圈 |
B | 后盖 | B = 标准，A = 带入油口和出油口，D=PRV 内部残余流量，E=FCV 外部残余流量 |
组合泵订货代码结构
AZPGGSS – xx – 032/022/016/005 R C B 20 20 20 20 K B组合泵可实现 2~4 个泵单元串联，各单元可选择不同排量和配置。
五、配置选项
1. 传动轴类型
锥形键槽轴：1:5 或 1:8 锥度，适用于标准工业应用
花键轴：SAE J744 22-4 (13T 16/32DP)，适用于重载和高扭矩应用
2. 前盖 / 法兰类型
方形法兰：直径 105mm，标准工业法兰
SAE B 2 螺栓法兰：符合 SAE J744 101-2 标准
矩形法兰：定心直径 50.78mm 或 101.6mm，适用于特定安装空间
3. 管路油口类型
公制螺纹连接
矩形法兰连接（符合 ISO 8434-4 标准）
SAE 分体法兰连接，UNC 螺纹
4. 集成式控制阀选项
阀类型 | 功能说明 | 应用场景 |
PRV | 压力溢流阀，限制系统最高压力 | 保护液压系统免受过载 |
FCV | 流量控制阀，限制最大流量 | 控制执行元件速度 |
PRV+FCV | 压力 + 流量复合控制 | 动力转向系统供油 |
六、组合泵系统
AZPG 系列支持多种组合方式：
双联泵：AZPGG/SS，两个泵单元串联
三联泵：AZPGGG/SSS，三个泵单元串联
四联泵：AZPGGGG/SSSS，四个泵单元串联
各单元可独立选择排量、压力等级和旋转方向
组合泵可共享同一驱动轴，节省安装空间和成本
七、设计与选型要点
流量计算：Q = V × n × ηₚ（V = 排量，n = 转速，ηₚ= 容积效率）
压力选择：根据系统最高工作压力选择合适的泵型，确保不超过280 bar间歇压力限制
粘度适配：推荐工作粘度 12~25 mm²/s，不同粘度对应不同的转速限制
吸油条件：吸油压力需保持在 0~3 bar 绝对压力范围内，避免气蚀
温度控制：根据工作温度选择合适的密封件材料（NBR 或 FKM）
八、维护与保养
安装前检查：确保泵体清洁，检查密封件完好性
启动程序：首次启动前需注满油液，排气，低速运行 5~10 分钟
- 定期维护：
每 2000 小时更换液压油和滤芯
检查轴封和连接处是否泄漏
监测噪音和振动变化，及时发现异常
存储条件：干燥通风环境，温度 - 20°C~+40°C，避免阳光直射和化学品接触
九、配件与维修零部件
标准配件：安装法兰、密封圈、固定螺钉、轴键
维修包：包含所有密封件、轴承和易损件，便于快速维修
专用工具：用于拆卸和安装泵内部组件的专用工具
