一、产品概述
压力性能稳定：公称压力250 bar，连续工作压力最高230 bar，峰值压力可达280 bar，满足常规高压液压工况
优化滑动轴承结构：耐磨滑动轴承配置，抗冲击、低磨损，适配长期连续负载作业，使用寿命更长
多规格模块化配置：标准轴承版本、单泵/双联组合泵、内置溢流阀、流量控制阀等多种选配方案
通用适配接口：标准化ISO/SAE传动轴、螺纹/法兰油口，兼容市面主流液压系统安装规范
环境适配性优异：常规NBR密封温度区间-30°C至+80°C，选配FKM氟胶密封可适配-20°C至+110°C高温工况
低噪高效设计：精密齿轮修形、轴向压力补偿结构，运行噪音低、容积效率高，能耗损失小

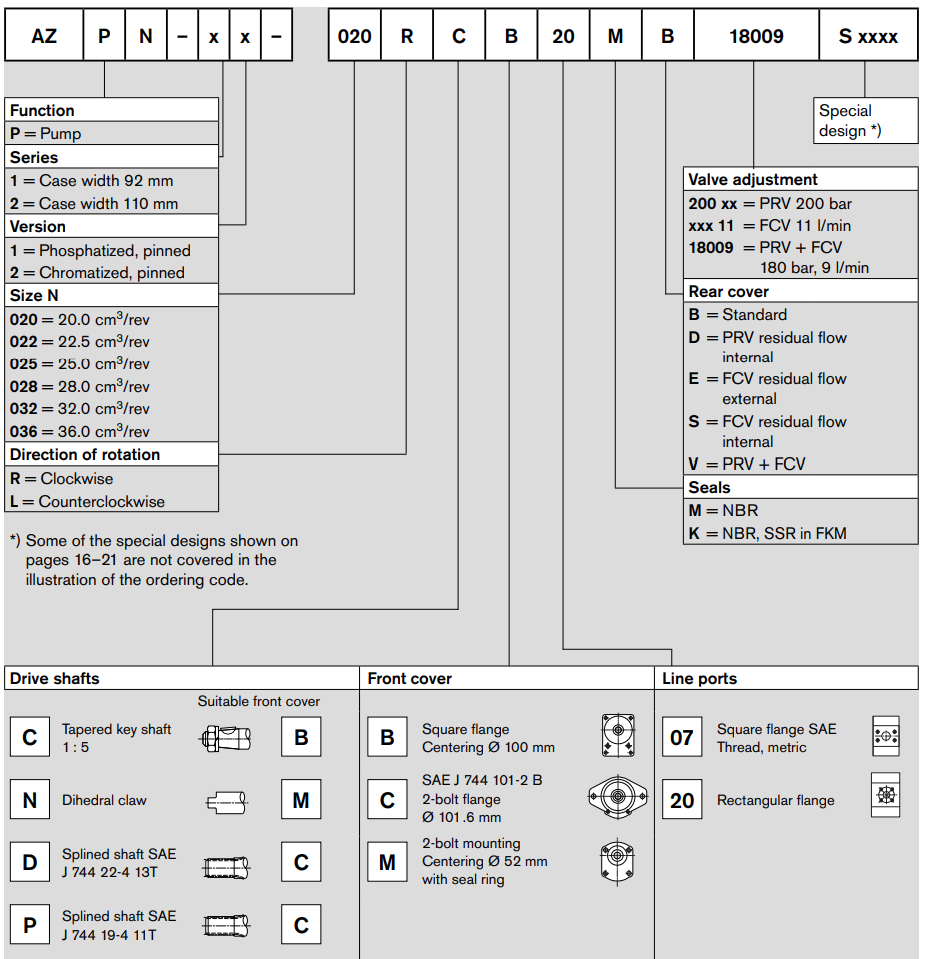

二、型号命名规则
位置 | 代码 | 含义 |
1-2 | AZ | 外啮合齿轮泵系列代号 |
3 | P | 定量齿轮泵 |
4 | N | N平台 经济型通用齿轮泵 |
5 | 1/2 | 系列：1=标准轻型轴承，2=加强重载轴承 |
6-8 | 002-040 | 排量(cm³/rev)：002=2.5，004=4.0，006=6.0，008=8.0，011=11.0，014=14.0，018=18.0，022=22.0，028=28.0，032=32.0，040=40.0 |
9 | R/L | 旋转方向：R=顺时针，L=逆时针（从轴端视角观察） |
10-11 | CB/RB/NB等 | 结构配置：轴型、法兰规格、油路布局特殊设计 |
12-13 | 16/20/25等 | 溢流阀调压值：16=160bar、20=200bar、25=250bar |
14 | M/S | 后盖类型：M=标准后盖，S=集成阀专用后盖 |
15 | B/V | 密封材质：B=NBR丁腈橡胶，V=FKM氟橡胶 |
三、排量与压力等级
1. AZPN-1x（标准轻型轴承系列）
排量 (cm³/rev) | 最高连续压力 (bar) | 最高间歇压力 (bar) | 最高峰值压力 (bar) | 最高转速 (rpm) |
2.5、4.0、6.0、8.0 | 230 | 250 | 280 | 4200（小排量通用高转速） |
11.0、14.0、18.0 | 210 | 230 | 260 | 3800 |
22.0、28.0 | 190 | 210 | 240 | 3200 |
32.0、40.0 | 170 | 190 | 220 | 2800 |
2. AZPN-2x（加强重载轴承系列）
排量 (cm³/rev) | 最高连续压力 (bar) | 最高间歇压力 (bar) | 最高峰值压力 (bar) | 最高转速 (rpm) |
2.5、4.0、6.0、8.0 | 230 | 250 | 280 | 4200 |
11.0、14.0、18.0 | 230 | 250 | 280 | 3800 |
22.0、28.0 | 210 | 230 | 260 | 3200 |
32.0、40.0 | 190 | 210 | 240 | 2800 |
四、关键技术参数
参数 | 数值 | 备注 |
吸油压力 | 0.8～3 bar（绝对压力） | 双联组合泵次级压力≤初级压力+0.5bar，避免气蚀 |
粘度范围 | 10～850 mm²/s | 最佳工作粘度20～100 mm²/s，低温起动允许最大2000 mm²/s |
过滤精度 | ISO 4406 20/18/15 | 精密液压系统建议升级至19/17/14等级 |
容积效率 | ≥93%（额定工况） | 精密齿轮配合，高压工况泄漏量极低 |
安装方式 | 法兰安装、贯穿螺栓安装 | 支持任意角度安装，无方位限制 |
轴端负载 | 允许径向、轴向轻中度负载 | 重载工况需提前核算轴端受力参数 |
工作噪音 | ≤68dB（额定转速额定压力） | 修形齿轮降噪设计，适配静音工况需求 |
五、组合泵配置
六、集成控制阀选项
阀类型 | 功能说明 | 代码示例 |
PRV 溢流阀 | 系统压力过载保护，稳定系统工作压力，自动卸荷稳压 | 16=160bar、20=200bar、25=250bar |
FCV 流量阀 | 精准限定系统输出流量，稳定执行元件运行速度 | 06=6L/min、10=10L/min、15=15L/min |
PRV+FCV 组合阀 | 集成稳压、流量控制双重功能，简化液压油路布局 | 2010=200bar稳压+10L/min限流 |
七、典型型号与官方订货号
型号 | 排量 (cm³/rev) | 系列类型 | 原厂订货号 |
AZPN-11-004RCB20MB | 4.0 | 标准轴承 | 0510112008 |
AZPN-11-008RNB16MB | 8.0 | 标准轴承 | 0510122013 |
AZPN-12-014LCB20MB | 14.0 | 加强轴承 | 0510152021 |
AZPN-11-018RRB25MB | 18.0 | 标准轴承 | 0510182035 |
AZPN-12-028RCB20MB | 28.0 | 加强轴承 | 0510222042 |
八、应用领域
通用工业机械：包装机械、印刷设备、机床液压站、小型压力机、自动化流水线液压系统
轻型移动设备：农用机械、园林设备、小型工程机械、环卫设备液压系统
配套液压系统：中小型高压液压动力单元、多回路辅助供油系统、设备备用液压泵组
特种设备：静音需求设备、连续作业设备、高性价比批量配套液压设备
九、安装与维护要点
旋转方向规范：严格按照铭牌标注方向驱动，顺时针与逆时针版本油口位置不通用，禁止反向运转，避免泵体磨损、压力不足
液压油选型：适配符合DIN 51524标准的矿物液压油，优先选用HLP系列耐磨液压油，禁止使用劣质、变质、杂质超标的液压油
温度管控：NBR密封件适用油温-30℃～+80℃，FKM氟胶密封件可耐受-20℃～+110℃高温，超温工况需加装散热装置
油液过滤规范：系统必须满足ISO 4406 20/18/15过滤等级，新机使用前需彻底清洗油箱及管路，定期更换滤芯，防止杂质磨损齿轮与轴承
吸油工况要求：保证吸油管路密封严密、无漏气、无堵塞，吸油高度符合规范，避免负压过大产生气蚀、噪音、容积效率下降等问题
日常维护：定期检查油温、油压、噪音状态，长期停机重启前需提前补油排气，空载试运行后再投入负载作业
