一、产品概述
AZPF 系列是博世力士乐 (REXROTH) 推出的高性能外啮合齿轮泵，属于 F 平台定量泵，排量范围4.0～28 cm³/rev，广泛应用于工业与移动液压系统。
核心特点：
公称压力 280 bar，连续工作压力最高 250 bar
滑动轴承设计，适合重负荷应用
多种配置：标准轴承 (系列 1)、加强轴承 (系列 2)、单级 / 组合泵、带集成控制阀等
连接方式：ISO/SAE 传动轴、螺纹 / 法兰管路油口
环境适应性强：温度范围 - 30°C 至 + 80°C (最高 + 110°C，使用 FKM 密封件)
二、型号命名规则
位置 | 代码 | 含义 |
1-2 | AZ | 外啮合齿轮泵 |
3 | P | 泵 |
4 | F | F 平台 |
5 | X | 系列：1 = 标准轴承，2 = 加强轴承 |
6-8 | 004-028 | 排量 (cm³/rev)：004=4.0，005=5.5，008=8.0，011=11.0，014=14.0，016=16.0，019=19.0，022=22.5，025=25.0，028=28.0 |
9 | R/L | 旋转方向：R = 顺时针，L = 逆时针 (从轴端看) |
10-11 | CB/RB 等 | 特殊设计 (轴 / 法兰 / 阀配置) |
12-13 | 20/30 等 | 阀的调节 (如 20=200 bar PRV) |
14 | M | 后盖类型 |
15 | B | 密封件材料 (NBR/FKM) |
示例：AZPF-11-016RCB20MB
表示：标准轴承 (1)，F 平台，16 cm³/rev 排量，顺时针旋转，特定轴 / 法兰配置，200 bar PRV，标准后盖，NBR 密封件

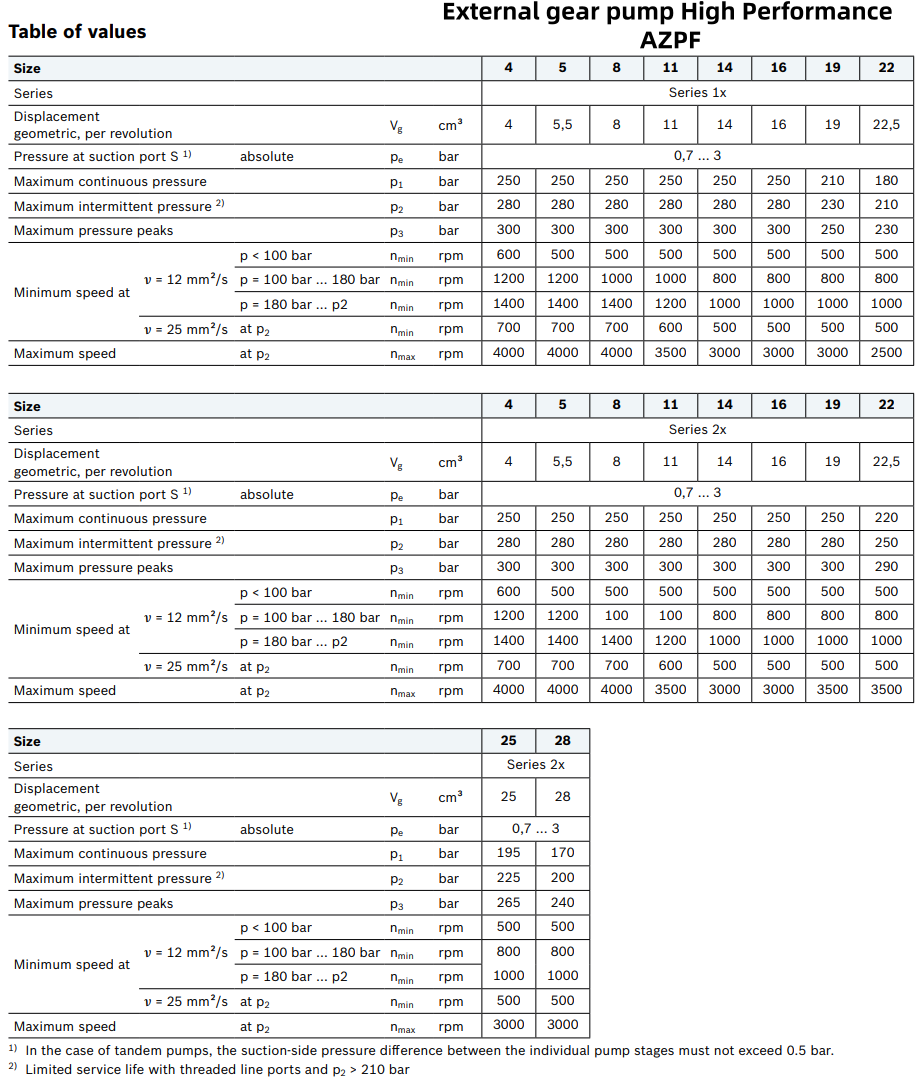

三、排量与压力等级
1. AZPF-1x (标准轴承系列)
排量 (cm³/rev) | 最高连续压力 (bar) | 最高间歇压力 (bar) | 最高峰值压力 (bar) | 最高转速 (rpm) |
4.0, 5.5, 8.0, 11.0 | 250 | 280 | 300 | 4000(4/5.5), 3500(8/11) |
14.0, 16.0 | 210 | 230 | 250 | 3000 |
19.0, 22.5 | 180/210 | 210/230 | 230/250 | 3000(19), 2500(22.5) |
2. AZPF-2x (加强轴承系列)
排量 (cm³/rev) | 最高连续压力 (bar) | 最高间歇压力 (bar) | 最高峰值压力 (bar) | 最高转速 (rpm) |
4.0, 5.5, 8.0, 11.0 | 250 | 280 | 300 | 4000(4/5.5), 3500(8/11) |
14.0, 16.0 | 250 | 280 | 300 | 3000 |
19.0, 22.5 | 220/195 | 250/225 | 290/265 | 3500 |
25.0, 28.0 | 170 | 200 | 240 | 3000 |
四、关键技术参数
参数 | 数值 | 备注 |
吸油压力 | 0.7～3 bar (绝对) | 串联泵：p₂ ≤ p₁+0.5 bar |
粘度范围 | 12～800 mm²/s | 推荐 20～100 mm²/s，起动允许 2000 mm²/s |
过滤要求 | ISO 4406 20/18/15 | 系统敏感时需更高等级 |
容积效率 | ≥92%(满载) | 高效率设计 |
安装方式 | 法兰或贯穿螺栓 | 任意安装位置 |
轴负载 | 径向 / 轴向力 | 需咨询确定 |
五、组合泵配置
AZPF 系列可组合为双联 (AZPFF)、 三联 (AZPFFF) 等多联泵，满足多回路液压系统需求。
双联泵示例：AZPFF-11-016RR2020MB
表示：标准轴承系列，左右泵均为 16 cm³/rev，顺时针旋转，各带 200 bar PRV，标准后盖，NBR 密封件
六、集成控制阀选项
阀类型 | 功能 | 代码示例 |
PRV | 压力 relief valve (溢流阀) | 200=200 bar，180=180 bar |
FCV | Flow control valve (流量控制阀) | 11=11 L/min，9=9 L/min |
PRV+FCV | 组合阀 | 18009=180 bar PRV+9 L/min FCV |
七、典型型号与订货号
型号 | 排量 (cm³/rev) | 系列 | 订货号 |
AZPF-11-005RRR20PB | 5.5 | 1 | 0510325017 |
AZPF-12-008RNT20MB | 8.0 | 1 | 0510415006 |
AZPF-11-011LFP20PB | 11.0 | 1 | 0510515347 |
AZPF-11-016LFO30PB | 16.0 | 1 | 0510625327 |
AZPF-12-022RRR12MB | 22.5 | 2 | 9510290126 |
工业机械：注塑机、机床、压力机、包装机械
移动设备：工程机械、农业机械、林业机械
液压系统：多回路系统、高压系统、高可靠性要求系统
九、安装与维护要点
旋转方向：只能按规定方向驱动，逆时针旋转泵的油口位置不同
油液选择：矿物油符合 DIN 51524，推荐 HLP 液压油
温度控制：最高 + 80°C (NBR)，+110°C (FKM)
过滤精度：必须达到 ISO 4406 20/18/15 级
吸油条件：确保足够吸油压力，避免气穴现象
