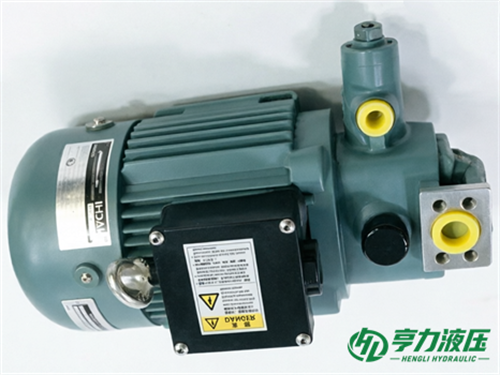

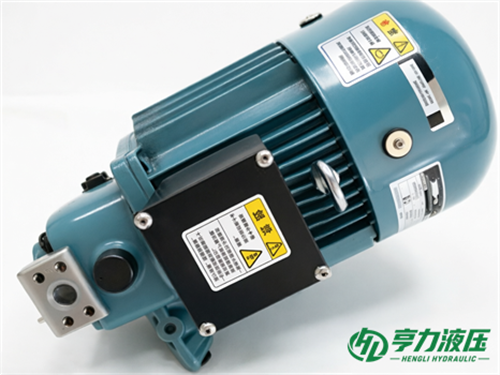

 NACHI不二越 UVN-1A-1A4-1.5-4-11 变量叶片泵说明书

本资料基于不二越官方UVN系列产品手册整理，对应型号为UVN-1A-1A4-1.5-4-11（泵+电机一体化组合，NSP系列通用泵单元）。

 一、型号含义解析

 二、核心技术参数

 1. 泵本体性能

- 几何排量：16.1 cm³/rev

- 压力调整范围：5.5 ~ 8.0 MPa（56.1~81.6 kgf/cm²）

- 最高闭压：8.0 MPa

- 无负荷额定排量：

  - 50Hz工况：24 L/min

  - 60Hz工况：29 L/min

- 工厂默认设定压力：7.0 MPa

- 峰值压力耐受：≤14 MPa（设定压+冲击压力总和）

 2. 配套电机参数

- 额定功率：1.5 kW，4极

- 标准电压：AC200V 50/60Hz、AC220V 60Hz

- 额定转速：50Hz时1390r/min，60Hz时1670r/min

- 绝缘等级：E级

- 防护形式：全封闭外扇冷却型

- 接线盒位置：泵端视角右侧（B端子标准配置）

 3. 整机通用参数

- 整机重量：约21 kg

- 旋向：从电机风扇侧观察，顺时针旋转

- 工作油温范围：15 ~ 60 ℃

- 环境温度：10 ~ 40 ℃

- 推荐液压油：ISO VG32 / VG46 抗磨液压油

- 污染度要求：NAS 10级及以下

 三、产品核心特点

1. 节能低发热：无外部泄油结构，压力平衡优化设计，保压工况相比传统泵站节能约40%，油温上升小，利于设备精度稳定。

2. 紧凑轻量化：泵与电机为专用一体化设计，取消联轴器，体积小、安装便捷，适配各类小型液压站与机床设备。

3. 低噪长寿命：泵轴与电机轴采用专用接头连接，抵消轴振动与偏心影响；耦合部位持续润滑，摩擦损耗低、运行噪音小、使用寿命长。

 四、安装与配管规范

 1. 安装要求

- 安装底座需具备足够刚性，泵轴保持水平安装。

- 泵体上方搭载阀块时，阀块+附件总重量不得超过15kg。

- 避免在强振动、多粉尘、潮湿环境中安装。

 2. 配管要求

- 吸油管路流速≤2m/s，泵吸油口压力控制在 -0.03 ~ +0.03 MPa 范围内。

- 吸油侧需配置100μm（150目）吸油过滤器。

- 回油管路建议配置25μm管路过滤器。

- 泄油管需直接接入油箱油面以下，管路背压≤0.01MPa。

- 系统峰值压力（设定压+冲击压力）不得超过14MPa；若超压需在回路中加装冲击缓冲溢流阀。

 五、运行操作说明

 1. 启动前准备

- 检查油箱油位，确保油液达到标定液位。

- 确认电机接线相序，保证旋向正确（风扇侧顺时针）；反转会导致泵不排油、加速磨损。

- 确保泵出口卸荷，处于无负荷状态。

 2. 启动与排气

- 初次启动或停机久后重启，需反复点动电机（启停切换），将泵与吸油管内空气排出。

- 排气困难的回路，需加装排气阀辅助排气。

- 低温启动（油温＜15℃）时，需低压空载运行预热，待油温升至15℃以上再加载工作。

 3. 压力与流量调节

- 压力调节：顺时针旋转压力调节螺钉，压力升高；逆时针旋转，压力降低。调节完成后锁紧锁紧螺母。

- 流量调节：顺时针旋转流量调节螺钉，排量减小；逆时针旋转，排量增大。调节完成后锁紧锁紧螺母。

- 注意：除压力、流量调节螺钉外，其余部件均为工厂精密调校，禁止私自拆卸调整。

 六、液压油与维护保养

 1. 液压油管理

- 推荐使用ISO VG32或VG46级抗磨液压油（R&O型），40℃时运动粘度30~50mm²/s。

- 油液污染度需控制在NAS 10级以内，避免混入水分、杂质与其他牌号油品。

- 定期检测油液状态，出现变色、异味、杂质超标时及时更换。

 2. 日常维护

- 每日检查油位、油温与运行异响，出现异常啸叫、振动时立即停机排查。

- 定期清洗或更换吸油、回油过滤器。

- 长期停机时需排净管路空气，封闭油口，存放于干燥阴凉环境。

 七、常见故障排查方向

1. 无流量/吸油困难：优先检查吸油管路漏气、油位过低、过滤器堵塞、电机旋向错误、吸油口负压超标。

2. 压力不足/无法升压：检查压力调节设定、内部叶片卡滞、油液粘度过低、系统外泄漏过大。

3. 异常噪音振动：排查吸空进气、联轴器磨损、安装底座刚性不足、油液污染导致叶片磨损。

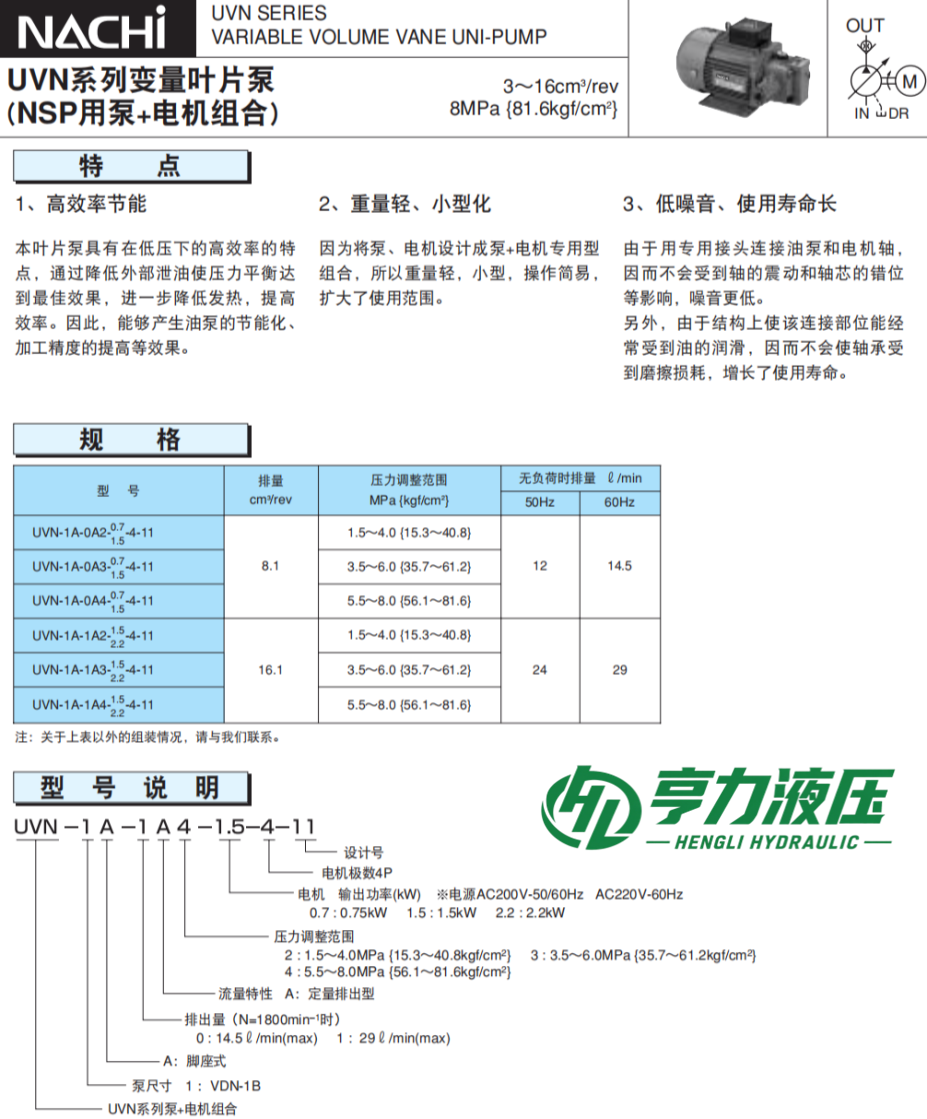

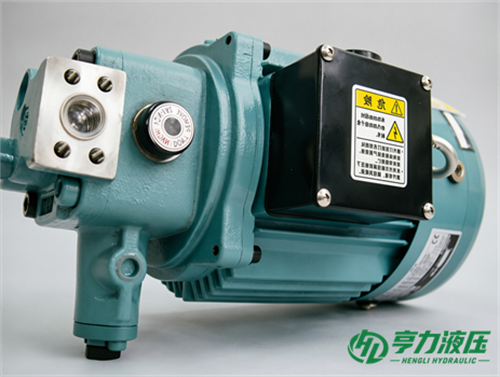

不二越UVN系列变量叶片泵规格及型号说明：

不二越NACHI液压泵样本：NACHI液压泵.pdf
