一、产品概述
- 核心特点：
采用双齿面原理，流量脉动降低75%，显著减少噪音和系统振动
连续工作压力达250 bar，间歇压力达280 bar，峰值压力达300 bar
滑动轴承设计，适合重负荷应用，低速运行时耐磨性出色
压力敏感型间隙密封，确保高效率
可实现多台泵组合，提供多种安装和连接选项
二、技术规格参数
2.1 基本参数

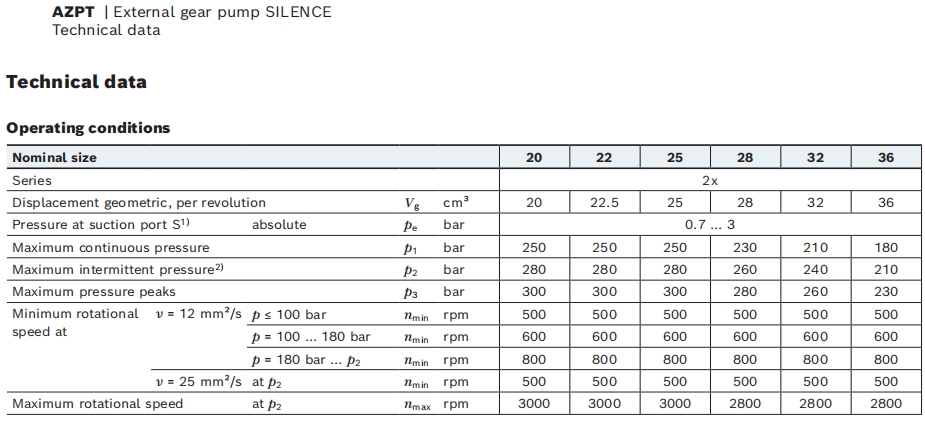

参数 | 数值 |
排量范围 | 20, 22.5, 25, 28, 32, 36 cm³/rev |
平台 | N/T 系列 |
泵壳宽度 | 2=110 mm |
旋转方向 | 顺时针 (R)/ 逆时针 (L)（从轴的视点看） |
安装位置 | 任意位置 |
环境温度 | -30°C\+80°C（NBR 密封件）；-20°C\+110°C（FKM 密封件） |
液压油粘度 | 推荐：20\100 mm²/s；允许：12\800 mm²/s；起动：2000 mm²/s |
过滤要求 | 洁净度等级至少 20/18/15（ISO 4406） |
2.2 压力与转速限制
排量 (cm³/rev) | 最高连续压力 (p1, bar) | 最高间歇压力 (p2, bar) | 最高峰值压力 (p3, bar) | 最低转速 (rpm) | 最高转速 (rpm) |
20 | 250 | 280 | 300 | 500 | 3000 |
22.5 | 250 | 280 | 300 | 500 | 3000 |
25 | 250 | 280 | 300 | 500 | 3000 |
28 | 230 | 260 | 280 | 500 | 2800 |
32 | 210 | 240 | 260 | 500 | 2800 |
36 | 180 | 210 | 230 | 500 | 2600 |
三、型号规格与订货代码
3.1 单级泵订货代码结构
AZ P T xx 020 R C B 20 M B 18009 S xxxx │ │ │ │ │ │ │ │ │ │ │ │ │ └─ 特殊设计 │ │ │ │ │ │ │ │ │ │ │ └─ 功能（18009=PRV+FCV 180 bar,9 l/min） │ │ │ │ │ │ │ │ │ │ └─ 密封件（B=标准,M=NBR,K=NBR+FKM轴密封） │ │ │ │ │ │ │ │ │ └─ 后盖（B=标准,E=FCV外部,S=FCV内部,V=PRV+FCV） │ │ │ │ │ │ │ │ └─ 管路油口（20=矩形法兰,07=方形法兰SAE等） │ │ │ │ │ │ │ └─ 前盖（B=方形法兰定心直径100 mm等） │ │ │ │ │ │ └─ 传动轴（C=锥形键槽1:5,D=SAE花键13T,P=SAE花键11T等） │ │ │ │ │ └─ 旋转方向（R=顺时针,L=逆时针） │ │ │ │ └─ 排量（020=20,022=22.5,025=25,028=28,032=32,036=36） │ │ │ └─ 泵壳宽度（2=110 mm） │ │ └─ 系列（T=20~36 cm³/rev） │ └─ 功能（P=泵） └─ 产品系列（AZ=外啮合齿轮泵）
3.2 主要型号与订货代码对照表
排量 (cm³/rev) | 标准订货代码 | 最高压力 (bar) | 最高转速 (rpm) | 重量 (kg) |
20 | 0517625309/0517625008 | 280 | 3000 | 52.0 |
22.5 | 0517725302/0517725016 | 280 | 3000 | 53.5 |
25 | 0517725313/0517725017 | 280 | 3000 | 55.0 |
28 | 0517725314/0517725018 | 260 | 3000 | 56.5 |
32 | 0517725315/0517725019 | 240 | 2800 | 59.0 |
36 | 0517725316/0517725020 | 210 | 2600 | 61.0 |
3.3 组合泵订货代码结构
AZ P TTSS xx 032/022/016/005 R C B 20 20 20 20 K B │ │ │ │ │ │ │ │ │ │ │ │ │ │ └─ 轴密封 │ │ │ │ │ │ │ │ │ │ │ │ └─ 密封件 │ │ │ │ │ │ │ │ │ │ │ └─ 后盖（泵4） │ │ │ │ │ │ │ │ │ │ └─ 后盖（泵3） │ │ │ │ │ │ │ │ │ └─ 后盖（泵2） │ │ │ │ │ │ │ │ └─ 后盖（泵1） │ │ │ │ │ │ │ └─ 前盖（泵1） │ │ │ │ │ │ └─ 传动轴（泵1） │ │ │ │ │ └─ 旋转方向 │ │ │ │ └─ 各泵排量（从驱动端开始） │ │ │ └─ 泵壳宽度 │ │ └─ 各泵系列（T=20~36,S=4~28等） │ └─ 功能（P=泵） └─ 产品系列（AZ=外啮合齿轮泵）
四、结构与组件
4.1 基本结构
固定环
轴密封圈
前盖
滑动轴承
定心销
主动齿轮
从动齿轮（摩擦）
泵壳密封件
泵壳
轴承
轴向区域密封件
支架
端盖
固定螺钉
4.2 关键设计特点
双齿面啮合：前齿面和后齿面交替产生液流排放，降低流量脉动
压力补偿密封：内部密封通过与输出压力成正比的补偿力实现，确保最优效率
滑动轴承：专用轴承衬套吸收支承力，形成面接触而非线接触，提高耐磨性
12 齿齿轮设计：保持最低限度的流量脉动和噪音
五、安装与连接选项
5.1 传动轴类型
代码 | 描述 | 最大传输扭矩 (Nm) |
C | 锥形键槽轴 1:5 | 200 |
N | 两面卡钳 | 95 |
D | SAE J 744 22-4 13T 花键轴 | 320 |
P | SAE J 744 19-4 11T 花键轴 | 180 |
5.2 前盖与管路油口
前盖代码 | 描述 | 管路油口代码 | 描述 |
B | 方形法兰，定心直径 100 mm | 07 | 方形法兰 SAE |
C | 2 - 螺栓安装，定心直径 52 mm | 20 | 矩形法兰 |
M | SAE J 744 101-2B 2 - 螺栓法兰 | 02 | 公制螺纹 |
5.3 驱动方式
弹性联轴器：不得传递径向力或轴向力，泵轴套管最大径向跳动 0.2 mm
联轴套管：用于 DIN 或 SAE 花键轴，需油浴或油雾润滑
带柄托的传动轴：可紧密连接电机或内燃机，无需轴密封
V 形皮带和齿轮驱动：需提交详细应用信息进行评估
六、组合泵配置
多泵组合：一级泵传动轴可延伸到二级、三级泵，每对泵间安装联轴器
吸油方式：标准为独立吸油口，可选公用吸油口
压力限制：二级泵送驱动器最大负载为 95 Nm，T→T 组合 65 Nm，T→S 组合 95 Nm
推荐配置：将排量最大的泵放在驱动轴一侧
七、配件与维修
7.1 标准配件
矩形法兰 90° 角配件（LA 12 5 S1 系列），含密封圈、螺栓套件等
维修密封套件（NBR/FKM 材质）
7.2 维修零部件
零部件 | 订货代码 | 位置 | 材质 | 尺寸 |
"T" 密封套件 | 1517010226 | #800 | NBR | - |
轴密封圈 | 1510283028 | #3 | NBR | 40x22x7 |
轴密封圈 | 1510283023 | #3 | FKM(SSR) | 40x22x7 |
八、使用注意事项
过滤要求：工作压力 > 160 bar 时，污染度等级 ISO 4406 18/15；<160 bar 时 19/16
油液选择：矿物油应符合 DIN 51 524 1-3，高负载时至少采用 HLP 液压流体
旋转方向：逆时针旋转泵的吸油口和压力油口位置与顺时针不同
保修提示：不得擅自改动泵的任何部分，否则保修失效
维护建议：遵循 RC 07 012-B1"外啮合设备的一般操作说明"
