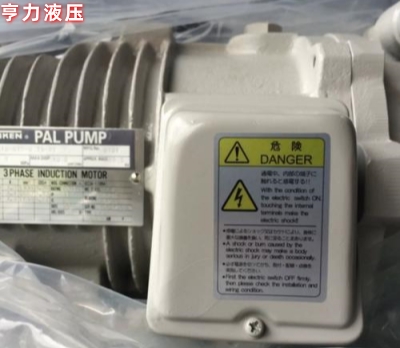

一、安全须知
安装前请仔细阅读本手册及产品样本,严格遵守所有安全警告和操作指南
仅允许具备相应资质的专业人员进行安装、调试和维护工作
安装和操作过程中必须穿戴适当的防护装备(安全帽、防护眼镜、手套等)
确保电源已切断并挂牌警示,防止意外启动造成伤害
液压系统压力可能导致严重伤害,操作前必须完全泄压
严禁在泵运行时进行任何拆卸或维修工作
二、安装准备
1. 环境检查
检查项目 | 要求标准 |
环境温度 | -10℃~+60℃(超出范围需采取加热 / 冷却措施) |
相对湿度 | 30%~85%(无冷凝) |
安装位置 | 平稳、无振动、无粉尘、无腐蚀性气体 |
空间要求 | 周围至少预留500mm空间,便于维护和散热 |
基础强度 | 能承受泵重量的3 倍以上,防止振动过大 |
2. 设备开箱检查
检查产品型号、规格是否与订单一致
检查泵体、电机、油口、接线盒等部件是否完好无损
检查随机附件(安装螺栓、密封件、说明书、合格证等)是否齐全
检查泵轴转动是否灵活,有无卡滞现象
3. 工具准备
安装工具:扭矩扳手、水平仪、千分表、扳手组、螺丝刀
测量工具:卷尺、百分表、温度计、压力表
辅助材料:减震垫、密封胶、清洁布、液压油(ISO VG32~68)
三、安装步骤
1. 基础安装
- 基础处理:
安装面必须平整,平面度误差≤0.1mm/100mm
基础表面清洁,无油污、灰尘和杂物
- 减震安装(推荐):
在泵与基础之间安装减震垫(厚度10~20mm),降低振动传递
减震垫应均匀分布在安装孔下方,确保受力均匀
- 固定泵体:
使用规定规格的螺栓(推荐 8.8 级以上)固定泵体
螺栓紧固扭矩参考下表:
泵型号 | 螺栓规格 | 紧固扭矩 (N・m) |
PM10 | M10 | 30~35 |
PM16 | M12 | 50~55 |
PM22 | M12 | 55~60 |
PM37 | M16 | 100~110 |
- 水平校准:
使用水平仪检查泵体水平度,误差≤0.2mm/m
可通过调整减震垫或垫片进行校准,确保泵体无倾斜
2. 安装姿势选择
水平安装:最常用方式,泵轴水平放置,稳定性好
垂直安装:泵轴垂直向上或向下,节省空间(注意:电机必须在上方)
无论哪种安装方式,加油口必须朝上,确保内部充分润滑
垂直安装时,电机应位于上方,防止油液进入电机绕组
安装时利用壳体上的安装孔,确保泵体稳固
四、管路连接
1. 管路准备
所有管路必须彻底清洗,去除内部油污、铁屑和杂物
推荐使用无缝钢管或高压橡胶软管(压力等级≥25MPa)
吸油管直径应与泵吸油口一致,避免吸油阻力过大
2. 吸油管路连接
吸油口高度:泵吸入口离油箱液面高度必须小于 1m
吸油压力:泵入口允许吸入压力范围:-16.7~+50kPa
- 吸油管要求:
吸油管长度尽量短,减少弯头(≤2 个 90° 弯头)
吸油管末端应安装粗滤网(过滤精度 80~100μm),滤网面积≥吸油管截面积的3 倍
吸油管与泵吸油口连接应使用柔性接头,避免管路应力传递到泵体
吸油管连接处必须密封良好,防止空气吸入
3. 压力管路连接
压力油管直径根据流量选择,推荐流速:2~6m/s
压力油管应安装高压球阀和压力表,便于调试和维护
压力油管与泵压力口连接应使用高压软管,吸收压力脉动
压力管路最高点应安装排气阀,便于系统排气
4. 泄油管路连接(关键!)
泄油管必须单独回油箱,严禁与回油管合并或插入回油管内
泄油管直径应≥泵泄油口直径,推荐流速:≤1m/s
泄油管回油口应低于油箱液面,且无背压(背压≤0.05MPa)
泄油管长度尽量短,避免过多弯头
5. 配管示意图
油箱 → 吸油滤网 → 柔性接头 → 泵吸油口 泵压力口 → 高压软管 → 压力表/球阀 → 系统 泵泄油口 → 单独油管 → 回油箱(液面以下)
五、电气连接
1. 电源检查
确认电源电压、频率与电机铭牌一致(允许误差:电压 ±5%,频率 ±2%)
电源容量应满足电机启动电流要求(通常为额定电流的5~7 倍)
必须安装过载保护、短路保护和缺相保护装置
2. 接线操作
接线必须由持证电工进行,严格按照接线盒内的接线图操作
电机应可靠接地,接地电阻≤4Ω
接线盒内的端子应紧固,防止松动发热
电源线应使用合适规格的电缆,避免电压降过大
3. 控制电路连接(可选)
远程控制型(01C)需连接远程控制信号(010V 或 420mA)
控制信号线应与动力线分开布线,避免干扰
控制电路应安装熔断器和浪涌保护器,保护控制元件
六、油液加注与系统排气
1. 油液选择
推荐使用ISO VG32~68抗磨液压油,粘度指数≥90
油液清洁度等级:NAS 1638 Class 7或更高
严禁使用已污染或不同品牌的混合油液
2. 油液加注
打开泵体顶部的加油口,注入规定粘度的液压油
油位应达到泵体上标注的油位线,确保内部元件充分润滑
关闭加油口,检查有无泄漏
3. 系统排气
打开压力管路和泄油管路上的排气阀
手动盘动泵轴5~10 圈,排出吸油管路和泵体内的空气
启动电机510 秒**后立即停止,重复**35 次,排出系统内空气
观察排气阀出油情况,直至无气泡排出,关闭排气阀
七、调试与试运行
1. 空载试运行
确认所有连接正确,无泄漏
- 启动电机,运行5~10 分钟,观察以下参数:
电机电流:应在额定电流的 %~50%\ 范围内
泵体温度:应≤60℃
噪音:应≤65dB(A),无异常声响
振动:应≤0.5mm/s(有效值)
检查各密封处有无泄漏,如有泄漏立即停机处理
2. 负载调试
逐渐增加系统压力,每次增加2~3MPa,稳定5 分钟后再继续
观察压力补偿器工作情况,确认压力稳定,无压力波动
记录不同压力下的流量和电流,确认符合产品样本参数
远程控制型(01C)需测试远程控制信号与压力的对应关系
3. 调试参数表
调试项目 | 标准值 | 备注 |
系统压力 | 0.5~21MPa | 根据型号和应用需求调整 |
电机电流 | ≤额定电流 | 超过额定电流需检查负载 |
油温 | 20℃~50℃ | 最佳工作温度 30℃~45℃ |
噪音 | ≤65dB(A) | 比传统产品低 10~15dB (A) |
八、维护保养
1. 日常维护
每日检查:油位、压力、温度、噪音、振动、泄漏情况
每周检查:紧固螺栓、清洁散热片、检查过滤器压差
2. 定期维护
维护周期 | 维护内容 | 备注 |
500 小时 | 更换吸油过滤器滤芯 | 过滤精度 80~100μm |
1000 小时 | 更换液压油和回油过滤器滤芯 | 油液清洁度 NAS 1638 Class 7 |
2000 小时 | 检查密封件,更换磨损部件 | 重点检查轴封和 O 型圈 |
5000 小时 | 全面拆解检查,更换轴承和关键部件 | 由专业人员进行 |
3. 维护注意事项
维护前必须完全泄压,防止高压油喷出伤人
更换油液时,彻底清洗油箱和管路
更换密封件时,使用原厂配件,确保密封性能
维护后必须重新排气,确保系统正常运行
九、常见故障排除
故障现象 | 可能原因 | 排除方法 |
泵不吸油 | 1. 吸油管路漏气
2. 油位过低
3. 吸油过滤器堵塞
4. 泵内空气未排尽 | 1. 检查吸油管连接处,重新密封
2. 加注油液至油位线
3. 清洗或更换滤芯
4. 重新排气 |
压力不足 | 1. 压力补偿器调整不当
2. 泄油管背压过大
3. 内部泄漏严重
4. 远程控制信号异常 | 1. 重新调整压力补偿器
2. 检查泄油管,确保无背压
3. 检查密封件,更换磨损部件
4. 检查控制信号和线路 |
噪音过大 | 1. 吸油阻力过大
2. 系统内有空气
3. 轴承磨损
4. 管路振动 | 1. 增大吸油管直径,减少弯头
2. 重新排气
3. 更换轴承
4. 安装减震管夹,使用软管 |
油温过高 | 1. 系统压力过高
2. 油液粘度不当
3. 冷却系统故障
4. 内部泄漏过大 | 1. 调整系统压力至合理范围
2. 更换合适粘度的油液
3. 检查冷却系统,清理散热器
4. 检查密封件,修复泄漏 |
十、安装尺寸参考(mm)
型号 | 安装孔距 | 安装孔直径 | 吸油口直径 | 压力口直径 | 泄油口直径 | 重量 (kg) |
PM10 | 120×120 | φ11 | RC1/2 | RC1/2 | RC1/4 | 约 25 |
PM16 | 160×160 | φ13 | RC3/4 | RC3/4 | RC1/4 | 约 35 |
PM22 | 180×180 | φ15 | RC1 | RC1 | RC1/4 | 约 45 |
PM37 | 220×220 | φ18 | RC1 1/4 | RC1 1/4 | RC1/4 | 约 60 |
十一、注意事项总结
安装前必须检查产品型号和规格,确保与应用需求匹配
严格遵守安装姿势要求,加油口必须朝上
泄油管必须单独回油箱,无背压,这是保证泵正常运行的关键
系统排气必须彻底,否则会导致噪音、振动和性能下降
调试时应逐渐增加压力,避免冲击载荷
定期维护和更换油液,确保系统清洁度
具体细节请以油研官方产品样本和活动规则页面的官方说明为准
