Eaton Vickers V系列叶片泵主要包含以下核心子系列，均基于中低压工况设计，涵盖定量与变量类型，适配工业及工程机械场景，

具体分类如下：

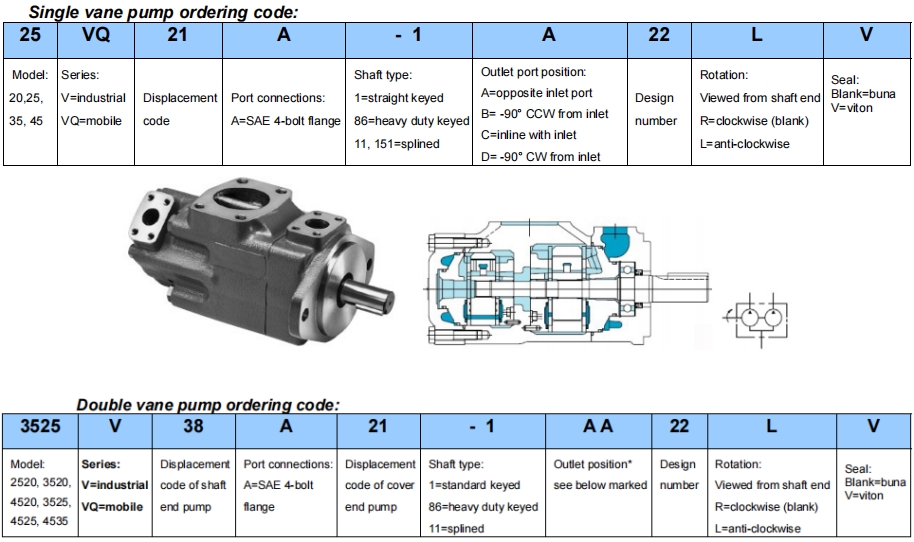

1.  V系列定量叶片泵（核心基础系列）

    专为中压工业应用设计，采用子母式插装式结构，搭载超静12叶片系统，容积效率高、适用性强，以22设计号为核心标识，

分为单泵、通轴驱动泵及双联泵三类：

    - 单泵及通轴驱动泵：常见型号包括20V、25V、35VT、45V、45VT，覆盖不同排量需求，广泛应用于各类室内工业设备；

    - 双联泵：可选组合包括2520V、2525V、3520V等，排量范围40-314 cm³/r，可同时为两个独立液压回路供能，结构紧凑。

2.  V10 & V20系列定量叶片泵

    适配中低压工业及工程机械，采用特殊进油口设计，具备高速性能和紧凑结构，成本较低，分为单泵和双联泵：

    - 单泵：V10、V20，额定流量分别为1-7 USgpm和6-13 USgpm，可选用综合流量和优先控制阀；

    - 双联泵：V2010、V2020，由两个单泵组合而成，可合并流量或独立供能，安装便捷。

3.  VVS & VVP系列变量叶片泵

    属于可变流量类型，适用于中低压工业场景，采用静压润滑轴承设计，工作寿命长，支持压力补偿、负载传感等多种控制方式，

可根据工况灵活调整流量，其中VVS为低压型、VVP为高压型，排量范围6-100 cm³/r。

注：V系列与VQ、VMQ等系列为独立分支，均属于Eaton Vickers叶片泵产品体系，但不属于V系列范畴。
