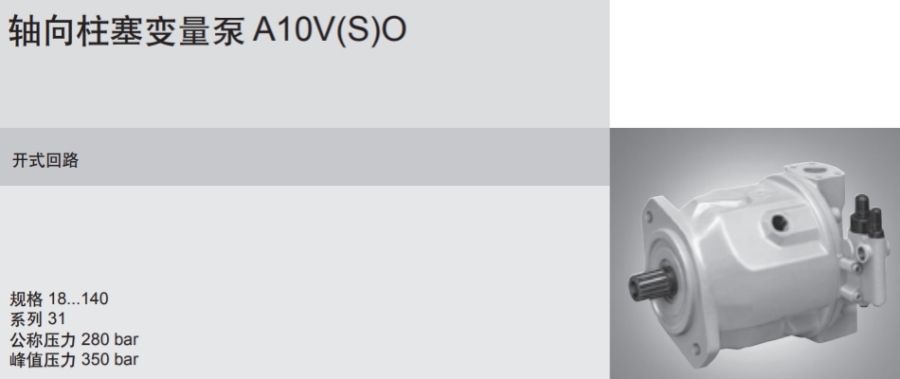

轴向柱塞变量泵A10V(S)O 技术参数表
参数类别 | 参数名称 | 技术规格 | 备注 |
|---|---|---|---|
基本参数 | 泵型 | 斜盘式轴向柱塞变量泵 | A10VSO为工业用，A10VO为行走机械用 |
回路类型 | 开式回路 | 专为开式回路液压驱动设计 | |
结构特点 | 通轴结构，双壳体泄油口 | 可形成组合泵，便于多回路系统布局 | |
公称排量范围 | 18、28、45、71、88、100、140 mL/r | 不同排量对应不同型号规格，可按需选择 | |
工作介质 | 矿物油（默认）；HFA、HFB、HFC难燃性液压油（可选） | 需符合DIN 51524标准HLP级要求 | |
密封材料 | FKM（氟橡胶，默认）；NBR（丁腈橡胶，仅适配特定液压油） | 适配不同液压油类型，保证密封性能 | |
安装法兰 | ISO 3019-2（公制）、SAE J744标准 | 2孔或4孔设计，适配不同安装场景 | |
压力参数 | 额定工作压力 | 28 MPa（280 bar） | 允许连续运行的工作压力 |
最高工作压力 | 35 MPa（350 bar） | 短时峰值压力，不可长期运行 | |
转速参数 | 额定转速 | 1500 r/min | 标准工况下的最佳运行转速，对应额定流量输出 |
最高转速 | 1800-2800 r/min | 随排量变化，排量越小，最高转速越高 | |
最低转速 | 100 r/min | 保证泵稳定吸油，避免空化损坏 | |
流量参数 | 额定流量 | 27-210 L/min | 对应1500 r/min转速，随排量递增（18mL/r对应27L/min，140mL/r对应210L/min） |
流量调节 | 无级变量，流量与转速、排量成正比 | 通过调节斜盘摆角实现流量连续调节，最小流量可接近0 L/min | |
控制方式 | 可选控制类型 | 1. 直接两位调节（DG）；2. 压力控制（DR）；3. 远程压力控制（DRG）；4. 压力流量控制（DFR/DFR1）；5. 压力功率控制（DLR）；6. 压力流量功率控制（DFLR）；7. 电磁比例控制（ED71/ED72、ER71/ER72） | 控制响应时间短，静态滞后＜3 bar，压力上升滞后＜4 bar |
环境与温度 | 工作油温范围 | -20℃ ~ +115℃ | 控制阀工作温度同此范围，超出范围需采取温控措施 |
环境温度范围 | -20℃ ~ +80℃ | 避免长期在极端温度下运行，防止密封件老化 | |
油液粘度范围 | 10 ~ 400 mm²/s | 最佳工作粘度20 ~ 60 mm²/s，保证泵的润滑与密封性能 | |
其他参数 | 重量 | 12 ~ 85 kg | 随排量递增（18mL/r约12kg，140mL/r约85kg），71mL/r规格约37.22kg |
旋转方向 | 顺时针（R）、逆时针（L）（从轴端看） | 可根据系统需求选择，默认顺时针 |
