油研PV2R34系列定量双联叶片泵产品手册
PV2R34是YUKEN油研高性能定量双联叶片泵，由PV2R3、PV2R4两台独立单级叶片泵集成于同一泵体、共用驱动轴，单吸油口、两路独立出油口。专为高压、大流量工业液压系统开发，具备低噪音、高效率、运行可靠优势，广泛配套重型注塑、压铸、液压机床等设备。
一、产品概述
- 基础结构：双联同轴集成结构，两套独立泵芯，共用驱动轴、公共吸油口，两个独立压力油口，可分别向两套液压回路供油，也可实现合流供油。
- 产品定位：高压定量双联叶片泵，适配高低压双回路、大小流量组合系统，完美匹配注塑机、压铸机「快速动作+高压锁模/保压」典型工况。
- 系列代号释义：PV2R34 = PV2R3（前泵）+ PV2R4（后泵）组合双联泵。

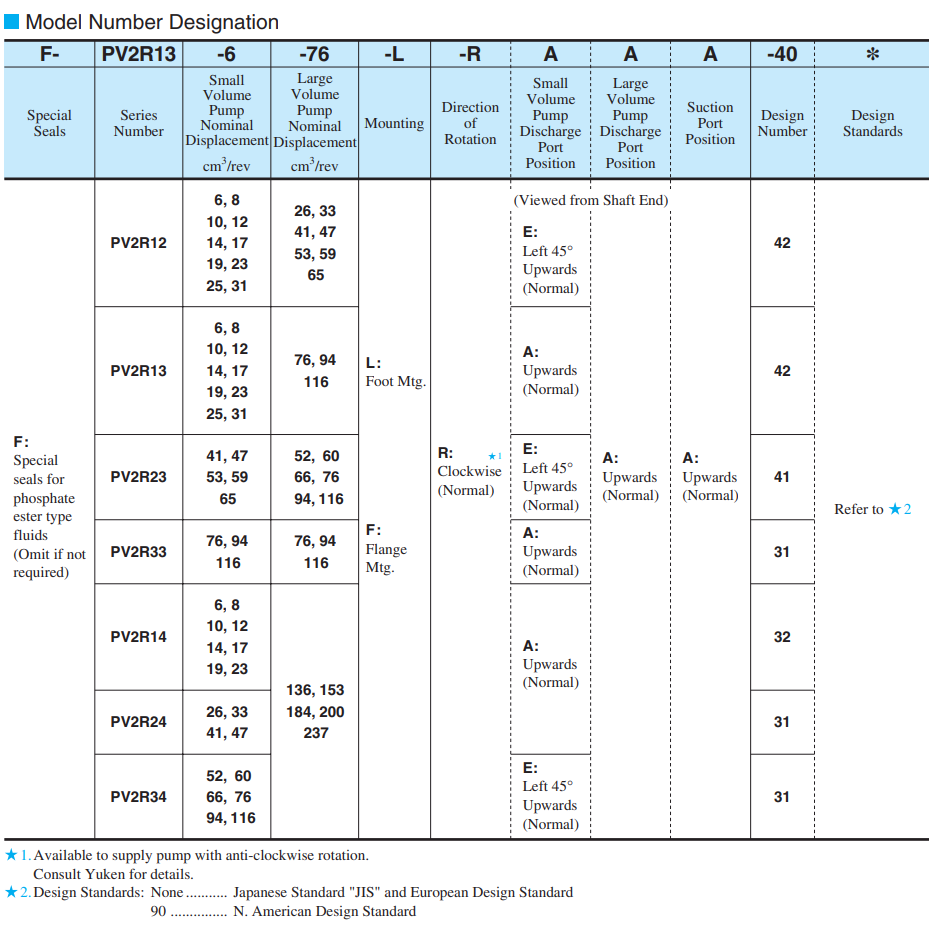

二、型号完整解析（范例：PV2R34-94-237-F-RAAA-31）
| 型号分段 | 详细含义 |
|---|---|
| PV2R34 | 系列代号：PV2R3+PV2R4 组合双联叶片泵 |
| 94 | 第一联（PV2R3）理论排量：94 cm³/rev |
| 237 | 第二联（PV2R4）理论排量：237 cm³/rev |
| F | 安装形式：F = 法兰安装；L = 底座（脚座）安装 |
| R | 排油口方位（轴端视角）：A 向上、B 向下、R 向右、L 向左 |
| AAA | 结构设计号，对应内部标准配置，保障装配与性能一致性 |
| 31 | 旋转方向：R 顺时针；L 逆时针（从驱动轴伸端观察） |
> 补充说明：完整型号中前后两联出油口方向可独立选配，定制型号标识会对应区分大小泵油口方位。
三、核心技术参数
| 参数项目 | 规格指标 |
|---|---|
| 可选排量组合 | PV2R3：52/60/66/76/85/94/116/125 cm³/revPV2R4：136/153/184/200/237 cm³/rev |
| 额定工作压力 | 16 MPa（160 bar） |
| 短时最高压力 | 21 MPa（210 bar） |
| 允许转速区间 | 500～1800 r/min；推荐工作转速：1200～1800 r/min |
| 容积效率 | ≥90% |
| 总效率 | ≥85% |
| 噪声指标 | ≤72 dB (A)（标准工况） |
| 适用油液粘度 | 15～400 mm²/s（抗磨液压油优先） |
| 工作油温 | -10℃ ～ +80℃ |
四、产品五大核心优势
1. 低噪声运行
- 采用高次优化定子曲线，叶片进出密封区过渡平缓，降低冲击载荷；
- 标准子母（双唇）叶片结构，流量脉动更小；
- 内部流道流体仿真优化，减少空化与液压冲击噪音，满足车间降噪需求。
2. 高效节能
容积效率高，内泄漏低；双联泵流量分离输出，空载快速动作使用大流量、高压保压仅投入小流量，大幅降低无用功耗，实现节能。
3. 经久耐用、可靠性高
定子、转子、叶片采用高强度耐磨合金钢，配套成熟热处理工艺；泵芯为独立卡盘组件，抗压力冲击，适合长时间连续工业运行。
4. 配置灵活，适配多种场景
丰富排量自由搭配；支持法兰/底座两种安装；进出油口方位、旋向均可按需定制。
5. 维护便捷
模块化泵芯结构，拆装简单；零部件标准化、通用性强，现场维修更换省时，降低停机成本。
五、常用标准型号选型参考
| 型号规格 | 排量组合 cm³/rev | 典型适用设备 |
|---|---|---|
| PV2R34-94-237 | 94 + 237 | 1000～1600T 超大型压铸机主油泵 |
| PV2R34-116-200 | 116 + 200 | 大型注塑机、重型液压机 |
| PV2R34-76-153 | 76 + 153 | 中型塑料机械、数控液压机床 |
| PV2R34-66-136 | 66 + 136 | 中小型液压系统、部分工程机械 |
六、主流应用领域
1. 塑料机械：注塑机、吹塑机、挤出机，适配合模、射胶、保压工况；
2. 压铸装备：千吨级大型冷室/热室压铸机动力系统；
3. 机床行业：数控车床、铣床、磨床液压驱动；
4. 工程机械：大型起重设备、装载机液压系统；
5. 其他重载行业：冶金、矿山、船舶高压液压动力单元。
七、安装、运行与保养规范
1. 液压油管理
- 油液清洁度维持 NAS 7级或更优，避免叶片、定子磨损；
- 选用ISO VG32/VG46抗磨液压油；
- 建议运行2000小时更换液压油与滤芯。
2. 运行监控要点
- 持续监测压力、油温、异响、振动；
- 尽量避免长期持续在21 MPa最高压力下连续工作；
- 吸油负压控制在0.02～0.05 MPa，防止吸空产生气蚀。
3. 常见故障简易排查
- 压力不足、建压困难：检查溢流阀、管路泄漏、泵芯叶片磨损；
- 噪音异常偏大：吸油管路堵塞、油液粘度不适、吸入空气、内部零件磨损；
- 壳体结合面/轴端渗漏：密封件老化、安装同轴度偏差、壳体紧固力矩不足。
八、总结
YUKEN油研PV2R34大规格双联定量叶片泵凭借稳定高压性能、低噪音与优异效率，是重型工业液压主流动力元件。双独立出油结构可以灵活搭建节能型液压回路，在注塑、压铸、重型机床领域拥有大量成熟应用。精确选型、规范用油与定期保养，能够有效延长油泵使用寿命。
完整性能曲线、安装尺寸图请查阅YUKEN官方样本或咨询正规授权代理商。
