伊顿威格士Vickers VQH系列工程机械定量叶片泵
一、威格士叶片泵VQH系列概述与核心特征
VQH是VQ系列高压升级版工程机械定量叶片泵（Mobile应用，样本353补充型号）
✅ 定位：装载机、环卫车、高空作业车、随车吊、路面设备；
✅ 与普通VQ区别：球墨铸铁壳体、强化转子、泄漏更低、承压更高；安装尺寸与VQ完全通用，泵芯可互换；
✅ 结构：子母叶片（Intra-vane）、浮动侧板间隙补偿、插装泵芯，维修简便；
✅ 形式：单联泵、通轴单联泵(VQHT)、双联VQH；原厂标准无原生三联VQH，三联一般采用VQH+SV10组合。
基础性能参数
| 项目 | 参数 |
|---|---|
| 连续工作压力 | 241 bar（24.1 MPa / 3500 psi） |
| 峰值压力 | 262 bar（26.2 MPa / 3800 psi） |
| 推荐转速区间 | 600～1800 rpm；最高转速参考机座 |
| 介质 | 矿物液压油；可选密封适配难燃液压液 |
| 旋转方向 | R（顺时针，从轴端看）/ L（逆时针） |
| 机座规格 | 25VQH、35VQH、45VQH（单联）双联：2520VQH / 3520VQH / 3525VQH / 4520VQH / 4525VQH / 4535VQH |
> 最高转速限制：
> 25VQH：2700 rpm；35VQH：2500 rpm；45VQH：2200 rpm

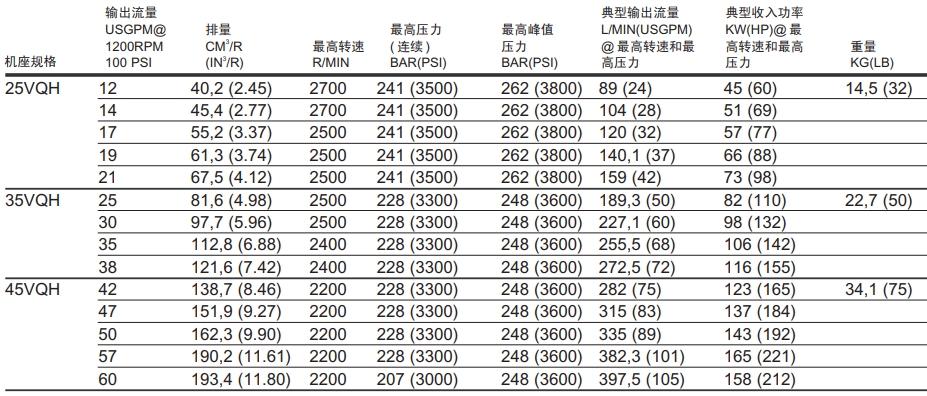

二、威格士单联泵VQH标准排量型号表（排量cm³/r）
| 序号 | 完整订货型号 | 排量代码 | 几何排量 cm³/r | 最高转速 | 典型应用 |
|---|---|---|---|---|---|
| 1 | 25VQH-12A-1A-22R | 12 | 40.2 | 2700 | 小型环卫辅泵、先导泵 |
| 2 | 25VQH-14A-1A-22R | 14 | 45.4 | 2700 | 高空车、小型装载机 |
| 3 | 25VQH-17A-1A-22R | 17 | 55.2 | 2500 | 随车吊、路面设备 |
| 4 | 25VQH-19A-1A-22R | 19 | 61.3 | 2500 | 轻型压缩垃圾车 |
| 5 | 25VQH-21A-1A-22R | 21 | 67.5 | 2500 | 小型钻机液压系统 |
| 6 | 35VQH-25A-1A-22R | 25 | 81.6 | 2500 | 中型装载机主泵 |
| 7 | 35VQH-30A-1A-22R | 30 | 97.7 | 2500 | 中型环卫车辆 |
| 8 | 35VQH-35A-1A-22R | 35 | 112.8 | 2400 | 搅拌车液压系统 |
| 9 | 35VQH-38A-1A-22R | 38 | 121.6 | 2400 | 道路养护设备 |
| 10 | 45VQH-42A-1A-22R | 42 | 138.7 | 2200 | 大型装载机辅泵 |
| 11 | 45VQH-47A-1A-22R | 47 | 151.9 | 2200 | 抓木机、重型随车吊 |
| 12 | 45VQH-50A-1A-22R | 50 | 162.3 | 2200 | 大型高空作业平台 |
| 13 | 45VQH-57A-1A-22R | 57 | 190.2 | 2200 | 矿用轻型工程机械 |
| 14 | 45VQH-60A-1A-22R | 60 | 193.4 | 2200 | 大型路面清扫车 |
三、双联VQH常用型号（工程主流20款，含两级排量）
> 命名规则示例：3525VQH-30A21-1AA22R
> 35=一级泵机座；25=二级泵机座；30=一级排量代码；21=二级排量代码
| 序号 | 双联完整型号 | 一级泵排量 (cc/r) | 二级泵排量 (cc/r) | 总排量 | 适用场景 |
|---|---|---|---|---|---|
| 1 | 2520VQH-21A14-1AA22R | 67.5 | 45.4 | 112.9 | 轻型环卫车双回路 |
| 2 | 2520VQH-19A12-1AA22R | 61.3 | 40.2 | 101.5 | 小型随车吊 |
| 3 | 3520VQH-25A14-1AA22R | 81.6 | 45.4 | 127.0 | 中型装载机主 + 先导 |
| 4 | 3520VQH-30A17-1AA22R | 97.7 | 55.2 | 152.9 | 压缩式垃圾车 |
| 5 | 3520VQH-35A21-1AA22R | 112.8 | 67.5 | 180.3 | 路面铣刨辅系统 |
| 6 | 3525VQH-25A12-1AA22R | 81.6 | 40.2 | 121.8 | 高空作业车 |
| 7 | 3525VQH-25A17-1AA22R | 81.6 | 55.2 | 136.8 | 小型搅拌运输车 |
| 8 | 3525VQH-30A19-1AA22R | 97.7 | 61.3 | 159.0 | 园林大型设备 |
| 9 | 3525VQH-30A21-1AA22R | 97.7 | 67.5 | 165.2 | 中型旋挖辅泵 |
| 10 | 3525VQH-35A21-1AA22R | 112.8 | 67.5 | 180.3 | 重型清障车 |
| 11 | 4520VQH-42A14-1AA22R | 138.7 | 45.4 | 184.1 | 大型环卫车 |
| 12 | 4520VQH-50A17-1AA22R | 162.3 | 55.2 | 217.5 | 大型装载机 |
| 13 | 4525VQH-42A21-1AA22R | 138.7 | 67.5 | 206.2 | 抓草机、抓木机 |
| 14 | 4525VQH-47A19-1AA22R | 151.9 | 61.3 | 213.2 | 混凝土输送设备 |
| 15 | 4525VQH-50A21-1AA22R | 162.3 | 67.5 | 229.8 | 重型随车起重机 |
| 16 | 4525VQH-57A21-1AA22R | 190.2 | 67.5 | 257.7 | 矿用井下装载机 |
| 17 | 4535VQH-42A25-1AA22R | 138.7 | 81.6 | 220.3 | 大型路面摊铺机 |
| 18 | 4535VQH-50A30-1AA22R | 162.3 | 97.7 | 260.0 | 大型清障救援车 |
| 19 | 4535VQH-57A35-1AA22R | 190.2 | 112.8 | 303.0 | 重型工程机械双回路 |
| 20 | 4535VQH-60A38-1AA22R | 193.4 | 121.6 | 315.0 | 大型垃圾压实设备 |
四、型号编码释义（订货参考）
示例：3525VQH-30A21-1AA22R
1. 3525：一级35VQH + 二级25VQH（双联机座）
2. VQH：高压工程机械叶片泵系列
3. 30A：一级泵排量代码+油口配置
4. 21：二级泵排量代码
5. 1：SAE安装法兰
6. AA：轴伸形式（平键/花键）
7. 22：设计号（工程机械专用30设计号居多）
8. R：旋转方向（轴端顺时针）；L=逆时针
五、重要区分提醒（避免选型错误）
1. VQ（普通版） vs VQH（高压版）
VQ连续压力21MPa；VQH连续24.1MPa；壳体材质升级；外形安装尺寸一致，可直接替换，但压力上限不同；
2. VQH ≠ VMQ
VMQ是更高压力静音工业叶片泵（最高29MPa），多用于注塑机；VQH面向移动工程机械；二者不可互换；
3. 三联配置说明
伊顿原厂无453525VQH原生三联泵；工程机械三联方案通用方案：XXYYVQH+SV10（VQH双联+SV10小泵通轴三联），也就是你上一轮咨询的三联泵结构。
