NACHI不二越 VDR-1A(B)-1A1-13 变量叶片泵完整说明
> VDR系列：压力补偿型变量叶片泵（VDR13设计系列）
> 型号写法：VDR-1A-1A1-13（脚座安装） / VDR-1B-1A1-13（法兰安装）

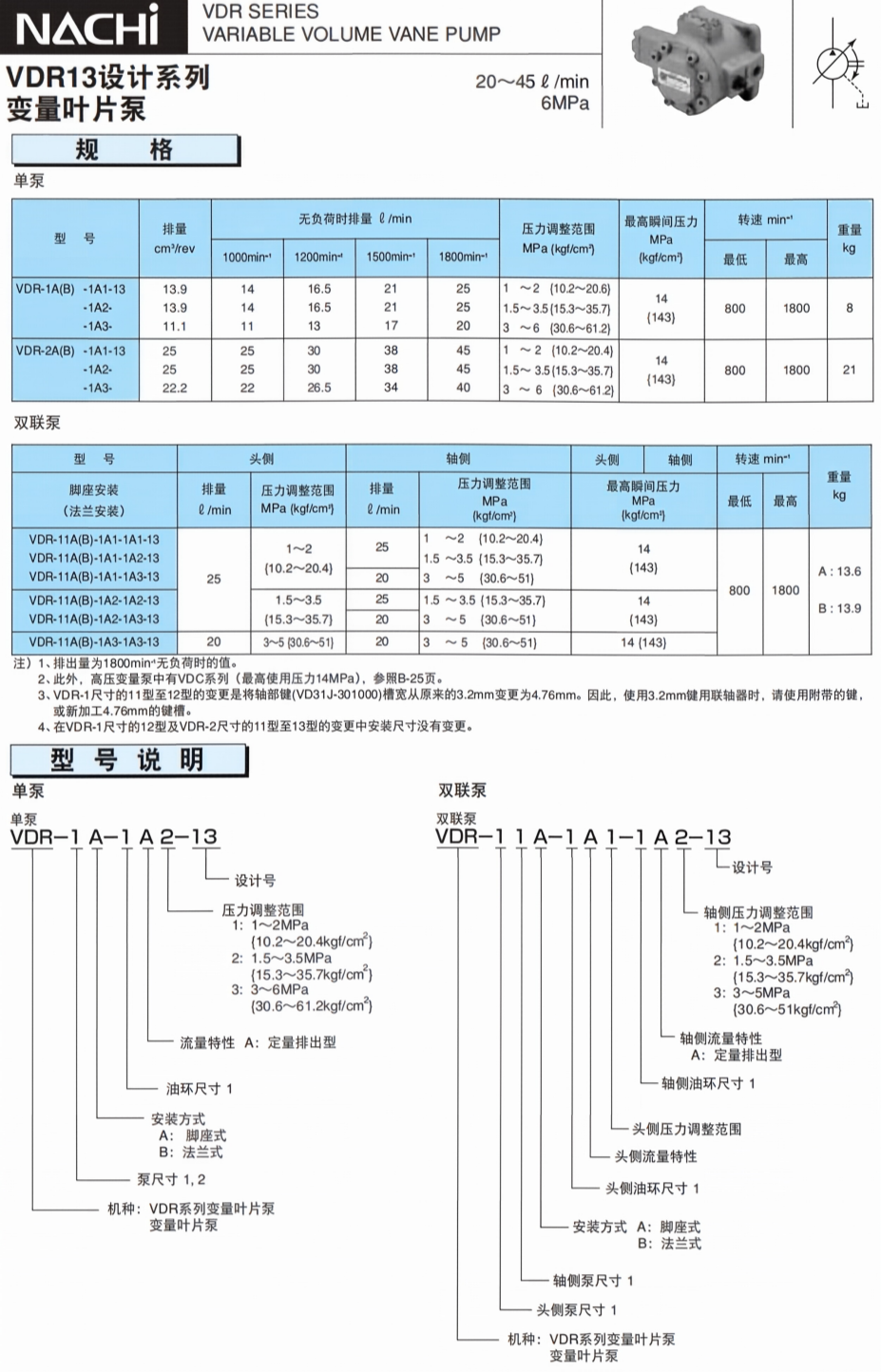

一、型号分段编码解释
`VDR - 1 A - 1 A 1 - 13`
1. VDR：系列代号 → 压力补偿变量叶片泵（中压型，区别于高压VDC）
2. 1：泵体规格大小 → 1号泵（最大排量13.9 cc/rev）
3. A / B：安装形式
- A = Foot 脚座式安装（VDR-1A-1A1-13）
- B = Flange 法兰式安装（VDR-1B-1A1-13）
4. 1：流量特性代码 → A=恒功率/压力补偿型（标准）
5. A：流量特性：A=定排量特性压力补偿
6. 1：调压范围代码【重点】
- 1 = 1.0～2.0 MPa（10.2～20.6 kgf/cm²）
- 补充同系列代码对照：
- 2：1.5～3.5 MPa
- 3：3.0～7.0 MPa
7. 13：设计版本号 VDR13系列（安装尺寸兼容老款11/12系列，市场最通用）
> 总结：VDR‑1A(B)-1A1‑13 = 1号泵、脚座/法兰安装、调压区间1.0～2.0MPa、压力补偿变量叶片泵
二、核心技术参数 VDR‑1A(B)-1A1‑13
| 参数项目 | 规格数值 |
|---|---|
| 理论最大排量 | 13.9 cm³/rev (cc/r) |
| 压力调节范围 | 1.0 ～ 2.0 MPa（10.2～20.6 kgf/cm²） |
| 允许瞬间峰值压力 | 7 MPa（71.4 kgf/cm²） ⚠️持续工作压力不可超过调压上限 2MPa |
| 转速范围 | 最低 800 rpm ～ 最高 1800 rpm |
| 空载流量参考（无负载） | 1000rpm ≈13.9 L/min ; 1500rpm ≈20.8 L/min ; 1800rpm ≈25.0 L/min |
| 旋转方向 | 轴端看：顺时针（标准 CW，不二越 VDR 标准转向） |
| 工作介质 | 矿物液压油 ISO VG32 / VG46 / VG68 |
| 油温 | 10～60℃（最佳 40～50℃） |
| 粘度适用范围 | 20～100 mm²/s |
| 安装重量 | VDR‑1A (脚座)≈8kg；VDR‑1B (法兰)≈7.5kg |
| 泄油方式 | 壳体泄油，泄油管必须接入油箱液面以下 |
三、结构与工作原理特点
1. 内置压力补偿机构：系统压力达到设定值，自动减小排量；保压接近零排量，节能、减少发热，很多场合可省略溢流阀。
2. 低噪音精密叶片结构，广泛用于：磨床、小型机床、自动化设备、小型液压站。
3. 泵身侧面外置调压螺钉，方便现场调整系统压力。
四、重要使用注意事项
1. -1A1调压上限仅2MPa，不要强行调高压力，超出范围容易定子、叶片快速磨损；高压工况请选用-1A2/-1A3型号。
2. 吸油真空度≤0.03MPa，建议吸油过滤器100μm以上；
3. 初次运行务必排气，壳体泄油管路不可加装节流，泄油背压＜0.1MPa；
4. 替换旧泵：13系列可直接替换老款VDR‑11/VDR‑12同规格，安装尺寸一致。
五、同型号容易混淆区分
- VDR‑1A1‑13：调压1～2MPa（低压工况，润滑、进给回路）
- VDR‑1A2‑13：调压1.5～3.5MPa（最常用机床型号）
- VDR‑1A3‑13：调压3～7MPa（中压夹紧、驱动回路）
