油研PV2R系列叶片泵技术参数
YUKEN PV2R 系列是专为低噪声开发的高压定量叶片泵，采用高次方程定子曲线 + 双唇叶片设计，具有流量脉动小、噪音低 (≤72dB)、抗污染、寿命长等特点。内部为卡盘组件结构，维修便捷，广泛应用于注塑成型机、压铸机、液压机等液压系统。

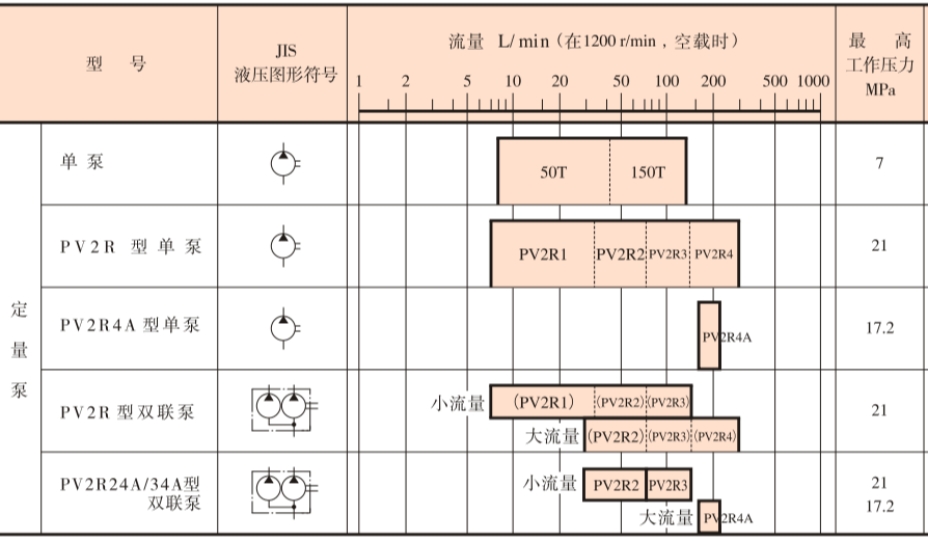

一、系列分类与核心参数
系列 | 排量范围 (cm³/rev) | 额定压力 (MPa) | 最高压力 (MPa) | 转速范围 (r/min) | 质量 (kg) | 典型应用 |
PV2R1 | 5.8~31.0 | 16 | 21 | 750~1800 | 法兰：9.0 / 底座：11.2 | 50~200T 小型注塑机 |
PV2R2 | 41.3~64.7 | 16 | 21 | 600~1800 | 法兰：15.5 / 底座：19.8 | 200~500T 中型注塑机 |
PV2R3 | 76.4~115.6 | 16 | 21 | 600~1800 | 法兰：30.9 / 底座：40.9 | 500~800T 中大型注塑机 |
PV2R4 | 136.0~237.0 | 16 | 17.5 | 600~1800 | 法兰：68.5 / 底座：93.5 | 800~1200T 大型注塑机 |
二、单泵完整型号与排量对照表
型号 | 几何排量 (cm³/rev) | 型号 | 几何排量 (cm³/rev) | 型号 | 几何排量 (cm³/rev) | 型号 | 几何排量 (cm³/rev) |
PV2R1-6 | 5.8 | PV2R1-23 | 22.7 | PV2R2-53 | 52.5 | PV2R3-116 | 115.6 |
PV2R1-8 | 8.0 | PV2R1-25 | 25.3 | PV2R2-59 | 58.2 | PV2R4-136 | 136.0 |
PV2R1-10 | 9.4 | PV2R1-31 | 31.0 | PV2R2-65 | 64.7 | PV2R4-153 | 153.0 |
PV2R1-12 | 12.2 | PV2R2-41 | 41.3 | PV2R3-76 | 76.4 | PV2R4-184 | 184.0 |
PV2R1-14 | 13.7 | PV2R2-47 | 47.2 | PV2R3-94 | 93.6 | PV2R4-200 | 201.0 |
PV2R1-17 | 16.6 | - | - | - | - | PV2R4-237 | 237.0 |
PV2R1-19 | 18.6 | - | - | - | - | - | - |
三、型号命名规则（以 PV2R3-116-F-RAA-41 为例）
PV2R3 - 116 - F - R - AA - 41
PV2R3：系列号（PV2R1/PV2R2/PV2R3/PV2R4）
116：公称排量 (cm³/rev)
F：安装型式（F = 法兰安装型，L = 底座安装型）
R：旋转方向（R = 顺时针方向，L = 逆时针方向，从轴伸端看）
AA：油口位置（A = 上方，标准配置）
41：设计号（密封 / 材质版本）
特殊说明：
逆时针转向泵需特殊订购
磷酸酯液用泵需在型号前加 [F-]，采用特殊密封 (氟橡胶)
四、工作介质与温度要求
介质类型 | 适用条件 | 最高压力 (MPa) | 最低粘度 (mm²/s) | 最高粘度 (mm²/s) | 温度范围 (°C) |
石油基抗磨油 | 标准工况 | 21 (PV2R4 为 17.5) | 7 | 400 | -10~80 |
石油基普通油 | 低压工况 | 16 | 7 | 400 | -10~80 |
抗磨型水 - 乙二醇液 | 防火要求 | 16 | 7 | 400 | -10~60 |
普通水 - 乙二醇液 | 防火要求 | 7 | 7 | 400 | -10~60 |
水 / 油乳化液 | 防火要求 | 7 | 7 | 400 | -10~60 |
磷酸酯液 | 特殊防火 | 14 | 7 | 400 | -10~60 |
五、双联泵系列（节能型）
PV2R 系列双联泵由两个独立的单级叶片泵串联组装在一个泵体内，共享一个驱动轴，可分别供给回路，形成能源效率好的油压系统。
双联泵型号 | 组合方式 | 排量范围 (cm³/rev) | 适配注塑机吨位 |
PV2R12 | PV2R1+PV2R2 | 小流量 + 中流量 | 200~400T |
PV2R13 | PV2R1+PV2R3 | 小流量 + 大流量 | 400~600T |
PV2R23 | PV2R2+PV2R3 | 中流量 + 大流量 | 600~1000T |
PV2R34 | PV2R3+PV2R4 | 大流量 + 超大流量 | 1000T 以上 |
六、关键技术特性
低噪声设计：采用高次方程定子曲线，流量脉动小，噪声级低 (≤72dB)
卡盘组件结构：泵内部为卡盘组件结构，维修时可整体更换，方便快捷
双唇叶片：提高容积效率和抗污染能力，延长使用寿命
安装灵活性：提供法兰安装 (F) 和底座安装 (L) 两种方式，满足不同设备需求
油口配置：标准油口位置为上方 (AA)，可根据需求定制其他位置
七、最低吸入压力要求
型号 | 转速 < 1700r/min | 转速 1700~1800r/min |
PV2R3-116 | 20kPa | 0kPa |
PV2R4-237 | -20kPa | -13kPa |
八、管法兰组件规格
泵型号 | 接口类型 | Re 螺纹型 | 插焊型 | 对焊型 |
PV2R1 | 吸入口 | F5-08-A-10 | F5-08-B-10 | F5-08-C-10 |
输出口 | F5-04-A-10 | F5-04-B-10 | F5-04-C-10 | |
PV2R2 | 吸入口 | F5-10-A-10 | F5-10-B-10 | F5-10-C-10 |
输出口 | F5-06-A-10 | F5-06-B-10 | F5-06-C-10 | |
PV2R3 | 吸入口 | F5-16-A-10 | F5-16-B-10 | F5-16-C-10 |
输出口 | F5-10-A-10 | F5-10-B-10 | F5-10-C-10 | |
PV2R4 | 吸入口 | F5-24-A-10 | F5-24-B-10 | - |
输出口 | F5-12-A-10 | F5-12-B-10 | F5-12-C-10 |
注：插焊型工作压力有限于低压，输出口选择插焊型时要注意各管法兰的最高工作压力。
