东京计器（TOKYO KEIKI）SQP2系列单联叶片泵规格参数
一、产品概述
SQP2 系列是东京计器（原 TOKIMEC）生产的低噪音定量叶片泵，属于中压中流量液压泵，广泛应用于工业液压系统。
二、基本规格参数
项目 | 参数值 |
系列 | SQP2（单联叶片泵） |
泵类型 | 固定排量叶片泵（Fixed Displacement Vane Pump） |
排量范围 | 32.5 ~ 65.0 cm³/rev |
最高使用压力（石油类液压油） | 17.5 MPa（175 bar） |
最高使用压力（水・乙二醇类） | 14 MPa |
最高转速 | 1800 min⁻¹（石油类液压油）
1200 min⁻¹（水・乙二醇 / 磷酸酯类） |
最低转速 | 600 min⁻¹ |
旋转方向 | 标准：顺时针（右旋转）
可选：逆时针（LH，左旋转） |
法兰安装重量 | 约 25.0 kg |
脚架安装重量 | 约 34.5 kg |

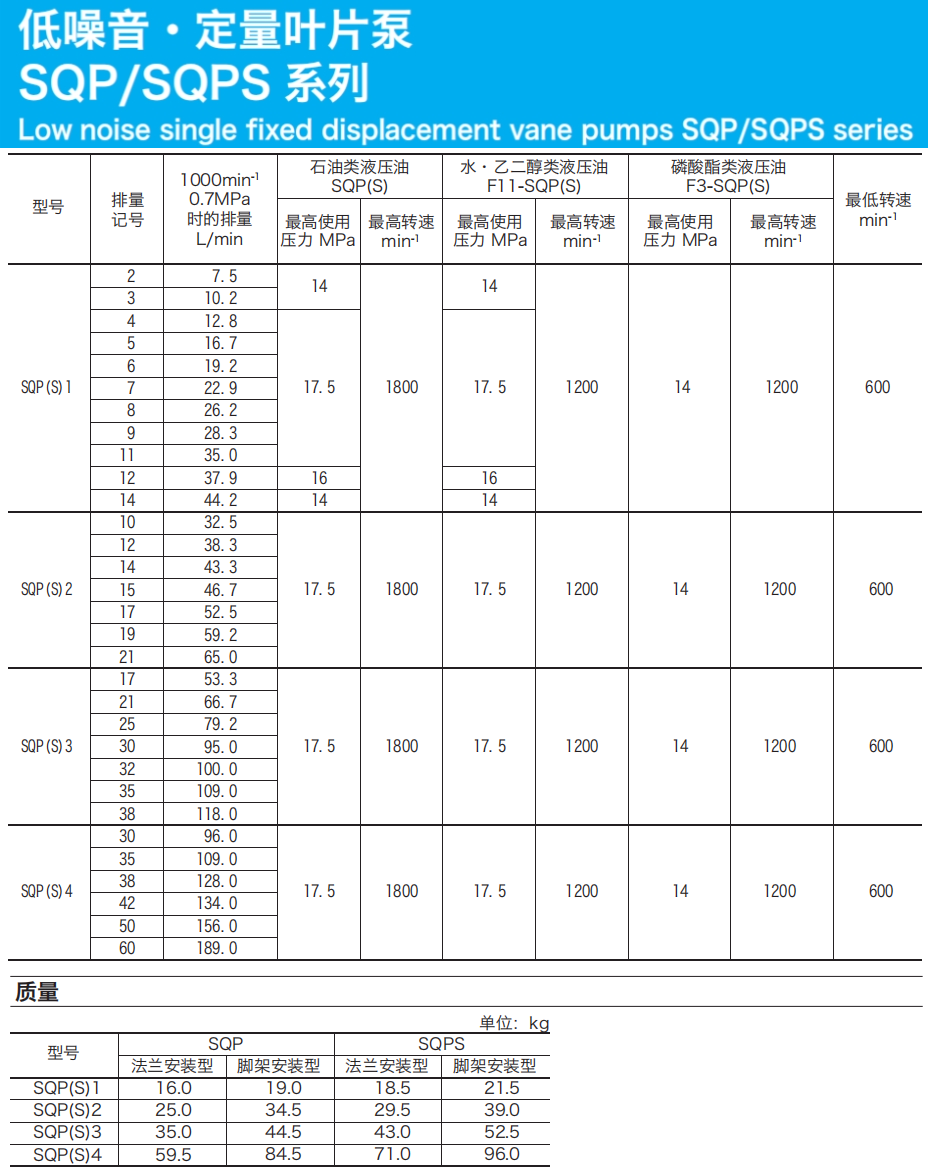

三、各排量型号详细参数（1000 rpm 时）
型号 | 排量记号 | 理论排量
(cm³/rev) | 理论流量
(L/min) | 轴输入功率（kW） | |||
0.7 MPa | 7 MPa | 14 MPa | 17.5 MPa | ||||
SQP2-10 | 10 | 32.5 | 32.5 | 0.9 | 5.0 | 9.5 | 11.5 |
SQP2-12 | 12 | 38.3 | 38.3 | 1.0 | 5.8 | 11.1 | 13.7 |
SQP2-14 | 14 | 43.3 | 43.3 | 1.2 | 6.5 | 12.4 | 15.4 |
SQP2-15 | 15 | 46.7 | 46.7 | 1.2 | 6.9 | 13.3 | 16.2 |
SQP2-17 | 17 | 52.5 | 52.5 | 1.4 | 7.5 | 14.6 | 17.9 |
SQP2-19 | 19 | 59.2 | 59.2 | 1.5 | 8.7 | 16.3 | 20.5 |
SQP2-21 | 21 | 65.0 | 65.0 | 1.6 | 9.4 | 17.9 | 22.2 |
四、型号说明
型号格式示例：
(F3)-SQP2-21-86C(2)-(LH)-18- 液压油类型
无记号：石油类液压油
F3：磷酸酯类液压油
F11：水・乙二醇类液压油
轴端形状：86 = 方键平行轴
- 排油口位置（由泵盖侧看）
A：吸油口的相反侧
B：由吸油口逆时针旋转 90°
C：与吸油口在同一线上
D：由吸油口顺时针旋转 90°
- 安装方式
2：上（12 点方向）
23：右（3 点方向）
26：下（6 点方向）
29：左（9 点方向）
无记号：法兰安装型
- 带数字（2/23/26/29）：脚架安装型
- 旋转方向
无记号：顺时针（右旋转）
LH：逆时针（左旋转）
五、配管规格（SAE J518c 标准）
接口 | 通径 |
吸油口 | 1-1/2" |
排油口 | 1" |
六、主要特点
低噪音设计：运转噪音低，工作环境友好
高压力稳定性：压力脉动小，流量稳定
长寿命：耐磨设计，使用寿命长
安装灵活：支持法兰安装和脚架安装两种方式
多油液兼容：支持石油类、磷酸酯类、水・乙二醇类液压油
