完整产品说明书（中文完整版，含参数、结构、安装、调试、故障、维护）
适用：F11‑005/010/012/019/028/039/048/060/080/110/150；F12‑030/040/060/080/110/125 固定排量弯轴柱塞马达
产品概述
1.1 简介

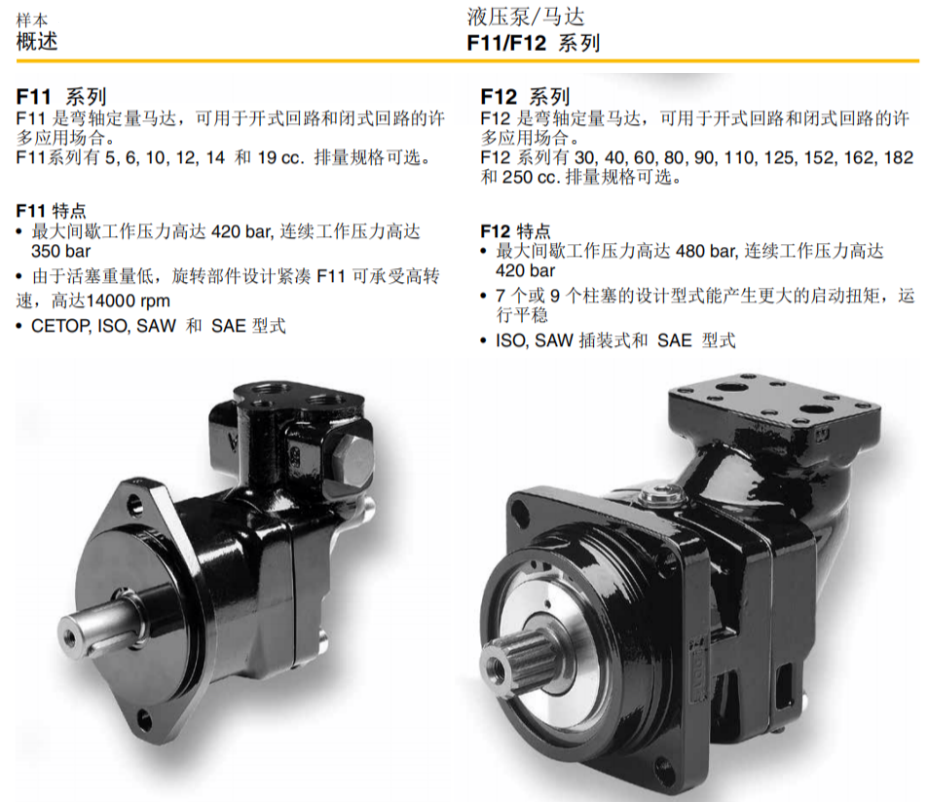

F11/F12 为40° 弯轴式固定排量轴向柱塞马达，派克汉尼汾经典重载马达，采用球面配流、同步齿轮驱动、柱塞球面密封结构，具备高启动扭矩、高效率、耐高压、抗冲击、抗气蚀特点，广泛用于工程机械、矿山机械、高空作业车、农业机械、船舶、石油设备等。
工作压力：最高持续压力 42 MPa，峰值 48 MPa
转速范围：0–5000 rpm（小排量），0–2200 rpm（大排量）
特点：内置防气蚀单向阀、抗污染能力强、启动效率高、低速稳定性好、可双向旋转
1.2 型号编码规则（核心选型）
F11 编码示例
F11‑060‑MF‑SN‑S‑000‑000‑0F11 = 系列
060 = 排量（cm³/rev）
MF = 安装形式（法兰 / 轴伸）
SN = 旋转方向（S = 顺时针，N = 逆时针）
S = 泄油口形式
后续 = 密封、制动、特殊配置
F12 编码示例
F12‑080‑MS‑TH‑S‑000F12 为大排量重载版，结构同 F11，壳体强度更高、轴承加强
技术规格参数（标准工况：40℃，ISO VG46 液压油）
2.1 排量与性能总表
型号 | 排量 (cm³/r) | 最高转速 (rpm) | 额定压力 (bar) | 峰值压力 (bar) | 额定扭矩 (N・m) | 重量 (kg) |
F11‑005 | 5 | 5000 | 420 | 480 | 33 | 2.3 |
F11‑010 | 10 | 4800 | 420 | 480 | 65 | 2.8 |
F11‑019 | 19 | 4200 | 420 | 480 | 124 | 4.5 |
F11‑028 | 28 | 3800 | 420 | 480 | 182 | 5.8 |
F11‑039 | 39 | 3400 | 420 | 480 | 254 | 7.2 |
F11‑060 | 60 | 2800 | 420 | 480 | 390 | 11.5 |
F11‑080 | 80 | 2500 | 420 | 480 | 520 | 14.8 |
F11‑110 | 110 | 2200 | 420 | 480 | 715 | 18.5 |
F11‑150 | 150 | 2000 | 420 | 480 | 975 | 24.2 |
F12‑030 | 30 | 3500 | 420 | 480 | 195 | 6.5 |
F12‑060 | 60 | 2800 | 420 | 480 | 390 | 12.0 |
F12‑080 | 80 | 2500 | 420 | 480 | 520 | 15.5 |
F12‑110 | 110 | 2200 | 420 | 480 | 715 | 19.0 |
F12‑125 | 125 | 2000 | 420 | 480 | 812 | 22.0 |
2.2 油液要求
推荐油液：ISO VG32 / VG46 抗磨液压油（HLP）
工作油温：-20℃～+80℃，最佳 30–60℃
油液清洁度：NAS 8 级或优于，必须安装高压 + 回油滤芯
粘度：工作粘度 16–40 mm²/s；启动最低 10 mm²/s
2.3 效率参数
机械效率：≥94%
容积效率：≥92%（额定工况）
总效率：≥86%
