PGP505/PGM505 是 Parker Hannifin 500 系列铝合金壳体定量外啮合齿轮泵 / 马达，具有高压性能、高效率、低噪音和轻量化特点，广泛应用于工业与移动液压系统。PGP505 为泵，PGM505 为马达，两者结构相似，可互换使用。
一、产品概述
PGP505/PGM505 系列属于 Parker 500 系列铝合金壳体齿轮泵 / 马达家族，采用压力平衡设计与三片式铝合金结构，是国际通用的高性能衬套式产品。该系列排量覆盖2-17 cm³/rev（0.122-1.037 in³/rev），连续工作压力达275 bar（3,988 psi），峰值压力300 bar（4,350 psi），最大转速4,000 rpm（部分型号限制为 3,000 rpm）。
二、核心技术特点
特点 | 详细说明 |
压力平衡设计 | 采用压力平衡轴承座，显著降低轴承负荷，提高容积效率，延长使用寿命 |
低噪音运行 | 9 齿或 13 齿齿轮轮廓设计，优化流量计量，减少压力脉动，实现超静音运行 |
高强度铝合金壳体 | 轻量化设计（约 2.8 kg），同时具备高刚性，适合严苛工况 |
精密制造工艺 | 高精度齿轮与衬套配合，确保高效率和低泄漏，提升系统响应速度 |
灵活配置选项 | 多种轴端类型（SAE 花键 D1/E1、平键、锥形轴、圆柱切向驱动），多种安装方式（SAE 矩形贯穿螺栓），多种油口规格（SAE 和公制分体法兰） |
多联泵能力 | 支持单泵、双联泵和多联泵配置，共享进口设计，提高系统集成度 |
宽流体兼容性 | 适用于矿物油、抗燃液压液（水 - 油乳化液 60/40，HFB 型；磷酸酯型，HFD 型） |
集成选项 | 可选集成溢流阀或负载传感器，简化系统设计 |

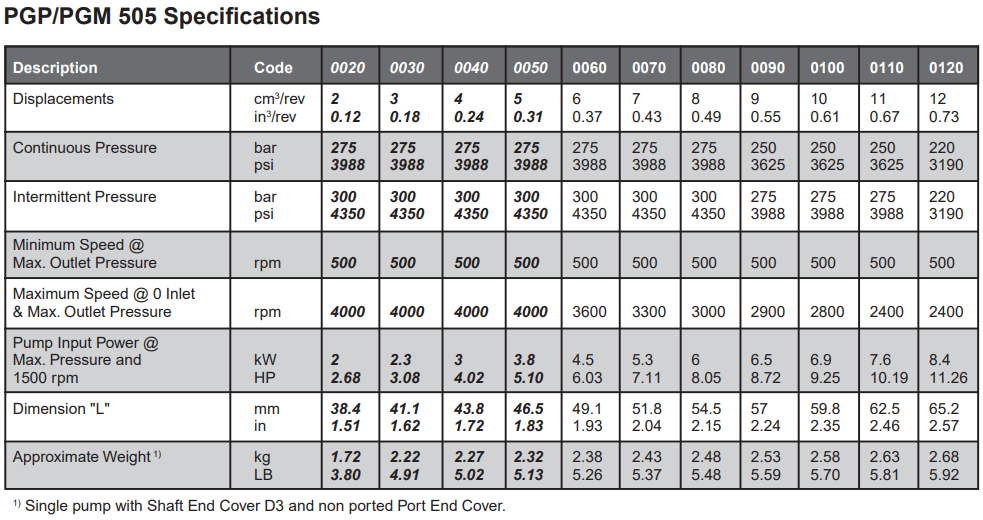

三、关键技术参数
1. 基本性能参数
参数 | 数值范围 | 备注 |
排量范围 | 2-17 cm³/rev (0.122-1.037 in³/rev) | PGP505 系列 |
连续工作压力 | 275 bar (3,988 psi) | 额定工作压力 |
峰值压力 | 300 bar (4,350 psi) | 短时最大压力 |
最大转速 | 4,000 rpm | 部分小排量型号限制为 3,000 rpm |
工作温度范围 | -15°C 至 +80°C | 特殊配置可扩展至 - 40°C 至 + 100°C |
推荐过滤精度 | ≤25μm | 建议使用 10μm 高精度过滤器以延长寿命 |
重量 | 约 2.8 kg | 取决于具体配置 |
2. 结构参数
参数 | 规格选项 |
壳体类型 | A 型壳体（标准） |
轴承类型 | 青铜轴承（标准），可选其他材料 |
密封类型 | 标准密封，可选特殊密封（如 J 型） |
安装接口 | SAE A/B/C/D 型，矩形贯穿螺栓标准 |
油口位置 | 标准 N 型，可选 D/E 型（左右侧） |
轴端类型 | H1（SAE 花键 D1）、H2（SAE 花键 E1）、平键、锥形轴 |
四、工作原理
PGP505/PGM505 基于容积式液压传动原理，核心是通过一对精密啮合的齿轮在泵体内旋转，周期性改变密封腔容积实现吸排油循环：
吸油过程：齿轮旋转时，吸入腔容积扩大，形成局部真空，液体被吸入；
压油过程：齿轮啮合使排出腔容积减小，液体被挤压排出，将机械能转化为液压能（泵模式）或反之（马达模式）。
压力平衡设计使轴承座承受的压力显著降低，减少磨损，提高效率和寿命。
五、应用领域
PGP505（泵）和 PGM505（马达）广泛应用于：
工业机械：压力机、CNC 机床、注塑机、液压工作站、自动化生产线；
移动液压：叉车、起重机、农业机械（收割机、拖拉机）、工程机械（小型装载机、挖掘机）；
特种车辆：高空作业平台、清扫车、物料搬运设备；
液压动力单元：作为核心动力源，驱动各类执行元件；
其他领域：船舶辅机系统、石油设备、矿山机械辅助系统。
六、型号说明（以 PGP505A0040CA1H1ND3D2B1B1 为例）
代码段 | 含义 |
PGP505 | 产品系列（PGP 为泵，PGM 为马达） |
A | 壳体类型（A 型标准） |
0040 | 排量代码（4.0 cm³/rev） |
C | 轴承类型（青铜轴承） |
A1 | 密封类型（标准密封） |
H1 | 轴端类型（SAE 花键 D1） |
N | 油口规格（标准） |
D3 | 油口位置（右侧进油） |
D2 | 油口位置（右侧出油） |
B1 | 后盖类型（标准） |
B1 | 前端盖类型（标准） |
七、安装与维护要点
- 安装要求：
确保安装面清洁平整，螺栓按规定扭矩均匀紧固；
轴对中精度≤0.1 mm，避免径向和轴向载荷过大，必要时使用外轴承支撑；
吸油管路通径不小于泵进口，长度尽可能短，避免弯曲过多；
建议安装吸油过滤器（精度≤25μm）和高压过滤器（精度≤10μm）。
- 维护建议：
定期检查油液清洁度、粘度和温度，按规定更换液压油；
监测泵的运行噪音、振动和泄漏情况，异常时及时停机检查；
定期检查密封件和轴承磨损情况，必要时更换；
严格遵循 Parker 推荐的维护周期和方法，延长使用寿命。
八、总结
Parker PGP505/PGM505 系列齿轮泵 / 马达以高压性能、高效率、低噪音和高可靠性著称，铝合金轻量化设计使其在移动和工业应用中具有显著优势。丰富的配置选项和多联泵能力，使其成为液压系统设计的理想选择，满足不同工况需求。
